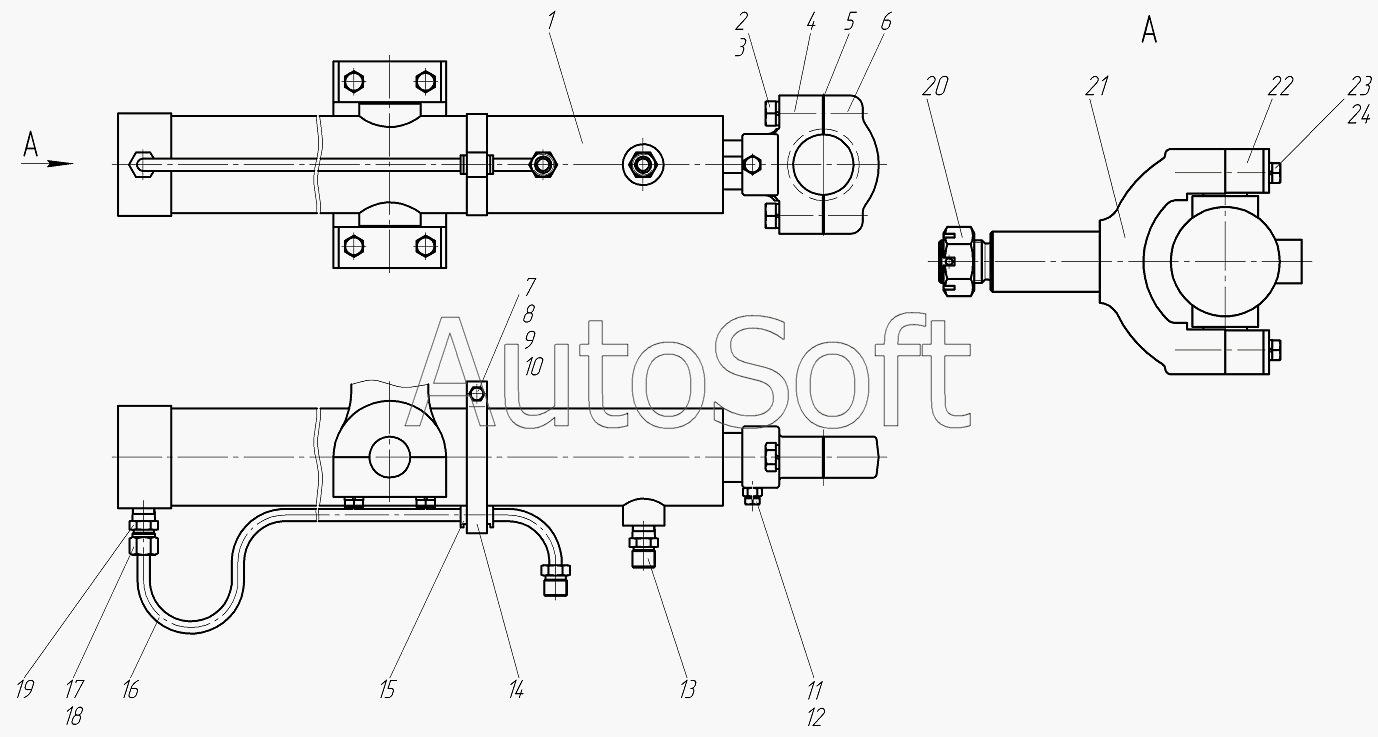

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Гидроцилиндр подъема отвала 258.05.07.00.000
14
9
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гидроцилиндр ГЦО5-80х50х800 | |
| 2 | Б***Х | Болт М16х65.109.40Х | |
| 3 | Ш***Г | Шайба 16 65Г | |
| 4 | 2***9 | Хомут | |
| 5 | 2***5 | Прокладка | |
| 6 | 2***8 | Хомут | |
| 7 | Б***0 | Болт М8х30 | |
| 8 | Г***8 | Гайка М8 | |
| 9 | Ш***Г | Шайба 8 65Г | |
| 10 | Ш***4 | Шайба С.8х1,4 | |
| 11 | Б***5 | Болт М10х25 | |
| 12 | Г***0 | Гайка М10 | |
| 13 | 2***0 | Клапан замедлительный | |
| 14 | О***9 | Хомут | |
| 15 | О***7 | Втулка | |
| 16 | 2***0 | Трубопровод | |
| 17 | T***S | Гайка накидная TN 81-12S | |
| 18 | T***S | Кольцо врезное TN 88-12LS | |
| 19 | 2***1 | Штуцер | |
| 20 | О***1 | Гайка | |
| 21 | 2***3 | Вилка | |
| 22 | 2***1 | Крышка | |
| 23 | Б***0 | Болт М12х60 | |
| 24 | Ш***Г | Шайба 12 65Г |
