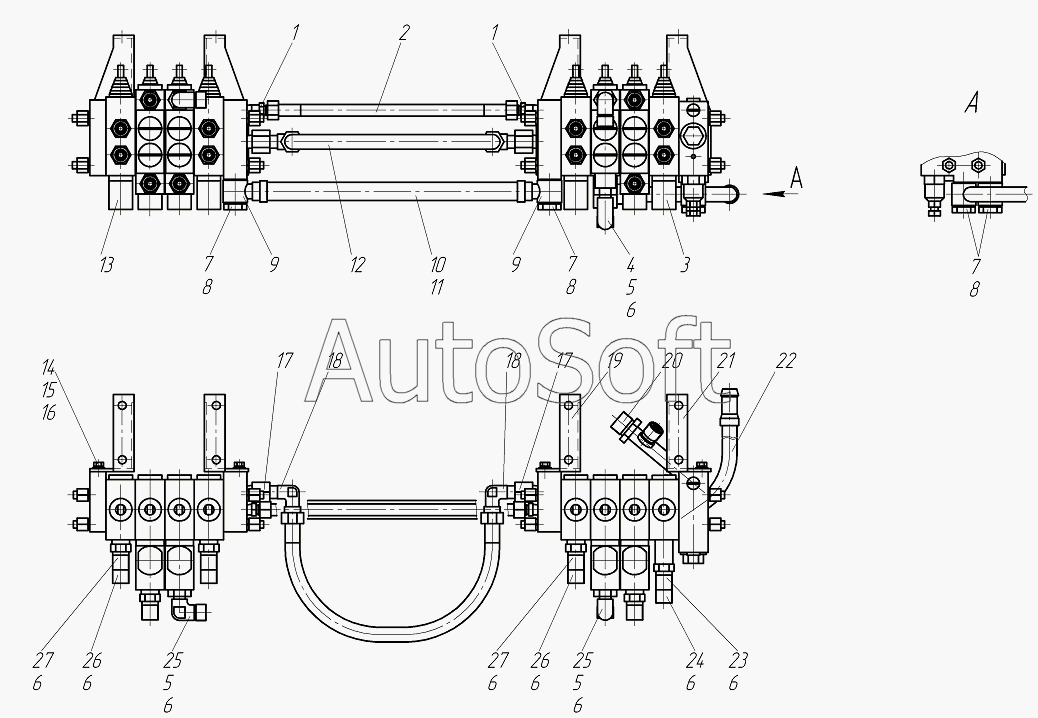

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Установка гидрораспределителя 273.05.02.00.000
1
1
2
3
4
5
5
5
6
6
6
6
6
6
6
6
6
7
7
7
8
8
8
9
9
10
11
13
14
16
17
18
18
18
19
20
21
22
23
24
25
25
26
26
27
27
15
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Переходник | |
| 2 | Р***5 | РВД 6.23.450.М14х1,5 | |
| 3 | Р***4 | Гидрораспределитель | |
| 4 | 2***1 | Угольник | |
| 5 | Г***2 | Гайка М18х1,5-22 | |
| 6 | К***2 | Кольцо 015-018-30-2-2 | |
| 7 | 2***9 | Болт полый | |
| 8 | П***3 | Прокладка 20 М3 | |
| 9 | 2***0 | Штуцер поворотный | |
| 10 | Р***6 | Рукав 16х25-1,6 | |
| 11 | 9***3 | Хомут | |
| 12 | Р***0 | РВД | |
| 13 | Р***7 | Гидрораспределитель | |
| 14 | Б***0 | Болт М8х10 | |
| 15 | Ш***Г | Шайба 8 65Г | |
| 16 | Ш***4 | Шайба С.8х1,4 | |
| 17 | 2***4 | Штуцер | |
| 18 | 0***6 | Штуцер угловой | |
| 19 | 2***0 | Кронштейн | |
| 20 | 2***0 | Трубопровод | |
| 21 | 2***0 | Кронштейн | |
| 22 | 2***0 | Трубопровод | |
| 23 | 2***1 | Штуцер | |
| 24 | 2***1 | Штуцер | |
| 25 | 2***2 | Угольник | |
| 26 | 2***1 | Штуцер | |
| 27 | 2***1 | Штуцер |
