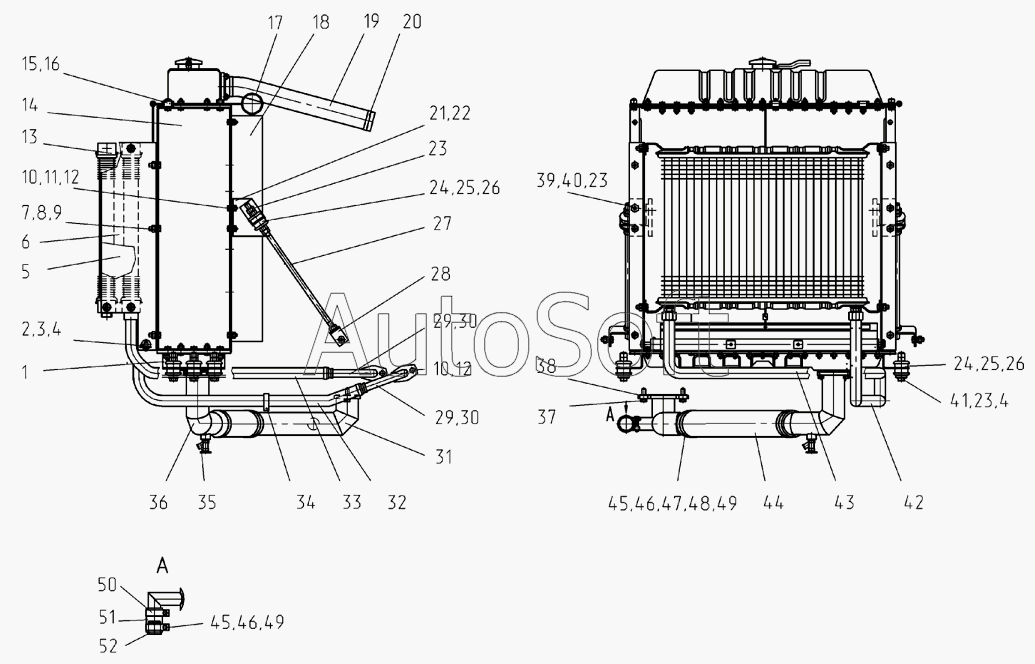

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Система охлаждения 237.02.01.00.000
40
28
29
29
30
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
45
46
46
47
48
50
51
52
49
49
14
2
3
4
4
5
6
7
8
9
10
10
11
12
12
13
1
15
16
17
18
19
20
21
22
23
23
23
24
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Кронштейн | |
| 2 | 2***0 | Шторка | |
| 3 | Ш***2 | Шайба С12х2 | |
| 4 | Ш***5 | Шплинт 3,2х25 | |
| 5 | 2***3 | Кронштейн | |
| 6 | 2***4 | Кронштейн | |
| 7 | Б***5 | Болт М10х25 | |
| 8 | Г***0 | Гайка М10 | |
| 9 | Ш***Г | Шайба10.65Г | |
| 10 | Б***0 | Болт | |
| 11 | Г***8 | Гайка М8 | |
| 12 | Ш***Г | Шайба 8.65Г | |
| 13 | 1***1 | Радиатор масляный | |
| 14 | 1***2 | Радиатор водяной | |
| 15 | О***1 | Хомут | |
| 16 | 2***2 | Втулка | |
| 17 | 2***0 | Кольцо | |
| 18 | 2***0 | Диффузор | |
| 19 | Р***5 | Рукав 40-51,5 | |
| 20 | Х***0 | Хомут червячный 40-60 | |
| 21 | 2***0 | Кронштейн | |
| 22 | 2***0 | Кронштейн | |
| 23 | Г***2 | Гайка М12 | |
| 24 | 2***1 | Прокладка | |
| 25 | 2***2 | Втулка | |
| 26 | 2***3 | Чашка | |
| 27 | 2***2 | Ось | |
| 28 | 2***1 | Уголок | |
| 29 | 2***0 | Маслопровод | |
| 30 | 2***6 | Прокладка | |
| 31 | 2***0 | Патрубок | |
| 32 | Р***9 | Рукав 20-29 | |
| 33 | Р***9 | Рукав 20-29 | |
| 34 | 9***2 | Хомут | |
| 35 | 4***4 | Кран сливной 130-1015370 | |
| 36 | 2***0 | Патрубок | |
| 37 | Б***0 | Болт М10х30 | |
| 38 | 2***5 | Прокладка | |
| 39 | Б***0 | Болт М12х30 | |
| 40 | Ш***Г | Шайба12.65Г | |
| 41 | Б***5 | Болт М12х85 | |
| 42 | 2***0 | Маслопровод | |
| 43 | 2***0 | Маслопровод | |
| 44 | Р***5 | Рукав 58-70,5 | |
| 45 | 2***8 | Болт | |
| 46 | О***6 | Шайба | |
| 47 | О***2 | Гайка | |
| 48 | 2***1 | Хомут | |
| 49 | Ш***4 | Шайба С6х1,4 | |
| 50 | 2***6 | Хомут | |
| 51 | 2***1 | Рукав 32х43 L=65 | |
| 52 | 2***0 | Заглушка |
