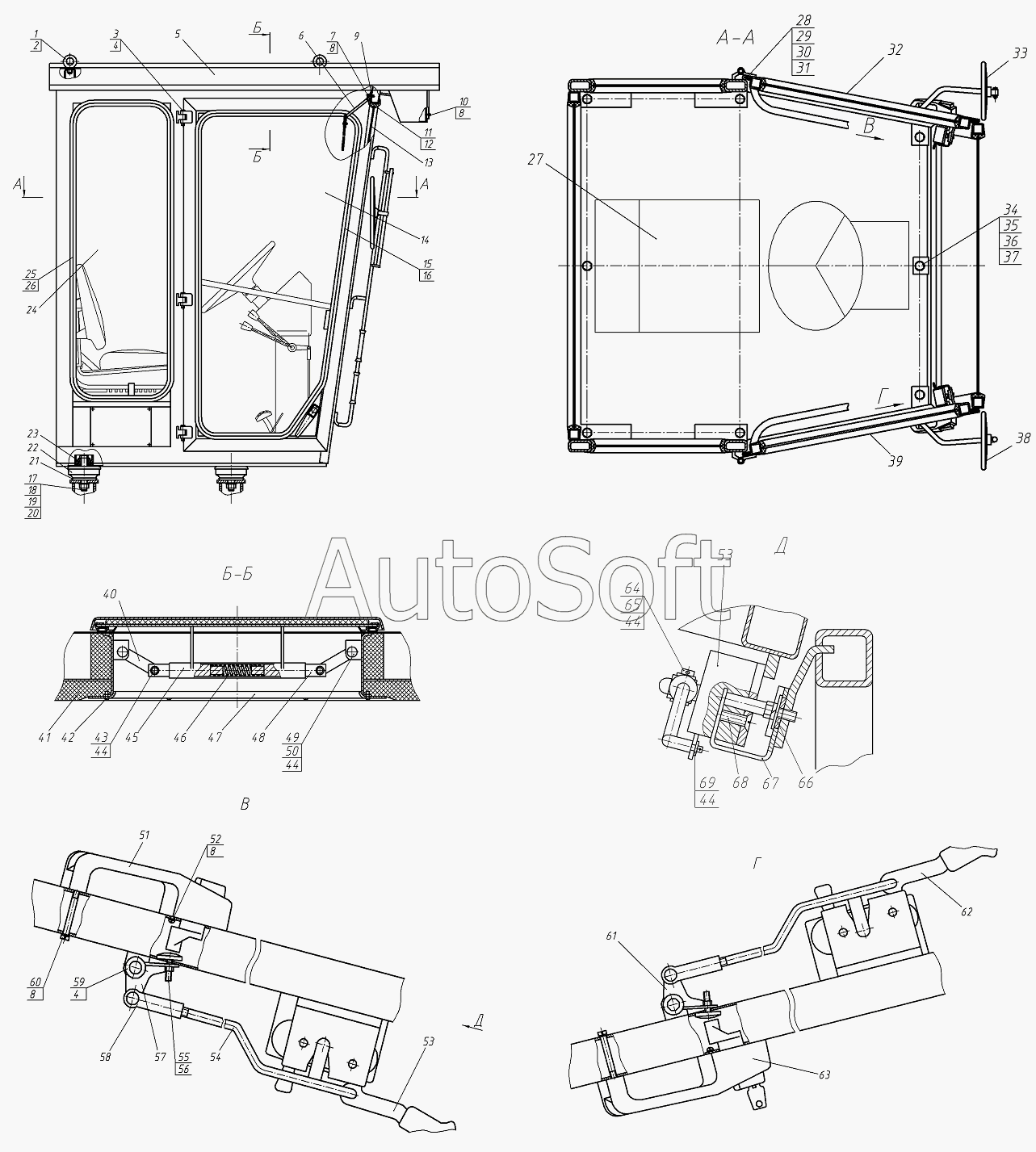

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Кабина 250.04.00.00.000-04
45
53
53
52
51
50
49
48
47
46
54
44
44
44
44
43
42
41
40
39
38
37
63
10
56
69
68
67
66
65
64
36
62
61
60
59
58
57
55
9
18
17
16
15
14
13
12
11
19
8
8
8
8
7
6
5
4
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***3 | Рым-болт М16 | |
| 2 | 2***5 | Прокладка | |
| 3 | 2***1 | Палец | |
| 4 | Ш***5 | Шплинт 3,2х25 | |
| 5 | 2***4 | Каркас | |
| 6 | 2***0 | Козырек солнцезащитный | |
| 7 | Б***0 | Болт М6х20 | |
| 8 | Ш***Г | Шайба 6 65Г | |
| 9 | 2***3 | Захват | |
| 10 | Г***0 | Винт | |
| 11 | 2***7 | Уплотнитель | |
| 12 | 2***9 | Замок | |
| 13 | 2***1 | Стекло | |
| 14 | 2***1 | Стекло | |
| 15 | 2***1 | Уплотнитель | |
| 16 | 2***1 | Замок | |
| 17 | Б***0 | Болт М24х150 | |
| 18 | Г***4 | Гайка М24 | |
| 19 | Ш***Г | Шайба 24 65Г | |
| 20 | Ш***4 | Шайба С.24 | |
| 21 | 2***3 | Шайба | |
| 22 | 2***1 | Амортизатор | |
| 23 | 2***5 | Буфер | |
| 24 | 2***3 | Стекло | |
| 25 | 2***2 | Уплотнитель | |
| 26 | 2***2 | Замок | |
| 27 | 2***0 | Место рабочее | |
| 28 | 2***3 | Уплотнитель | |
| 29 | 2***1 | Уплотнитель | |
| 30 | 2***2 | Уплотнитель | |
| 31 | 2***3 | Уплотнитель | |
| 32 | 2***1 | Каркас двери | |
| 33 | 2***1 | Установка зеркала заднего вида | |
| 34 | Б***0 | Болт М16х90 | |
| 35 | Г***6 | Гайка М16 | |
| 36 | Ш***Г | Шайба 16 65Г | |
| 37 | Ш***2 | Шайба С.16х2 | |
| 38 | 2***0 | Установка зеркала заднего вида | |
| 39 | 2***0 | Каркас двери | |
| 40 | 2***0 | Серьга | |
| 41 | 2***0 | Установка термошумоизоляции | |
| 42 | В***6 | Винт 4х16 | |
| 43 | 2***6 | Палец | |
| 44 | Ш***0 | Шплинт 2х20 | |
| 45 | 2***0 | Лючок | |
| 46 | 2***7 | Пружина | |
| 47 | 2***8 | Окантовка люка | |
| 48 | 2***4 | Палец | |
| 49 | 2***5 | Палец | |
| 50 | Ш***0 | Шайба С.10 | |
| 51 | 8***0 | Ручка | |
| 52 | В***6 | Винт ВМ6х16 | |
| 53 | 2***0 | Замок | |
| 54 | 2***2 | Тяга | |
| 55 | 8***5 | Винт | |
| 56 | Г***6 | Гайка | |
| 57 | 2***0 | Кронштейн | |
| 58 | 2***0 | Вилка | |
| 59 | Ш***2 | Шайба С.12х2 | |
| 60 | Б***0 | Болт М6х50 | |
| 61 | 2***1 | Кронштейн | |
| 62 | 2***1 | Замок | |
| 63 | 8***1 | Ручка | |
| 64 | 2***1 | Палец | |
| 65 | Ш***4 | Шайба С.8х1,4 | |
| 66 | 2***2 | Шайба | |
| 67 | 8***Б | Зацеп | |
| 68 | В***5 | Винт ВМ8х25 | |
| 69 | Ш***4 | Шайба С.6х1,4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
