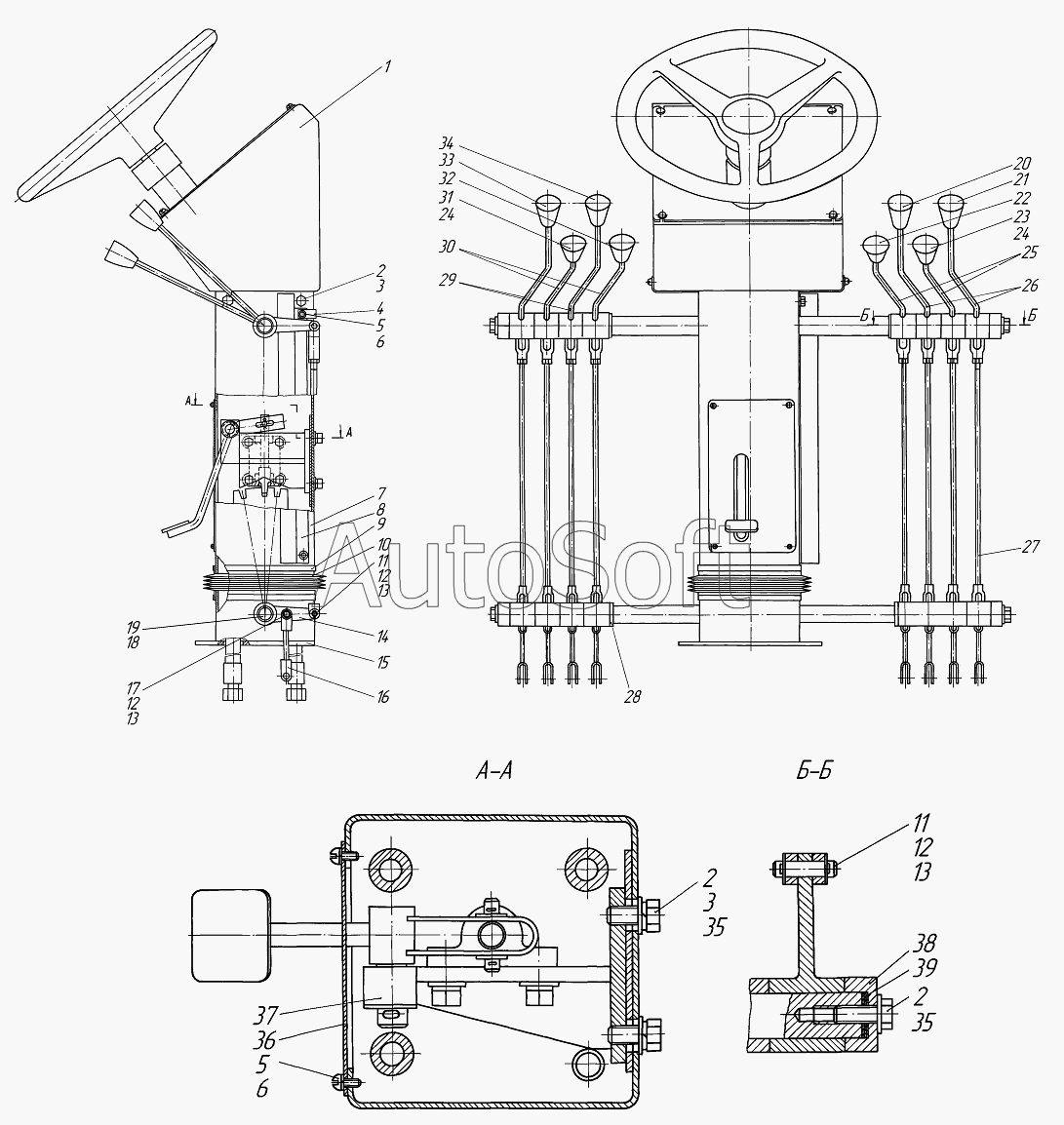

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Пост управления 258.18.02.01.000
30
21
22
23
24
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
11
2
2
2
3
3
4
5
5
6
6
7
8
9
10
1
12
12
12
13
13
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Управление рулевое | |
| 2 | Б***5 | Болт М10х25 | |
| 3 | Ш***Г | Шайба 10 65Г | |
| 4 | 6***6 | Хомут | |
| 5 | В***0 | Винт ВМ5х10 | |
| 6 | Ш***Г | Шайба 5 65Г | |
| 7 | 2***0 | Стойка | |
| 8 | 2***4 | Щиток | |
| 9 | 2***0 | Хомут | |
| 10 | 2***0 | Чехол | |
| 11 | 2***9 | Палец | |
| 12 | Ш***4 | Шайба С.8х1,4 | |
| 13 | Ш***6 | Шплинт 2,5х16 | |
| 14 | 2***0 | Рычаг | |
| 15 | 2***0 | Опора | |
| 16 | 2***0 | Тяга | |
| 17 | 2***5 | Палец | |
| 18 | 2***3 | Ось | |
| 19 | Ш***5 | Шплинт 5х45 | |
| 20 | 2***1 | Табличка | |
| 21 | 2***8 | Табличка | |
| 22 | 2***6 | Табличка | |
| 23 | 2***2 | Табличка | |
| 24 | 2***6 | Ручка | |
| 25 | 2***1 | Рычаг | |
| 26 | 2***0 | Рычаг | |
| 27 | 2***0 | Тяга | |
| 28 | К***5 | Кольцо С25 | |
| 29 | 2***0 | Рычаг | |
| 30 | 2***1 | Рычаг | |
| 31 | 2***4 | Табличка | |
| 32 | 2***5 | Табличка | |
| 33 | 2***3 | Табличка | |
| 34 | 2***9 | Табличка | |
| 35 | Ш***0 | Шайба С.10 | |
| 36 | 2***1 | Крышка | |
| 37 | 2***0 | Фиксатор | |
| 38 | 2***3 | Втулка | |
| 39 | 2***4 | Прокладка |
