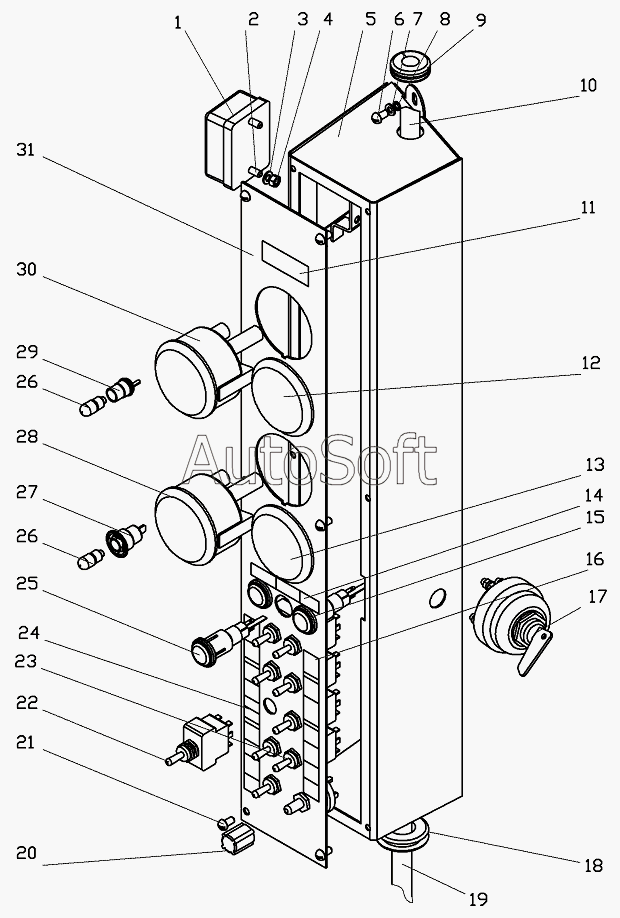

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). 258.09.02.00.000 Пульт
20
2
3
6
7
23
31
30
29
28
27
26
26
25
24
22
21
1
19
18
17
16
15
14
13
12
11
10
9
8
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***К | Блок предохранителей ПР11-К | |
| 2 | В***6 | Винт | |
| 3 | Ш***5 | Шайба | |
| 4 | Г***5 | Гайка M5 | |
| 5 | 2***0 | Корпус | |
| 6 | В***0 | Винт | |
| 7 | Ш***4 | Шайба | |
| 8 | Ш***Г | Шайба 6 65Г | |
| 9 | 2***5 | Втулка | |
| 10 | 2***0 | Жгут 1 | |
| 11 | 2***5 | Табличка | |
| 12 | 3***7 | Приемник указателя температуры 36.3807 | |
| 13 | 3***6 | Приемник указателя уровня топлива 34.3806 | |
| 14 | 2***1 | Табличка | |
| 15 | 1***0 | Фонарь контрольной лампы 123.3803010 | |
| 16 | 2***4 | Табличка | |
| 17 | В***Б | Замок-включатель ВК856Б | |
| 18 | 0***9 | Втулка | |
| 19 | 2***0 | Жгут 2 | |
| 20 | 2***1 | Ручка | |
| 21 | В***0 | Винт В.М5х10 | |
| 22 | П***В | Тумблер П2Т-1В | |
| 23 | ***В | Тумблер П2Т-5В | |
| 24 | 2***2 | Табличка | |
| 25 | 1***0 | Фонарь контрольной лампы 124.3803010 | |
| 26 | А***2 | Лампа А24-2 | |
| 27 | П***8 | Патрон лампы ПП158 | |
| 28 | А***0 | Указатель тока АП-110 | |
| 29 | Л***9 | Патрон со штекером ЛВ211-3714329 | |
| 30 | 3***0 | Приемник указателя давления 33.3810010 | |
| 31 | 2***3 | Панель |
