Каталог запасных частей к технике: Брянский Арсенал ГС-14.03 (2009). Оборудование рабочее 723.07.00.00.000
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
28
28
43
43
44
45
45
46
47
48
49
50
51
52
53
54
15
2
3
3
3
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27

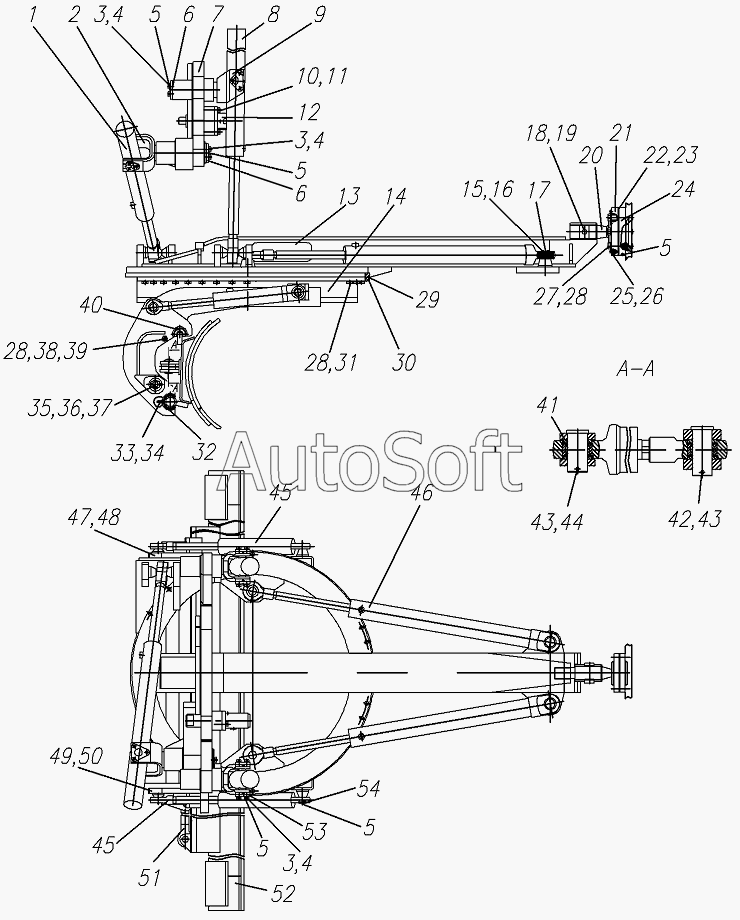

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гидроцилиндр | |
| 2 | 2***2 | Вилка | |
| 3 | Б***6 | Болт | |
| 4 | 9***2 | Шайба 16.65 Г | |
| 5 | 4***1 | Масленка 1.3 | |
| 6 | 2***2 | Крышка | |
| 7 | 2***0 | Кронштейн | |
| 8 | 2***1 | Гидроцилиндр | |
| 9 | 2***0 | Вилка | |
| 10 | Б***6 | Болт | |
| 11 | 9***3 | Шайба 20.65Г | |
| 12 | 2***0 | Цилиндр фиксации | |
| 13 | 7***0 | Рама тяговая | |
| 14 | 2***0 | Круг поворотный | |
| 15 | Б***6 | Болт | |
| 16 | 9***9 | Шайба | |
| 17 | 2***8 | Шайба | |
| 18 | 2***2 | Палец | |
| 19 | 9***7 | Шплинт 8х45.06 | |
| 20 | 2***1 | Шкворень | |
| 21 | 2***3 | Опора | |
| 22 | 2***5 | Прокладка | |
| 23 | 2***1 | Прокладка | |
| 24 | 2***4 | Опора | |
| 25 | Б***6 | Болт | |
| 26 | 9***0 | Шайба 10.65Г | |
| 27 | Б***6 | Болт | |
| 28 | 9***6 | Шайба 24.65Г | |
| 29 | 2***2 | Прокладка | |
| 30 | 2***1 | Сектор | |
| 31 | 2***7 | Болт | |
| 32 | 2***1 | Вкладыш | |
| 33 | 9***6 | Винт В.М10-6gх35.22Н.06 | |
| 34 | Г***6 | Гайка | |
| 35 | 2***7 | Гайка | |
| 36 | 2***8 | Шайба | |
| 37 | 9***7 | Шплинт | |
| 38 | 2***4 | Стяжка | |
| 39 | 9***9 | Гайка М24х2-7Н.8.45.06 | |
| 40 | 2***1 | Вкладыш | |
| 41 | 7***2 | Кольцо | |
| 42 | 7***1 | Палец | |
| 43 | 9***6 | Шплинт | |
| 44 | 7***1 | Палец | |
| 45 | Г***1 | Гидроцилиндр ГЦ02-80х50х280.УХЛ1 | |
| 46 | Г***1 | Гидроцилиндр | |
| 47 | 7***0 | Кронштейн | |
| 48 | 7***0 | Кронштейн | |
| 49 | 2***0 | Кронштейн | |
| 50 | 2***0 | Кронштейн | |
| 51 | Г***1 | Гидроцилиндр | |
| 52 | 7***0 | Отвал | |
| 53 | 2***0 | Втулка | |
| 54 | К***0 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
