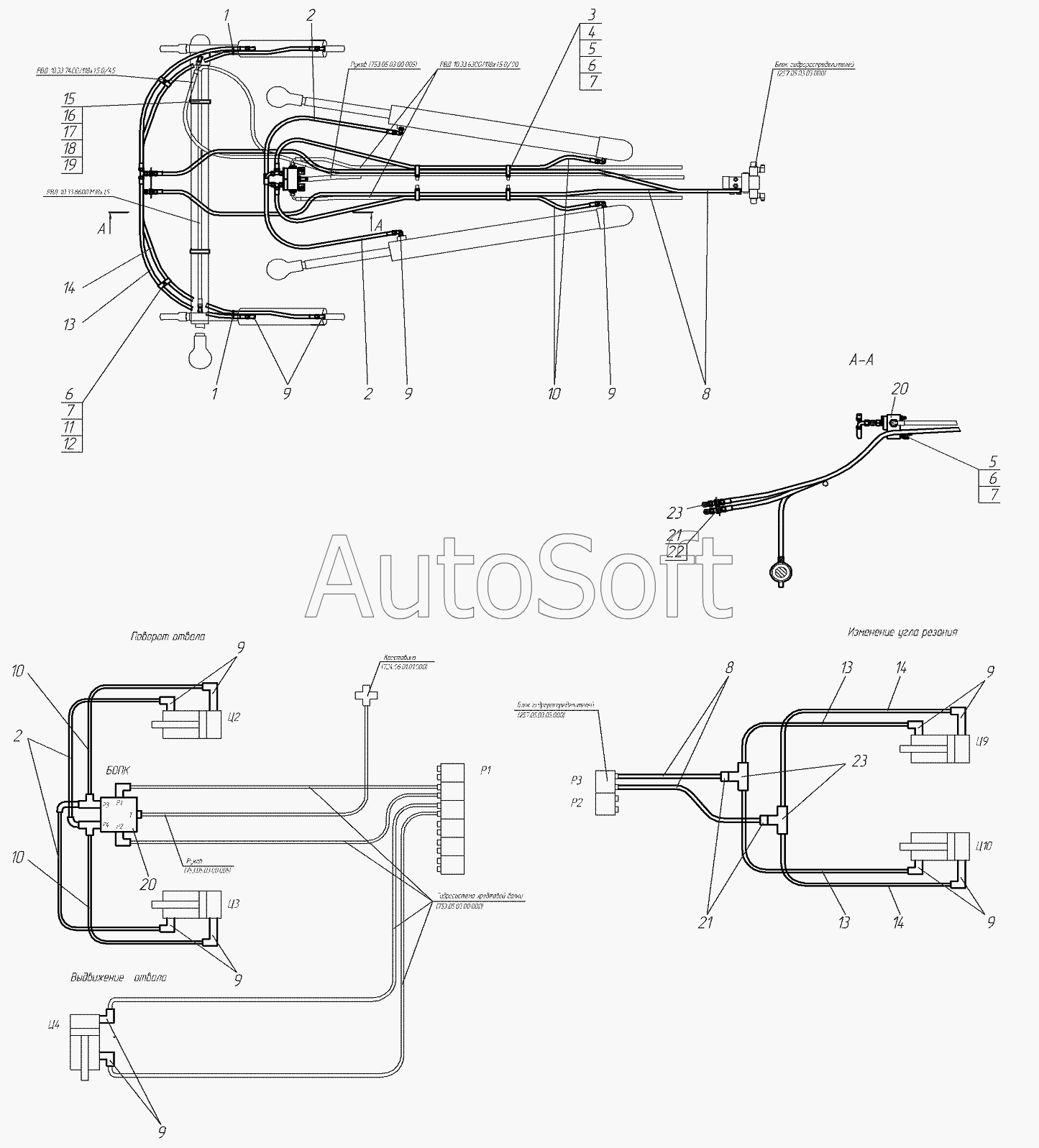

Каталог запасных частей к технике: Брянский Арсенал ГС-14.03 (2009). Гидросистема рабочего оборудования 724.05.04.00.000
12
23
23
22
21
21
20
20
19
18
17
16
15
14
14
14
13
13
13
1
1
11
10
10
10
9
9
9
9
9
9
9
9
8
8
7
7
7
6
6
6
5
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х***т | Хомут пластиковый | |
| 2 | Р***0 | РВД | |
| 3 | 2***4 | Хомут | |
| 4 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 5 | Б***6 | Болт М8х16 | |
| 6 | Ш***Г | Шайба 8.65Г | |
| 7 | Ш***4 | Шайба С.8х1,4 | |
| 8 | Р***5 | РВД | |
| 9 | 7***2 | Угольник | |
| 10 | Р***5 | РВД | |
| 11 | 6***2 | Скоба | |
| 12 | Б***0 | Болт М8х30 | |
| 13 | Р***5 | РВД | |
| 14 | Р***5 | РВД | |
| 15 | О***9 | Хомут | |
| 16 | Б***0 | Болт М10х30 | |
| 17 | Г***5 | Гайка | |
| 18 | Ш***Г | Шайба10.65Г | |
| 19 | Ш***2 | Шайба | |
| 20 | 2***0 | Блок клапанов | |
| 21 | T***L | Адаптер TN102-12L | |
| 22 | С***2 | Шайба | |
| 23 | T***L | Адаптер TN120-12L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
