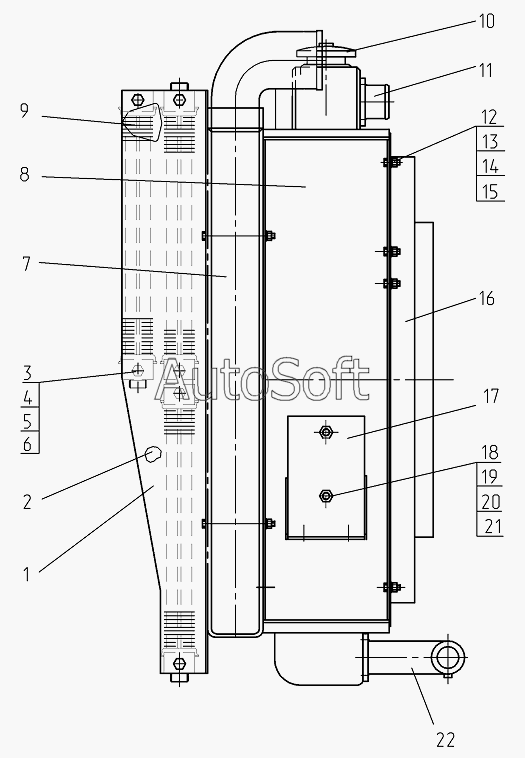

Каталог запасных частей к технике: Брянский Арсенал ГС-14.03 (2009). Блок радиаторов 724.02.02.01.000
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Кронштейн | |
| 2 | 2***2 | Кронштейн | |
| 3 | Б***5 | Болт М10х25 | |
| 4 | Г***0 | Гайка М10 | |
| 5 | Ш***Г | Шайба10.65Г | |
| 6 | Ш***2 | Шайба | |
| 7 | 7***0 | Охладитель наддувочного воздуха | |
| 8 | 2***Б | Радиатор водяной | |
| 9 | 1***1 | Радиатор масляный | |
| 10 | 2***3 | Пробка | |
| 11 | 2***0 | Патрубок | |
| 12 | Б***0 | Болт | |
| 13 | Г***8 | Гайка М8 | |
| 14 | Ш***Г | Шайба 8.65Г | |
| 15 | Ш***4 | Шайба С.8х1,4 | |
| 16 | 7***0 | Диффузор | |
| 17 | 7***0 | Кронштейн | |
| 18 | Б***0 | Болт М12х30 | |
| 19 | Г***2 | Гайка М12 | |
| 20 | Ш***Г | Шайба12.65Г | |
| 21 | Ш***2 | Шайба | |
| 22 | 7***0 | Патрубок |
