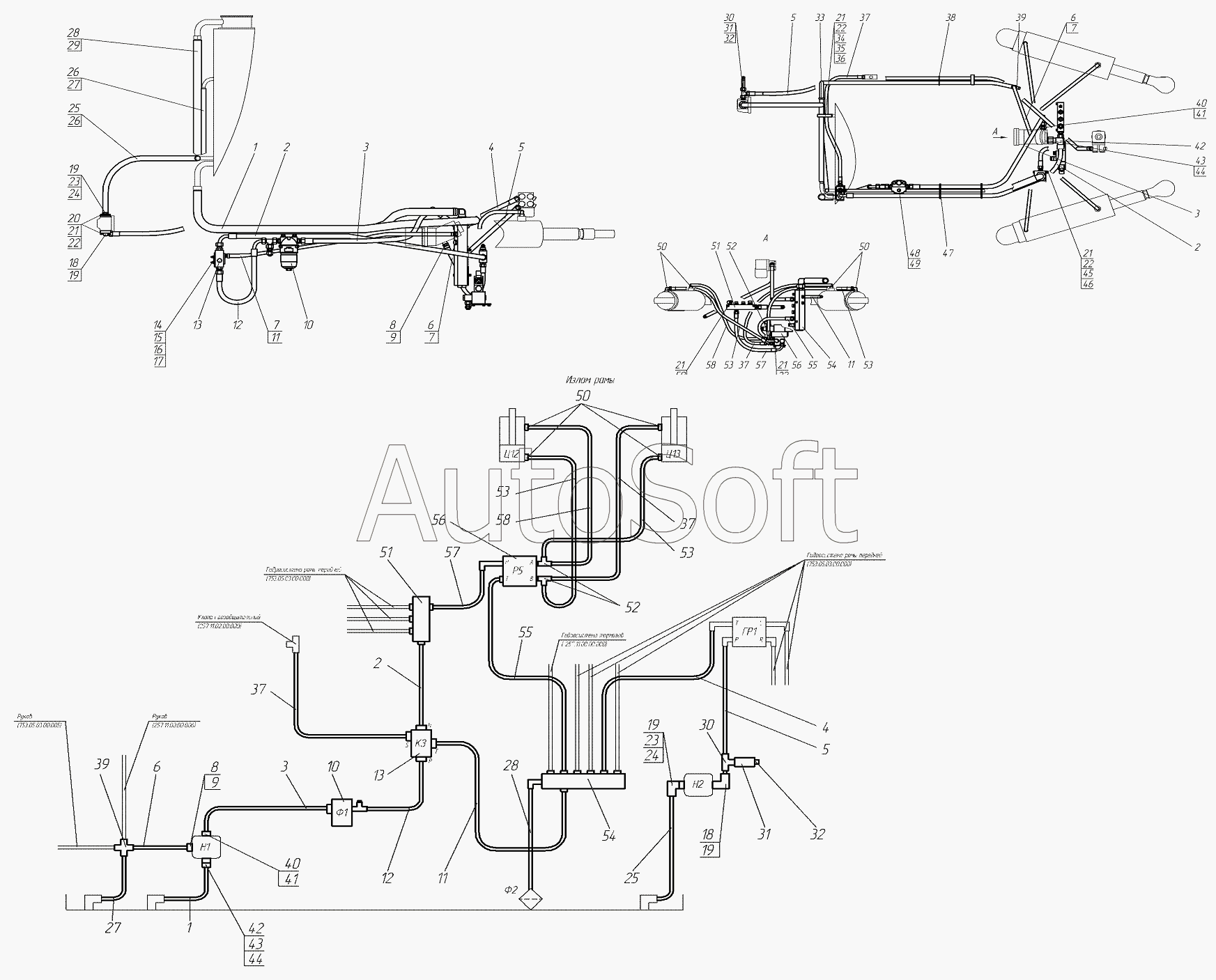

Каталог запасных частей к технике: Брянский Арсенал ГС-18.07 (2009). Гидросистема рамы подмоторной 753.05.01.00.000
1
1
2
2
2
3
3
3
4
4
5
5
5
6
6
6
7
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
14
15
16
17
18
18
19
19
19
19
20
21
21
21
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
34
35
36
36
37
37
37
37
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
47
48
49
50
50
50
51
51
52
52
53
53
53
53
54
54
55
55
56
56
57
57
58
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | Рукав | |
| 2 | Р***0 | РВД | |
| 3 | Р***0 | РВД | |
| 4 | Р***5 | РВД | |
| 5 | Р***5 | РВД | |
| 6 | 7***2 | Рукав | |
| 7 | Х***7 | Хомут червячный | |
| 8 | 2***1 | Штуцер | |
| 9 | П***3 | Прокладка | |
| 10 | 2***0 | Фильтр напорный | |
| 11 | 7***3 | Рукав | |
| 12 | Р***0 | РВД | |
| 13 | 2***0 | Установка клапана зарядки | |
| 14 | 2***2 | Винт | |
| 15 | Г***5 | Гайка | |
| 16 | Ш***Г | Шайба 6 65Г | |
| 17 | Ш***4 | Шайба С.6х1,4 | |
| 18 | 2***6 | Патрубок | |
| 19 | К***2 | Кольцо 020-025-30-2-2 | |
| 20 | Б***0 | Болт М8х30 | |
| 21 | Ш***Г | Шайба 8.65Г | |
| 22 | Ш***4 | Шайба С.8х1,4 | |
| 23 | 2***2 | Фланец | |
| 24 | 7***1 | Ниппель | |
| 25 | 7***6 | Рукав | |
| 26 | Х***2 | Хомут червячный | |
| 27 | 7***5 | Рукав | |
| 28 | 7***8 | Рукав | |
| 29 | Х***0 | Хомут червячный | |
| 30 | T***L | Адаптер | |
| 31 | 2***0 | Штуцер переходной | |
| 32 | S***С | Измерительная муфта SMK-20G1/4"-РС | |
| 33 | Х***т | Хомут пластиковый | |
| 34 | 2***4 | Хомут | |
| 35 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 36 | Б***6 | Болт М8х16 | |
| 37 | Р***5 | РВД | |
| 38 | Х***т | Хомут пластиковый | |
| 39 | 7***0 | Крестовина | |
| 40 | 7***1 | Штуцер | |
| 41 | К***2 | Кольцо | |
| 42 | 7***3 | Угольник | |
| 43 | 7***2 | Штуцер | |
| 44 | К***2 | Кольцо | |
| 45 | Б***0 | Болт | |
| 46 | Г***5 | Гайка | |
| 47 | Х***т | Хомут пластиковый | |
| 48 | Б***6 | Болт М10х16 | |
| 49 | Ш***Г | Шайба10.65Г | |
| 50 | 7***2 | Угольник | |
| 51 | 2***0 | Коллектор напорный | |
| 52 | T***L | Адаптер | |
| 53 | Р***0 | РВД | |
| 54 | 2***0 | Коллектор сливной | |
| 55 | Р***5 | РВД | |
| 56 | 2***0 | Гидрораспределитель | |
| 57 | Р***0 | РВД | |
| 58 | Р***5 | РВД | |
| 59 | Б***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
