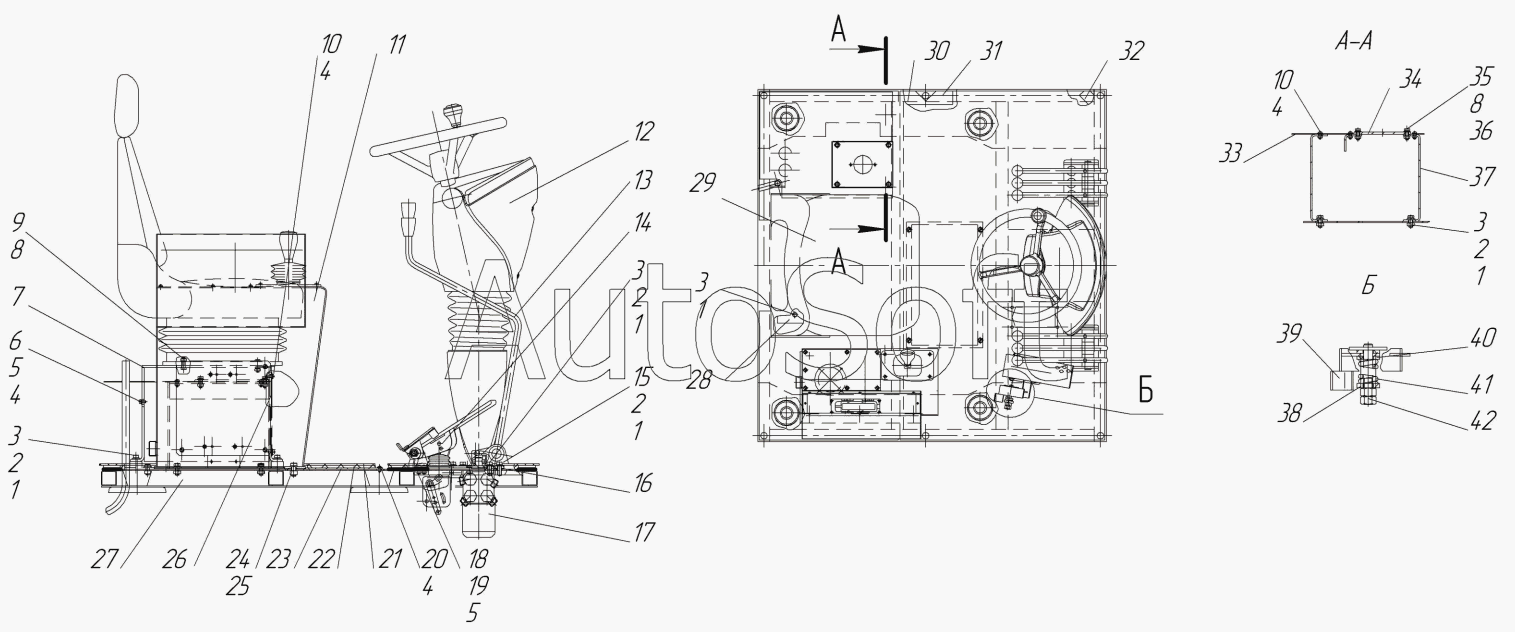

Каталог запасных частей к технике: Брянский Арсенал ГС-18.07 (2009). 257.04.00.00.000-01 Место рабочее
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
7
8
8
9
10
10
11
1
1
1
1
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***0 | Шайба С.10 | |
| 2 | Ш***Г | Шайба10.65Г | |
| 3 | Б***5 | Болт М10х25 | |
| 4 | Ш***6 | Шайба | |
| 5 | Ш***Г | Шайба | |
| 6 | Б***2 | Болт М6х12 | |
| 7 | 2***0 | Опора | |
| 8 | Ш***Г | Шайба 8.65Г | |
| 9 | Б***0 | Болт М8х30 | |
| 10 | В***6 | Винт В.М 6х16 | |
| 11 | 2***1 | Пульт | |
| 12 | Н***1 | Рулевая колонка модели | |
| 13 | 2***0 | Установка рычагов | |
| 14 | 2***0 | Доработка педали газа | |
| 15 | Б***0 | Болт М10х30 | |
| 16 | 7***4 | Прокладка | |
| 17 | 2***0 | Насос-дозатор | |
| 18 | Б***0 | Болт М6х20 | |
| 19 | Г***6 | Гайка | |
| 20 | В***0 | Винт ВМ 6х10 | |
| 21 | 2***6 | Коврик | |
| 22 | 2***5 | Коврик | |
| 23 | 2***1 | Крышка | |
| 24 | Б***0 | Болт М12х30 | |
| 25 | Ш***Г | Шайба12.65Г | |
| 26 | 2***3 | Пластина | |
| 27 | 2***0 | Каркас площадки | |
| 28 | 7***0 | Лист | |
| 29 | F***X | Сиденье оператора | |
| 30 | 7***1 | Прокладка | |
| 31 | 7***3 | Прокладка | |
| 32 | 7***4 | Прокладка | |
| 33 | 2***2 | Лист | |
| 34 | 2***3 | Крышка | |
| 35 | Б***5 | Болт | |
| 36 | Ш***4 | Шайба С.8х1,4 | |
| 37 | 2***0 | Опора | |
| 38 | 2***1 | Втулка | |
| 39 | 2***0 | Фиксатор | |
| 40 | 2***1 | Кольцо фрикционное | |
| 41 | 2***2 | Пружина | |
| 42 | Г***2 | Гайка М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
