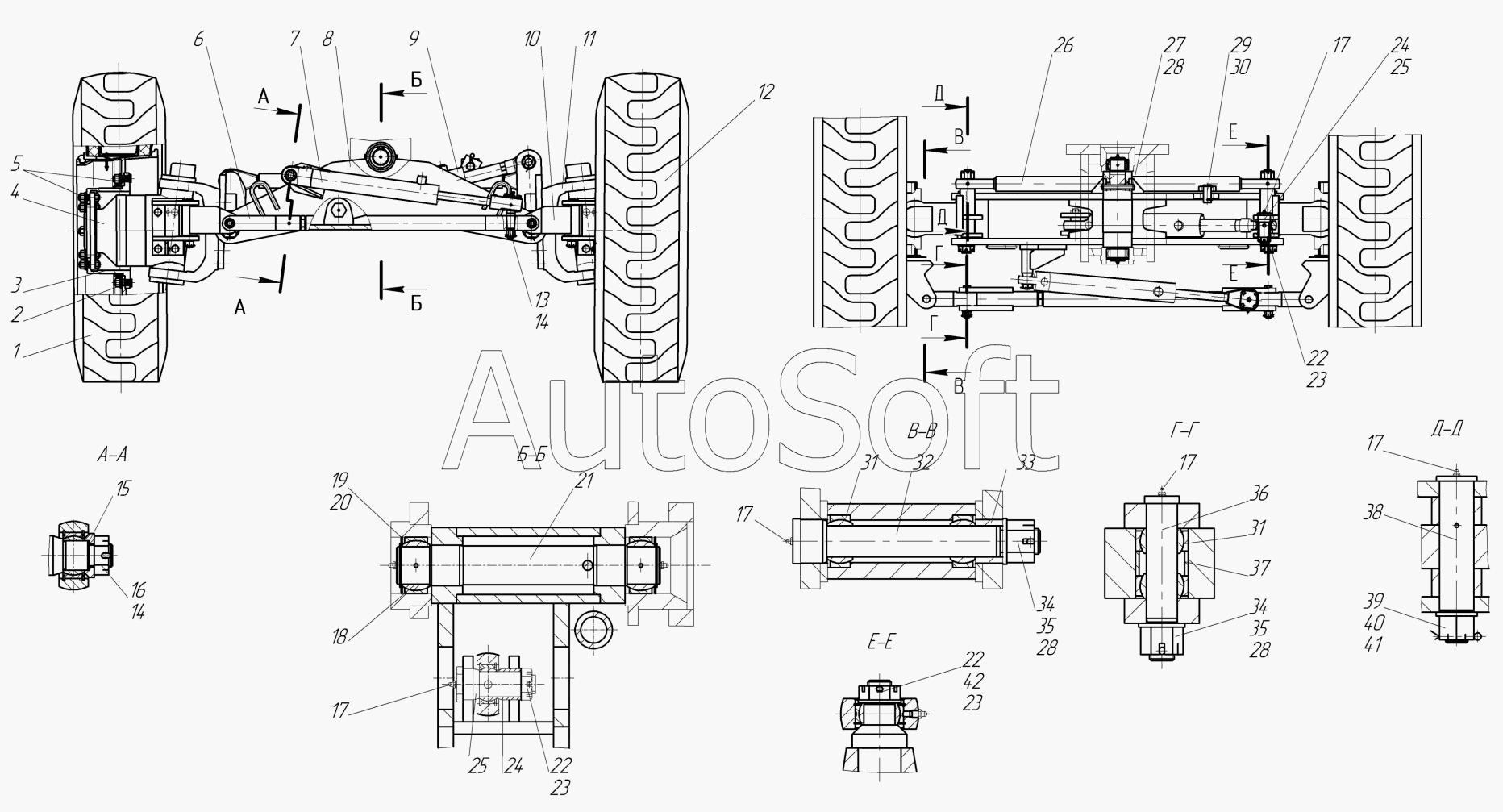

Каталог запасных частей к технике: Брянский Арсенал ГС-25.09 (2009). 257.66.00.00.000 (исп.00 и исп.02) Мост передний
34
34
24
24
25
25
26
27
28
28
28
29
30
31
31
32
33
23
23
23
35
35
36
37
38
39
40
41
42
4
11
12
2
3
4
5
6
7
8
9
10
11
1
13
14
14
15
16
17
17
17
17
17
18
19
20
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Колесо | |
| 2 | 2***2 | Болт колесный | |
| 3 | 2***0 | Ступица | |
| 4 | 2***0 | Гидромотор | |
| 4 | 2***1 | Гидромотор | |
| 5 | Г***5 | Гайка колесная | |
| 6 | 2***0 | Тяга | |
| 7 | 2***0 | Гидроцилиндр | |
| 8 | 2***0 | Балка | |
| 9 | Г***0 | Гидроцилиндр ГЦ02-80х50х280 | |
| 10 | 2***0 | Крестовина | |
| 11 | 2***0 | Гидромотор | |
| 11 | 2***1 | Гидромотор | |
| 12 | 2***0 | Колесо | |
| 13 | Г***3 | Гайка | |
| 14 | Ш***5 | Шплинт 5х45 | |
| 15 | 2***4 | Крышка | |
| 16 | Г***3 | Гайка | |
| 17 | М***6 | Масленка 1.3.Ц6 | |
| 18 | Ш***0 | Подшипник | |
| 19 | 2***3 | Крышка | |
| 20 | К***0 | Кольцо | |
| 21 | 2***1 | Ось | |
| 22 | Г***2 | Гайка М30х2 | |
| 23 | Ш***3 | Шплинт 6,3х63 | |
| 24 | 2***7 | Втулка | |
| 25 | 2***6 | Ось | |
| 26 | 2***0 | Штанга | |
| 27 | 2***2 | Палец | |
| 28 | Ш***0 | Шплинт 4х40 | |
| 29 | 2***5 | Защелка | |
| 30 | 2***3 | Палец | |
| 31 | Ш***5 | Подшипник | |
| 32 | 2***4 | Ось | |
| 33 | 2***5 | Втулка | |
| 34 | Г***5 | Гайка 2М20х1,5 | |
| 35 | Ш***0 | Шайба С.20 | |
| 36 | 2***1 | Ось | |
| 37 | 2***2 | Втулка | |
| 38 | 2***4 | Ось | |
| 39 | Г***3 | Гайка М36х3 | |
| 40 | Ш***6 | Шайба С.36 | |
| 41 | Ш***1 | Шплинт 6,3х71 | |
| 42 | Ш***0 | Шайба С.30 |
