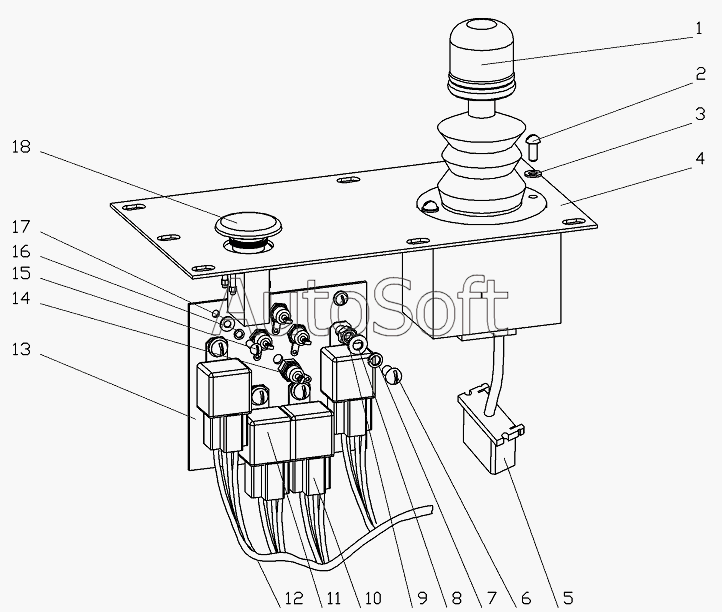

Каталог запасных частей к технике: Брянский Арсенал ГС-25.09 (2009). Установка платы 257.19.01.00.000
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***Х | Электрический джойстик JC150Y | |
| 2 | В***0 | Винт В.М5х10 | |
| 3 | Ш***5 | Шайба | |
| 4 | 2***0 | Панель | |
| 5 | 2***0 | Жгут 105 | |
| 6 | В***0 | Винт ВМ 6х10 | |
| 7 | Ш***Г | Шайба | |
| 8 | Ш***4 | Шайба | |
| 9 | Г***6 | Гайка | |
| 10 | 4***1 | Колодка 469.57.10-01 | |
| 11 | 9***7 | Реле 901.3747 | |
| 12 | 2***0 | Жгут | |
| 13 | 2***1 | Плата | |
| 14 | Д***0 | Диод | |
| 15 | В***2 | Винт | |
| 16 | Ш***Г | Шайба | |
| 17 | Ш***4 | Шайба С4 | |
| 18 | К***1 | Выключатель |
