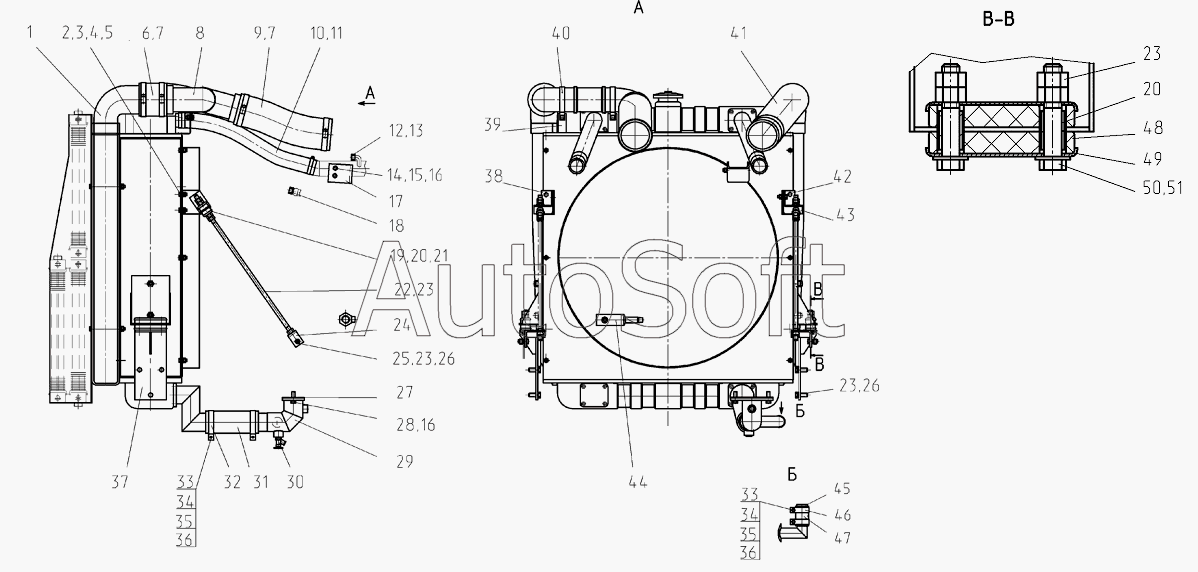

Каталог запасных частей к технике: Брянский Арсенал ГС-25.09 (2009). Система охлаждения 257.02.02.00.000
39
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
26
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
7
8
9
10
11
12
13
1
15
16
16
17
18
19
20
20
21
22
23
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Блок радиаторов | |
| 2 | Б***0 | Болт | |
| 3 | Г***8 | Гайка М8 | |
| 4 | Ш***Г | Шайба 8.65Г | |
| 5 | Ш***2 | Шайба | |
| 6 | Р***4 | Рукав | |
| 7 | Х***т | Хомут пластиковый | |
| 8 | 2***0 | Патрубок | |
| 9 | Р***4 | Рукав | |
| 10 | Р***5 | Рукав | |
| 11 | Х***т | Хомут пластиковый | |
| 12 | 2***1 | Прокладка | |
| 13 | 2***2 | Заглушка | |
| 14 | Б***5 | Болт М10х25 | |
| 15 | Г***0 | Гайка М10 | |
| 16 | Ш***4 | Шайба | |
| 17 | 2***0 | Кронштейн | |
| 18 | 2***1 | Пробка | |
| 19 | 2***1 | Прокладка | |
| 20 | 2***2 | Втулка | |
| 21 | 2***3 | Чашка | |
| 22 | 2***1 | Стяжка | |
| 23 | 2***9 | Уголок | |
| 24 | Б***0 | Болт М12х30 | |
| 25 | Г***2 | Гайка М12 | |
| 26 | Ш***Г | Шайба12.65Г | |
| 27 | 2***5 | Прокладка | |
| 28 | Б***0 | Болт М10х30 | |
| 29 | 2***0 | Патрубок | |
| 30 | 4***4 | Кран сливной 130-1015370 | |
| 31 | Р***в | Рукав | |
| 32 | 2***1 | Хомут | |
| 33 | 2***8 | Болт | |
| 34 | О***6 | Шайба | |
| 35 | О***2 | Гайка | |
| 36 | Ш***2 | Шайба | |
| 37 | 2***0 | Кронштейн | |
| 38 | 2***4 | Кронштейн | |
| 39 | 2***2 | Уголок | |
| 40 | 2***1 | Хомут | |
| 41 | Р***4 | Рукав | |
| 42 | 2***1 | Кронштейн | |
| 43 | 2***5 | Уголок | |
| 44 | 2***3 | Переходник | |
| 45 | 2***0 | Заглушка | |
| 46 | 2***6 | Хомут | |
| 47 | Р***3 | Рукав | |
| 48 | 2***4 | Подушка | |
| 49 | 2***3 | Накладка | |
| 50 | Б***0 | Болт | |
| 51 | Ш***2 | Шайба |
