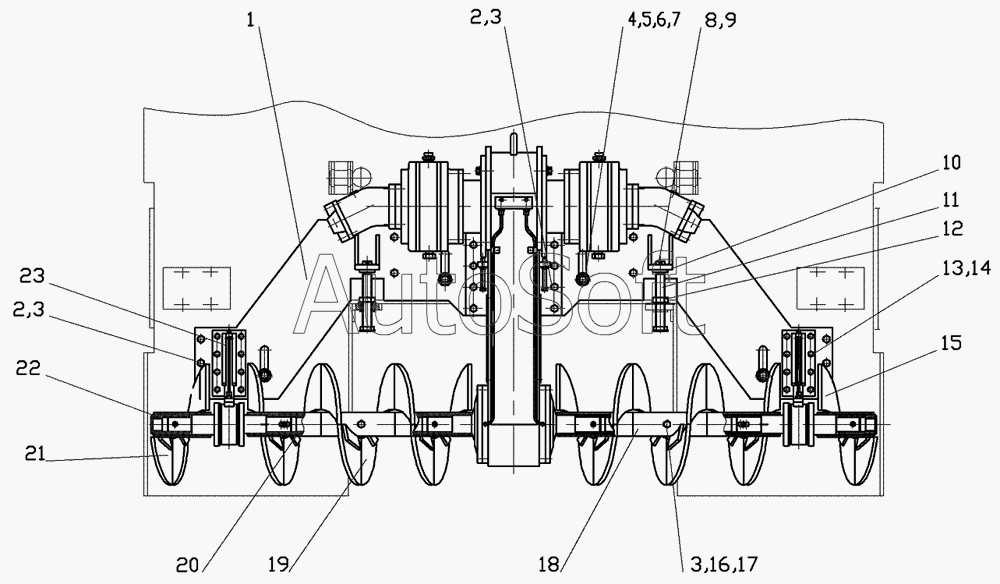

Каталог запасных частей к технике: Брянский Арсенал АсфК-3-02 (2010). 665.17.00.00.000 Привод шнеков
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Траверса | |
| 2 | Б***0 | Болт М16х40 | |
| 3 | Ш***Г | Шайба16.65Г | |
| 4 | 6***4 | Шпилька | |
| 5 | 6***5 | Шайба | |
| 6 | Г***4 | Гайка М24 | |
| 7 | Ш***Г | Шайба | |
| 8 | 6***0 | Шайба | |
| 9 | Ш***0 | Шплинт 4х40 | |
| 10 | 6***6 | Пята | |
| 11 | 6***0 | Винт | |
| 12 | Г***0 | Гайка | |
| 13 | Б***0 | Болт М12х30 | |
| 14 | Ш***Г | Шайба12.65Г | |
| 15 | 6***1 | Секция шнека концевая | |
| 16 | 6***1 | Болт | |
| 17 | Г***6 | Гайка М16 | |
| 18 | 6***1 | Секция шнека | |
| 19 | 6***0 | Секция шнека | |
| 20 | 6***1 | Труба | |
| 21 | 6***0 | Секция шнека концевая | |
| 22 | 6***0 | Заглушка | |
| 23 | 6***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
