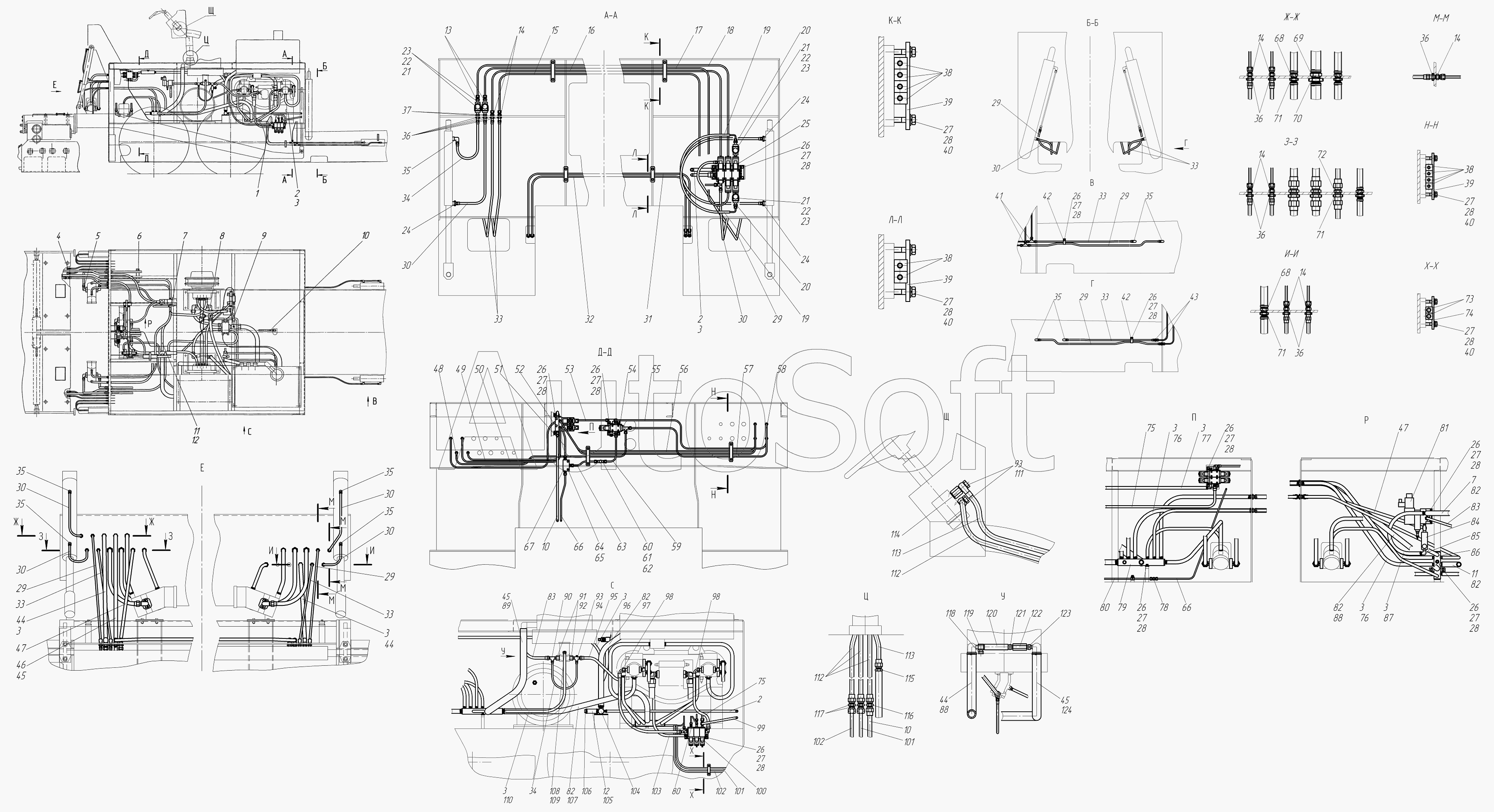

Каталог запасных частей к технике: Брянский Арсенал АсфК-3-02 (2010). Гидрооборудование 676.08.00.00.000
1
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
8
9
10
10
10
11
11
12
12
13
14
14
14
14
14
15
16
17
18
19
19
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
26
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
30
30
30
30
30
31
32
33
33
33
33
33
33
34
34
35
35
35
35
35
35
35
36
36
36
36
36
37
38
38
38
39
39
39
40
40
40
40
41
42
42
43
44
44
44
45
45
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
68
69
70
71
71
71
72
73
74
75
75
76
76
77
78
79
80
80
81
82
82
82
82
82
83
83
84
85
86
87
88
88
89
90
91
92
93
93
94
95
96
97
98
98
99
100
101
101
102
102
103
104
105
106
107
108
109
110
111
112
112
113
113
114
115
116
117
118
119
120
121
122
123
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Гидросистема силовой установки | |
| 2 | 6***3 | Рукав | |
| 3 | Х***т | Хомут пластиковый | |
| 4 | 6***0 | Гидросистема рабочего органа | |
| 5 | 6***0 | Гидросистема привода питателей и шнеков | |
| 6 | О***4 | Скоба | |
| 7 | 6***0 | Рукав | |
| 8 | 6***0 | Гидросистема привода хода | |
| 9 | О***2 | Скоба | |
| 10 | Р***0 | РВД | |
| 11 | 6***9 | Рукав | |
| 12 | Х***т | Хомут пластиковый | |
| 13 | 6***9 | Штуцер | |
| 14 | 6***1 | Проходник | |
| 15 | 6***2 | Трубопровод | |
| 16 | 6***9 | Трубопровод | |
| 17 | 6***4 | Трубопровод | |
| 18 | 6***3 | Трубопровод | |
| 19 | Р***0 | РВД | |
| 20 | 6***3 | Штуцер | |
| 21 | М***9 | Дроссель с обратным клапаном | |
| 22 | 6***7 | Стопор | |
| 23 | Г***0 | Винт | |
| 24 | 6***1 | Штуцер | |
| 25 | 6***0 | Блок гидрораспределителей | |
| 26 | Б***6 | Болт М8х16 | |
| 27 | Ш***Г | Шайба 8.65Г | |
| 28 | Ш***4 | Шайба С.8х1,4 | |
| 29 | Р***5 | РВД | |
| 30 | Р***5 | РВД | |
| 31 | 6***7 | Трубопровод | |
| 32 | 6***6 | Трубопровод | |
| 33 | Р***5 | РВД 6.23.1050.М14х1,5 | |
| 34 | Р***5 | РВД 6.23.450.М14х1,5 | |
| 35 | 6***0 | Угольник | |
| 36 | Г***4 | Гайка | |
| 37 | 6***1 | Штуцер | |
| 38 | О***9 | Втулка | |
| 39 | О***3 | Скоба | |
| 40 | Б***5 | Болт М8х35 | |
| 41 | Т***к | Тройник | |
| 42 | 2***0 | Хомут | |
| 43 | 6***4 | Проходник | |
| 44 | 6***4 | Рукав | |
| 45 | Х***т | Хомут пластиковый | |
| 46 | 6***1 | Рукав | |
| 47 | Р***5 | РВД | |
| 48 | 6***6 | Трубопровод | |
| 49 | 6***7 | Трубопровод | |
| 50 | 6***9 | Трубопровод | |
| 51 | 6***0 | Трубопровод | |
| 52 | 6***0 | Блок гидрораспределителей | |
| 53 | 6***8 | Трубопровод | |
| 54 | 6***0 | Блок гидрораспределителей | |
| 55 | 6***2 | Трубопровод | |
| 56 | 6***0 | Трубопровод | |
| 57 | 6***2 | Трубопровод | |
| 58 | 6***1 | Трубопровод | |
| 59 | 6***3 | Трубопровод | |
| 60 | О***8 | Прокладка | |
| 61 | О***0 | Заглушка | |
| 62 | 6***3 | Тройник | |
| 63 | 6***2 | Трубопровод | |
| 64 | Б***0 | Болт | |
| 65 | Ш***Г | Шайба | |
| 66 | 6***7 | Трубопровод | |
| 67 | К***н | Клапан предохранительный | |
| 68 | 6***3 | Ниппель | |
| 69 | 6***2 | Ниппель | |
| 70 | Г***4 | Гайка | |
| 71 | Г***4 | Гайка | |
| 72 | 6***1 | Переходник | |
| 73 | О***0 | Втулка | |
| 74 | О***1 | Скоба | |
| 75 | Р***5 | РВД | |
| 76 | 6***5 | Рукав | |
| 77 | 6***1 | Рукав | |
| 78 | 6***9 | Проходник | |
| 79 | 6***0 | Коллектор | |
| 80 | 6***3 | Трубопровод | |
| 81 | 6***0 | Гидрораспределитель | |
| 82 | Х***т | Хомут пластиковый | |
| 83 | Р***5 | РВД | |
| 84 | 9***Т | Регулятор расхода | |
| 85 | 6***8 | Угольник | |
| 86 | 6***0 | Коллектор | |
| 87 | 6***6 | Рукав | |
| 88 | 6***2 | Рукав | |
| 89 | 6***5 | Рукав | |
| 90 | 6***8 | Тройник | |
| 91 | 6***0 | Штуцер | |
| 92 | П***3 | Прокладка 22М3 | |
| 93 | 6***9 | Тройник | |
| 94 | 6***4 | Пробка | |
| 95 | Р***0 | РВД | |
| 96 | 6***8 | Рукав | |
| 97 | 6***3 | Рукав | |
| 98 | Р***0 | РВД | |
| 99 | Р***0 | РВД | |
| 100 | 6***0 | Блок гидрораспределителей | |
| 101 | 6***3 | Трубопровод | |
| 102 | 6***2 | Трубопровод | |
| 103 | 6***7 | Рукав | |
| 104 | 6***0 | Коллектор | |
| 105 | 6***7 | Рукав | |
| 106 | 6***5 | Заглушка | |
| 107 | 6***4 | Рукав | |
| 108 | 6***6 | Переходник | |
| 109 | П***3 | Прокладка | |
| 110 | 6***2 | Рукав | |
| 111 | 6***5 | Болт полый | |
| 112 | Р***2 | РВД | |
| 113 | Р***2 | РВД | |
| 114 | 6***5 | Переходник | |
| 115 | 6***2 | Переходник | |
| 116 | 6***5 | Переходник | |
| 117 | 6***7 | Переходник | |
| 118 | О***3 | Пробка | |
| 119 | 6***4 | Тройник | |
| 120 | 6***8 | Рукав | |
| 121 | 2***0 | Штуцер | |
| 122 | К***G | Гидроклапан обратный КО15/3Т2G | |
| 123 | 6***3 | Штуцер | |
| 124 | 6***6 | Рукав |
