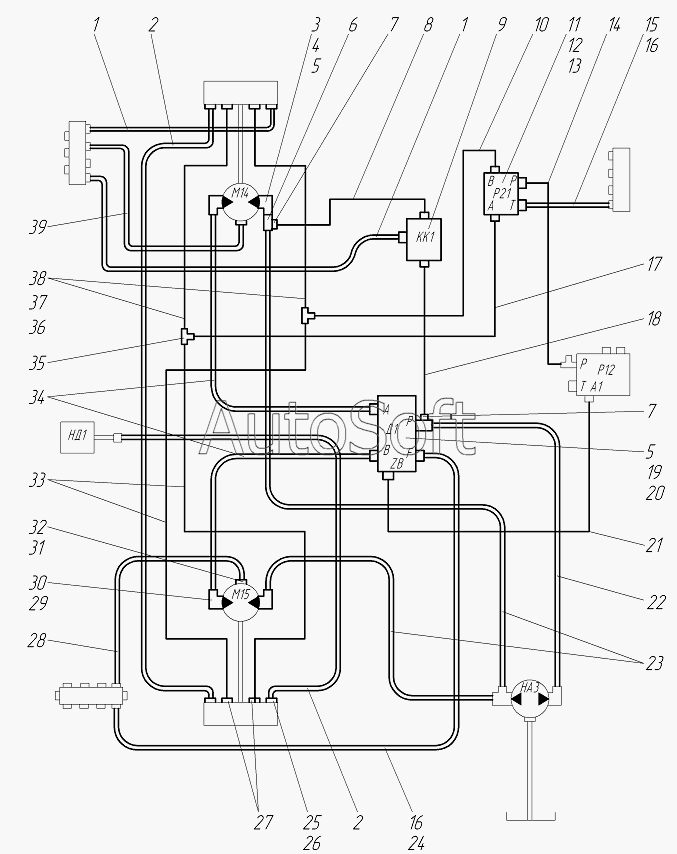

Каталог запасных частей к технике: Брянский Арсенал АсфК-3-02 (2010). Гидросистема привода хода 676.08.02.00.000
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
2
3
4
5
5
6
7
7
8
9
10
1
1
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | Рукав | |
| 2 | 6***6 | Рукав | |
| 3 | 6***0 | Болт | |
| 4 | 6***1 | Фланец | |
| 5 | Ш***Г | Шайба12.65Г | |
| 6 | 6***0 | Переходник | |
| 7 | 6***1 | Штуцер | |
| 8 | Р***5 | РВД | |
| 9 | 6***0 | Коробка клапанная | |
| 10 | 6***7 | Трубопровод | |
| 11 | 6***0 | Блок гидрораспределителя | |
| 12 | Б***6 | Болт М8х16 | |
| 13 | Ш***Г | Шайба 8.65Г | |
| 14 | 6***1 | Трубопровод | |
| 15 | 6***9 | Рукав | |
| 16 | Х***9 | Хомут червячный | |
| 17 | 6***8 | Трубопровод | |
| 18 | Р***5 | РВД | |
| 19 | 6***0 | Делитель потока | |
| 20 | Б***0 | Болт | |
| 21 | 6***2 | Трубопровод | |
| 22 | Р***2 | РВД | |
| 23 | Р***2 | РВД | |
| 24 | 6***3 | Рукав | |
| 25 | 6***3 | Ниппель | |
| 26 | П***3 | Прокладка 22М3 | |
| 27 | 6***9 | Штуцер | |
| 28 | 6***5 | Рукав | |
| 29 | К***2 | Кольцо | |
| 30 | 6***8 | Угольник | |
| 31 | П***3 | Прокладка | |
| 32 | 6***1 | Штуцер | |
| 33 | 6***8 | Трубопровод | |
| 34 | Р***2 | РВД | |
| 35 | 6***2 | Тройник | |
| 36 | 6***2 | Трубопровод | |
| 37 | О***0 | Гайка накидная | |
| 38 | О***0 | Ниппель | |
| 39 | 6***4 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
