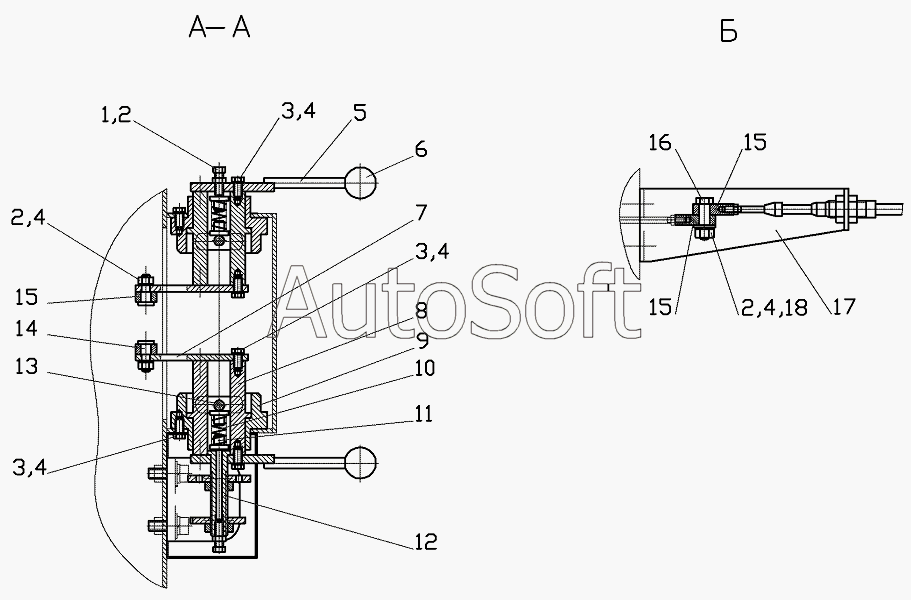

Каталог запасных частей к технике: Брянский Арсенал ФДХС-К-1000-01 (2010). 675.08.00.00.000 Система управления
10
18
17
16
15
15
15
14
13
12
11
1
9
8
7
6
5
4
4
4
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***5 | Болт | |
| 2 | Г***8 | Гайка M8 | |
| 3 | Б***6 | Болт М8х16 | |
| 4 | Ш***Г | Шайба 8.65Г | |
| 5 | 6***0 | Рычаг | |
| 6 | 6***4 | Ручка шаровая | |
| 7 | 6***2 | Рычаг | |
| 8 | 6***3 | Втулка | |
| 9 | 6***2 | Корпус | |
| 10 | 6***3 | Пружина | |
| 11 | 6***2 | Упор | |
| 12 | 6***0 | Система блокировки | |
| 13 | Ш***0 | Штифт | |
| 14 | 6***3 | Палец | |
| 15 | 6***1 | Планка | |
| 16 | 6***4 | Болт | |
| 17 | 6***3 | Кронштейн | |
| 18 | Ш***4 | Шайба С8 х1,4 |
