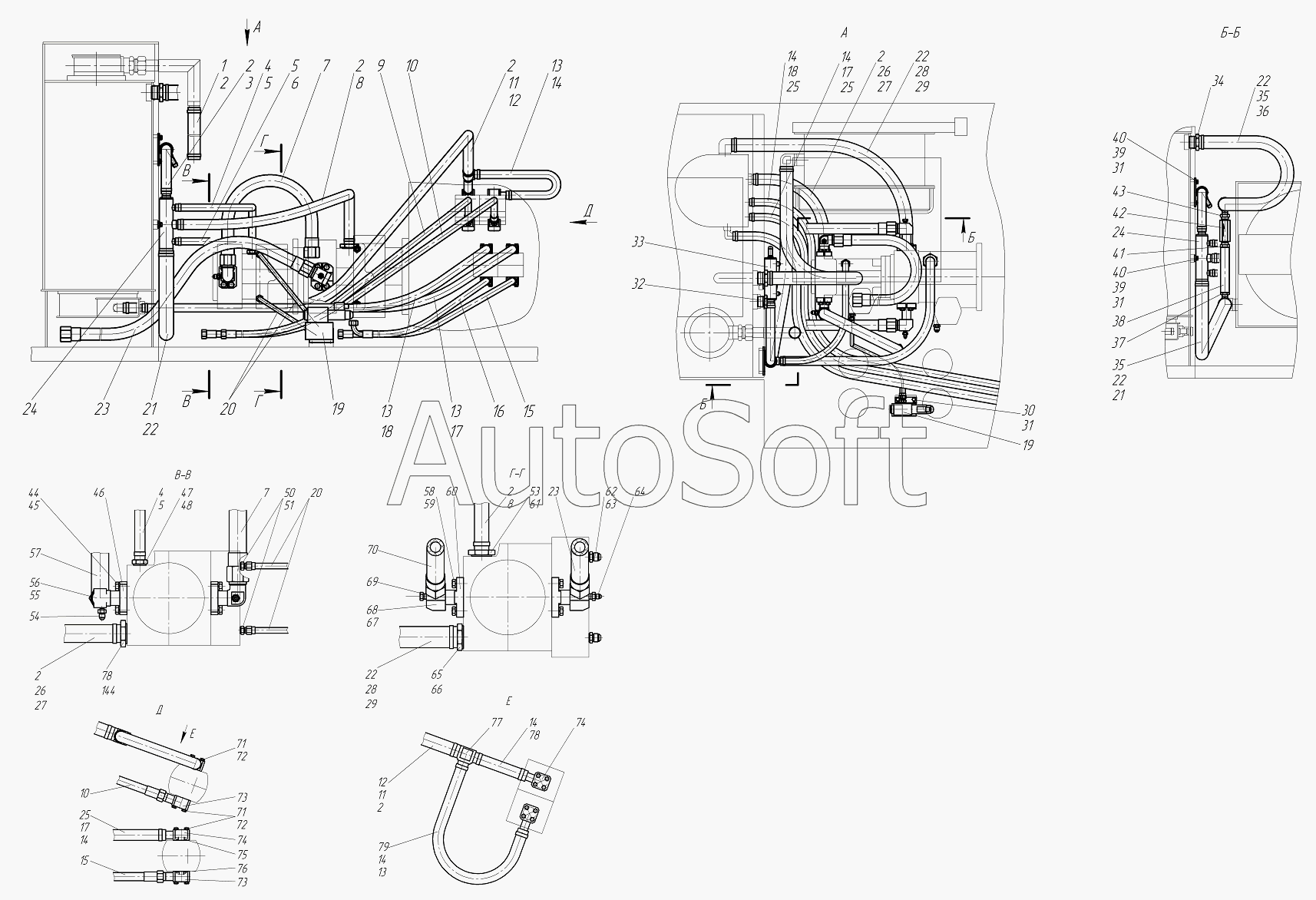

Каталог запасных частей к технике: Брянский Арсенал ФДХС-К-1000-01 (2010). Гидросистема силовой установки 675.12.01.00.000
50
59
58
57
56
55
54
53
51
60
48
47
46
45
44
43
42
41
70
79
78
78
77
76
75
74
74
73
73
72
72
71
71
40
40
69
68
67
66
65
64
63
62
61
11
11
20
20
19
19
18
18
17
17
17
16
15
15
14
14
14
14
14
14
13
13
13
13
12
12
21
21
10
10
9
8
8
7
7
6
5
5
5
4
4
3
2
2
2
2
2
2
2
2
30
39
39
38
37
36
35
35
34
33
32
31
31
31
1
29
29
28
28
27
27
26
26
25
25
25
24
24
23
23
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Рукав | |
| 2 | N***9 | Хомут червячный NP-W1 32-50/9 | |
| 3 | 6***7 | Рукав | |
| 4 | 6***5 | Рукав | |
| 5 | N***9 | Хомут червячный NP-W1 16-27/9 | |
| 6 | 6***6 | Рукав | |
| 7 | Р***2 | РВД | |
| 8 | 6***6 | Рукав | |
| 9 | Р***5 | РВД | |
| 10 | Р***5 | РВД | |
| 11 | 6***8 | Рукав | |
| 12 | 6***8 | Спираль | |
| 13 | 6***0 | Рукав | |
| 14 | N***9 | Хомут червячный NP-W1 23-35/9 | |
| 15 | Р***5 | РВД | |
| 16 | Р***0 | РВД | |
| 17 | 6***2 | Рукав | |
| 18 | 6***1 | Рукав | |
| 19 | 6***0 | Гидрораспределитель | |
| 20 | Р***5 | РВД | |
| 21 | 6***4 | Рукав | |
| 22 | N***9 | Хомут червячный NP-W1 40-60/9 | |
| 23 | Р***2 | РВД | |
| 24 | 6***0 | Коллектор | |
| 25 | 6***7 | Спираль | |
| 26 | 6***2 | Спираль | |
| 27 | 6***0 | Рукав | |
| 28 | 6***1 | Спираль | |
| 29 | 6***3 | Рукав | |
| 30 | Б***6 | Болт М8х16 | |
| 31 | Ш***Г | Шайба 8.65Г | |
| 32 | 6***5 | Заглушка | |
| 33 | 6***0 | Коллектор | |
| 34 | 6***1 | Штуцер | |
| 35 | 6***7 | Спираль | |
| 36 | 6***5 | Рукав | |
| 37 | 6***0 | Штуцер | |
| 38 | 6***5 | Рукав | |
| 39 | Б***0 | Болт | |
| 40 | Ш***4 | Шайба С.8х1,4 | |
| 41 | 2***0 | Штуцер | |
| 42 | К***G | Гидроклапан обратный КО15/3Т2G | |
| 43 | 6***3 | Штуцер | |
| 44 | 6***0 | Болт | |
| 45 | Ш***Г | Шайба12.65Г | |
| 46 | 6***1 | Фланец | |
| 47 | 6***4 | Штуцер | |
| 48 | П***3 | Прокладка 27М3 | |
| 49 | Р***2 | РВД | |
| 50 | 6***3 | Штуцер | |
| 51 | П***3 | Прокладка | |
| 52 | 6***5 | Штуцер | |
| 53 | П***3 | Прокладка | |
| 54 | 6***8 | Проходник | |
| 55 | 6***3 | Угольник | |
| 56 | К***2 | Кольцо | |
| 57 | Р***2 | РВД | |
| 58 | 6***0 | Болт | |
| 59 | Ш***Г | Шайба 14.65Г | |
| 60 | 6***9 | Фланец | |
| 61 | 6***7 | Штуцер | |
| 62 | 6***4 | Штуцер | |
| 63 | П***3 | Прокладка | |
| 64 | 5***0 | Штуцер ввертный | |
| 65 | 6***6 | Штуцер | |
| 66 | П***3 | Прокладка | |
| 67 | 6***9 | Угольник | |
| 68 | К***2 | Кольцо | |
| 69 | О***1 | Пробка | |
| 70 | Р***2 | РВД | |
| 71 | Б***8 | Болт | |
| 72 | Ш***Г | Шайба | |
| 73 | 6***8 | Фланец | |
| 74 | 6***5 | Фланец | |
| 75 | К***2 | Кольцо | |
| 76 | К***2 | Кольцо 020-025-30-2-2 | |
| 77 | 6***2 | Тройник | |
| 78 | 6***9 | Рукав | |
| 79 | 6***1 | Спираль |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
