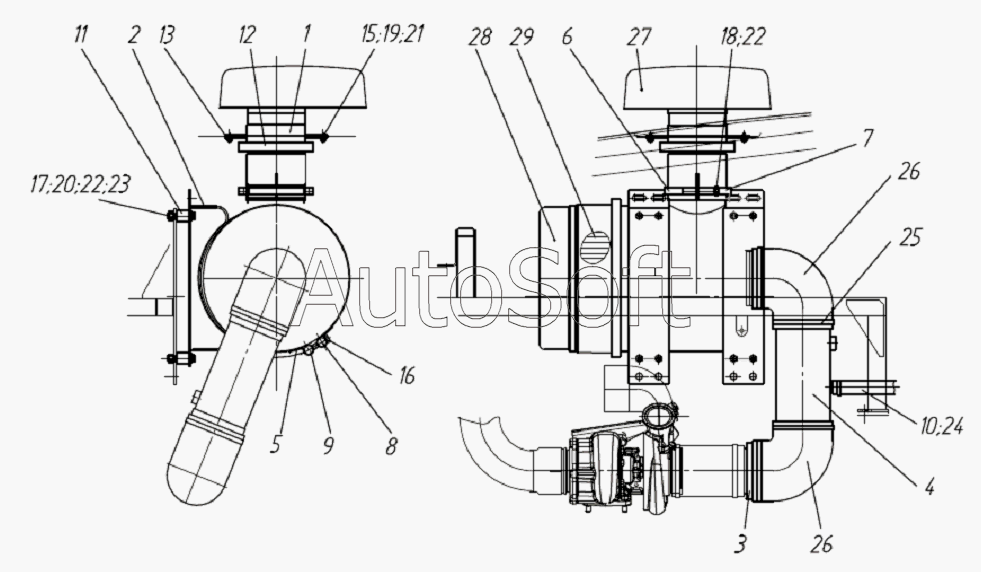

Каталог запасных частей к технике: Брянский Арсенал TG-180 (2013). 780.22.04.00.000 Установка воздухоочистителя
15
29
28
27
26
26
25
24
23
22
22
21
20
19
18
17
16
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Переходник | |
| 2 | 7***0 | Опора | |
| 3 | 7***0 | Патрубок | |
| 4 | 7***0 | Патрубок | |
| 5 | 2***5 | Стяжка | |
| 6 | 2***6 | Хомут | |
| 7 | 2***7 | Хомут | |
| 8 | 2***9 | Бонка | |
| 9 | 2***0 | Бонка | |
| 10 | 7***4 | Рукав | |
| 11 | 7***2 | Проставка | |
| 12 | 7***4 | Кольцо | |
| 13 | 7***5 | Прокладка | |
| 14 | 7***1 | Переходник | |
| 15 | 5***6 | Винт В.М6-6gх16.58.016 | |
| 16 | 5***8 | Болт М10-6gх50.58.016 | |
| 17 | 5***8 | Болт М10-6gх55.58.016 | |
| 18 | 5***0 | Болт М10-6gх65.58.016 | |
| 19 | 5***1 | Гайка-6Н.6.016 | |
| 20 | 5***8 | Гайка-6Н.5.06 | |
| 21 | 5***8 | Шайба.65Г.016 | |
| 22 | 5***1 | Шайба.65Г.016 | |
| 23 | 5***9 | Шайба С.10.02.Ст3сп.06 | |
| 24 | 9***1 | Хомут червячный NORMA 20-32 | |
| 25 | 9***8 | Хомут червячный NORMA 20-140 | |
| 26 | 9***8 | Шланг угловой 5320-1109375 | |
| 27 | 9***6 | Колпак трубы воздухозаборника воздушного фильтра в сборе 5320-1109384 | |
| 28 | 9***7 | Фильтр воздушный 740.1109510-03 | |
| 29 | 9***1 | Элемент фильтрующий 740.1109560 |
