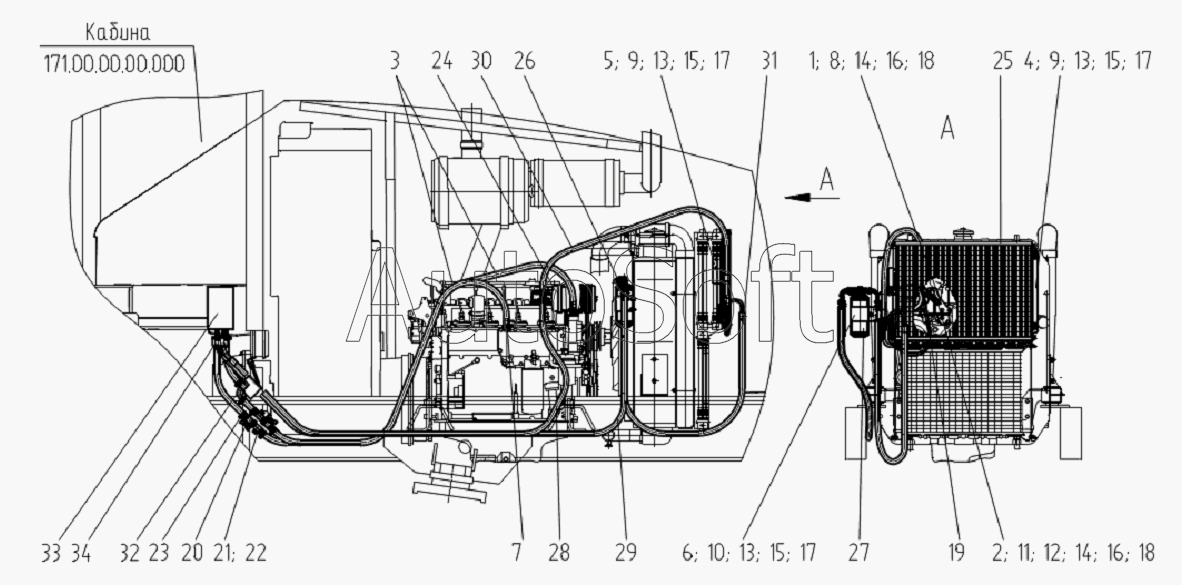

Каталог запасных частей к технике: Брянский Арсенал TG-180 (2013). 730.31.00.00.000 Установка системы климатической
27
19
20
21
22
23
24
25
26
18
18
28
29
30
31
32
33
34
171.00.00.00.000
10
2
3
4
5
6
7
8
9
9
1
11
12
13
13
13
14
14
15
15
15
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 171.00.00.00.000 | 1***0 | Кабина | |
| 1 | 1***0 | Кронштейн | |
| 2 | 1***2 | Флажок | |
| 3 | 2***7 | Рукав | |
| 4 | 7***1 | Кронштейн | |
| 5 | 7***2 | Кронштейн | |
| 6 | 7***3 | Кронштейн | |
| 7 | 7***0 | Ниппель | |
| 8 | Б***9 | Болт М10-8gх130.88.029 | |
| 9 | Б***6 | Болт | |
| 10 | Б***6 | Болт | |
| 11 | Б***6 | Болт | |
| 12 | Б***6 | Болт | |
| 13 | Г***6 | Гайка-6Н.6.016 | |
| 14 | Г***6 | Гайка-6Н.6.016 | |
| 15 | Ш***6 | Шайба.65Г.016 | |
| 16 | Ш***6 | Шайба | |
| 17 | Ш***6 | Шайба С.8.02.Ст3сп.06 | |
| 18 | Ш***6 | Шайба С.10.02.Ст3сп.06 | |
| 19 | A***5 | Ремень AVX 10x825 | |
| 20 | V***2 | Кран шаровый VALTEC BT00000012 | |
| 21 | V***2 | Кран шаровый VALTEC BTM0012 | |
| 22 | V***6 | Штуцер VALTEC ФМ00151216 | |
| 23 | N***7 | Хомут червячный «NORMA»16-27 | |
| 24 | К***р | Компрессор | |
| 25 | К***р | Конденсатор | |
| 26 | Д***к | Датчик | |
| 27 | Р***р | Ресивер | |
| 28 | И***ь | Испаритель | |
| 29 | И***ь | Испаритель | |
| 30 | К***р | Конденсатор | |
| 31 | К***р | Конденсатор | |
| 32 | К***н | Кран сливной | |
| 33 | И***ь | Испаритель | |
| 34 | В***ь | Терморегулировочный вентиль |
