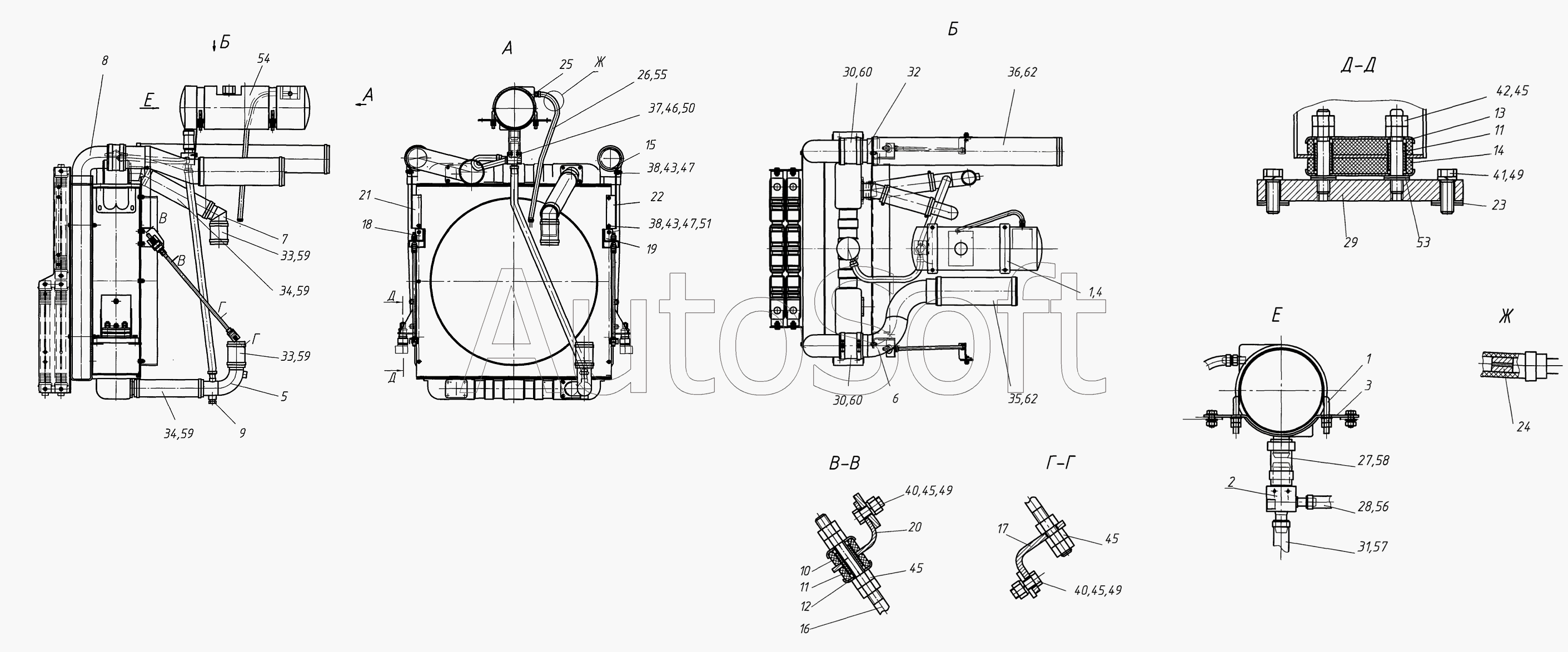

Каталог запасных частей к технике: Брянский Арсенал TG-180 (2013). 780.22.02.00.000 Система охлаждения
47
47
32
33
33
34
34
35
36
37
38
38
40
40
41
42
43
43
45
45
45
45
45
46
31
49
49
49
50
51
53
54
55
56
57
58
59
59
59
59
60
60
16
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
1
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Лента стяжная | |
| 2 | 7***0 | Переходник | |
| 3 | 7***0 | Скоба | |
| 4 | 7***0 | Скоба | |
| 5 | 7***0 | Патрубок | |
| 6 | 7***0 | Патрубок | |
| 7 | 7***0 | Патрубок | |
| 8 | 7***0 | Блок радиаторов | |
| 9 | 0***5 | Пробка | |
| 10 | 2***1 | Прокладка | |
| 11 | 2***2 | Втулка | |
| 12 | 2***3 | Чашка | |
| 13 | 2***3 | Накладка | |
| 14 | 2***4 | Подушка | |
| 15 | 7***6 | Хомут | |
| 16 | 2***1 | Стяжка | |
| 17 | 2***9 | Уголок | |
| 18 | 2***4 | Кронштейн | |
| 19 | 2***1 | Кронштейн | |
| 20 | 2***5 | Уголок | |
| 21 | 7***3 | Кронштейн | |
| 22 | 7***1 | Кронштейн | |
| 23 | 7***9 | Прокладка | |
| 24 | 7***0 | Дроссель | |
| 25 | 7***1 | Ниппель | |
| 26 | 7***2 | Рукав10х17,5 | |
| 27 | 7***4 | Рукав32х43 | |
| 28 | 7***4 | Рукав | |
| 29 | 7***6 | Платик | |
| 30 | 7***7 | Рукав | |
| 31 | 7***2 | Рукав 20х29 | |
| 32 | 7***1 | Переходник | |
| 33 | 7***2 | Рукав 58-70,5 | |
| 34 | 7***3 | Рукав 58-70,5 | |
| 35 | 7***4 | Рукав 100-113 | |
| 36 | 7***5 | Рукав 100-113 | |
| 37 | Б***6 | Болт | |
| 38 | Б***0 | Болт | |
| 39 | Б***5 | Болт М10х25 | |
| 40 | Б***0 | Болт М12х30 | |
| 41 | Б***0 | Болт М12х40 | |
| 42 | Ш***5 | Шпилька | |
| 43 | Г***8 | Гайка М8 | |
| 44 | Г***0 | Гайка М10 | |
| 45 | Г***2 | Гайка М12 | |
| 46 | Ш***Г | Шайба 6 65Г | |
| 47 | Ш***Г | Шайба | |
| 48 | Ш***Г | Шайба 10 65Г | |
| 49 | Ш***Г | Шайба 12 65Г | |
| 50 | Ш***2 | Шайба С.6х1,4.02 | |
| 51 | Ш***2 | Шайба | |
| 52 | Ш***2 | Шайба | |
| 53 | Ш***2 | Шайба | |
| 54 | Т***0 | Бачок расширительный | |
| 55 | N***2 | Хомут червячный | |
| 56 | N***7 | Хомут червячный «NORMA»16-27 | |
| 57 | N***2 | Хомут червячный "NORMA" 20-32 | |
| 58 | N***0 | Хомут червячный "NORMA" 32-50 | |
| 59 | N***0 | Хомут червячный | |
| 60 | N***0 | Хомут червячный | |
| 61 | N***0 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
