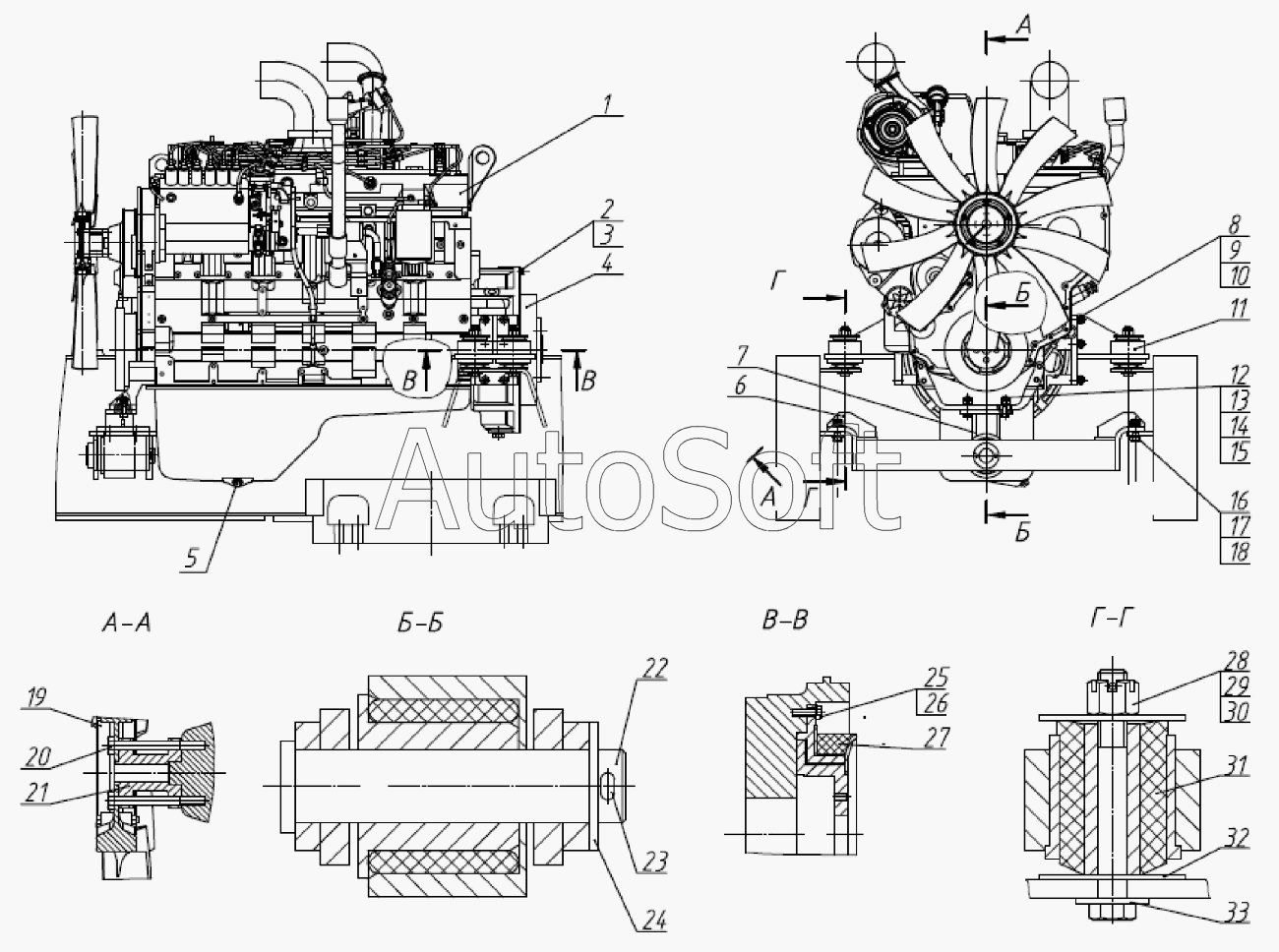

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.01) (2014). Установка двигателя 780.22.01.00.000-03
/21.gif)
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***7 | Двигатель CUMMINS 6СTAA 8.3-C260SO22047 | |
| 2 | Б***0 | Болт М10х20 | |
| 3 | Ш***Г | Шайба10.65Г | |
| 4 | 7***0 | Кожух | |
| 5 | 0***4 | Пробка | |
| 6 | 2***2 | Кронштейн | |
| 7 | 7***0 | Опора | |
| 8 | Г***2 | Гайка М12 | |
| 9 | Ш***Г | Шайба 12 65Г | |
| 10 | Ш***5 | Шпилька М12х35 | |
| 11 | 7***0 | Опора | |
| 12 | 7***3 | Болт | |
| 13 | Г***2 | Гайка М12 | |
| 14 | Ш***2 | Шайба С.12 | |
| 15 | Ш***6 | Шплинт | |
| 16 | Б***0 | Болт М16х50 | |
| 17 | Г***6 | Гайка М16 | |
| 18 | Ш***6 | Шайба С.16 | |
| 19 | W***B | Крыльчатка осевая WingFan 690/5-5/S45YL/24/PAG/25,4/-/B | |
| 20 | Б***0 | Болт М10х110 | |
| 21 | 7***5 | Переходник | |
| 22 | 2***1 | Ось | |
| 23 | Ш***0 | Шплинт 8х80 | |
| 24 | 2***2 | Шайба | |
| 25 | 2***8 | Шайба стопорная | |
| 26 | 7***2 | Болт | |
| 27 | C***5 | Муфта CENTAX-SEC 012V-00035-FAKO-228395 | |
| 28 | 2***7 | Болт | |
| 29 | Г***6 | Гайка М16 | |
| 30 | Ш***0 | Шплинт 4х40 | |
| 31 | 2***0 | Амортизатор | |
| 32 | 2***1 | Шайба | |
| 33 | 2***3 | Шайба |
