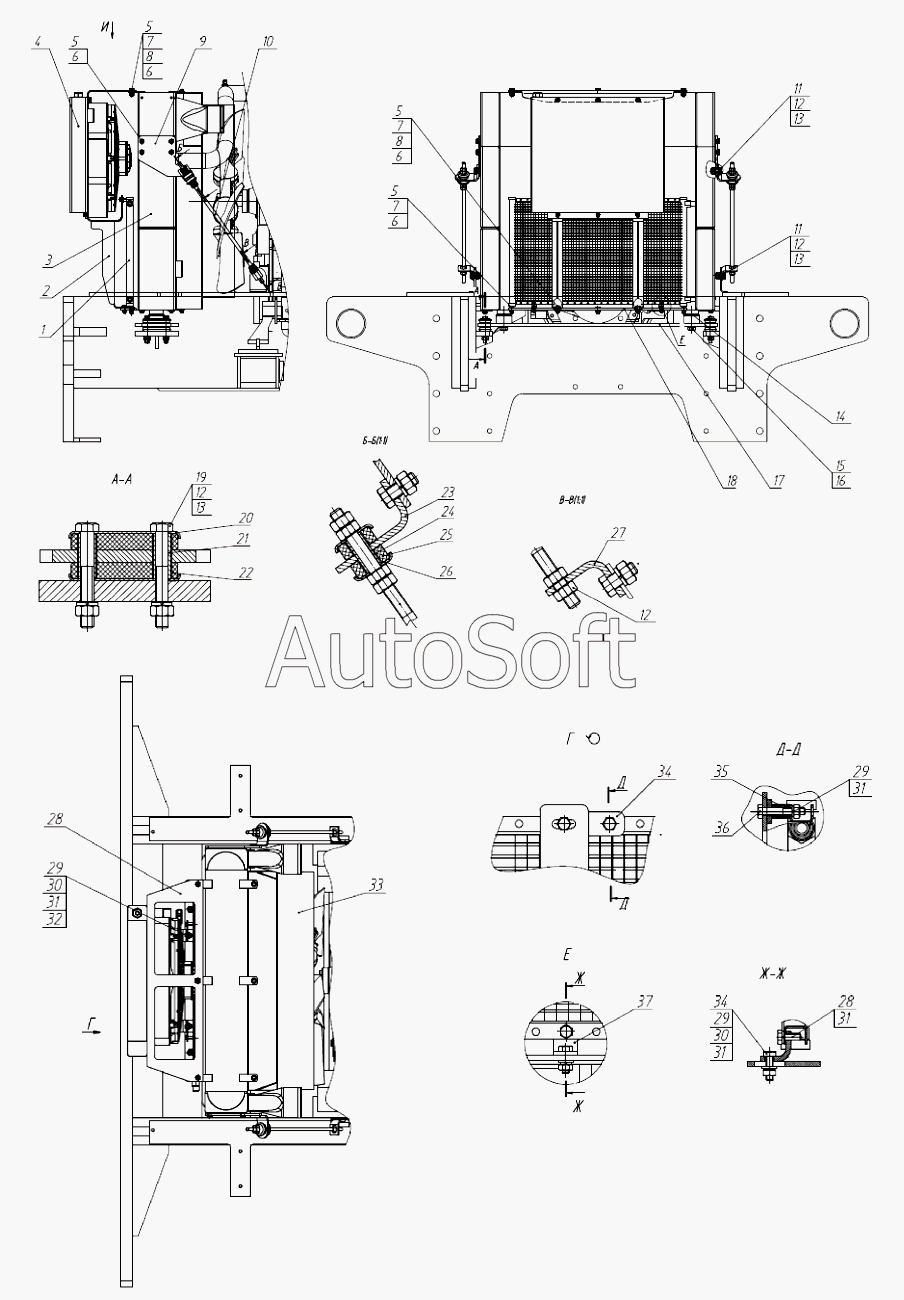

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.01) (2014). Установка блока радиаторов 770.22.02.01.000
/24.gif)
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
8
8
9
10
11
11
12
12
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
30
30
31
31
31
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***8 | Конденсатор MFC 16х26х20 мм SE-1.04.01.078 | |
| 2 | 7***0 | Кронштейн | |
| 3 | C***1 | Теплообменник SCM AC-OL-INT BRYANSKY CUMMINS C260 FR 4815710001 | |
| 4 | H***) | Теплообменник HPV18 (2.V18.24.3.01 ) | |
| 5 | Б***5 | Болт | |
| 6 | Ш***8 | Шайба С.8 | |
| 7 | Г***8 | Гайка М8 | |
| 8 | Ш***8 | Шайба С.8 | |
| 9 | 7***5 | Кронштейн | |
| 10 | 2***3 | Стяжка | |
| 11 | Б***0 | Болт М12х30 | |
| 12 | Г***0 | Гайка М12 -70 | |
| 13 | Ш***Г | Шайба 12 65Г | |
| 14 | 7***9 | Шайба | |
| 15 | Б***0 | Болт 16х60 | |
| 16 | Ш***Г | Шайба 16 65Г | |
| 17 | 7***0 | Основание | |
| 18 | 7***2 | Пластина основание | |
| 19 | 2***3 | Накладка | |
| 20 | Б***5 | Болт М12х85 | |
| 21 | 2***1 | Втулка | |
| 22 | 2***4 | Подушка | |
| 23 | 7***3 | Уголок | |
| 24 | 2***2 | Втулка | |
| 25 | 2***1 | Прокладка | |
| 26 | 2***3 | Чашка | |
| 27 | 7***4 | Уголок | |
| 28 | 7***1 | Кронштейн | |
| 29 | Б***6 | Болт | |
| 30 | Г***0 | Гайка М6 -70 | |
| 31 | Ш***6 | Шайба | |
| 32 | Ш***Г | Шайба 6 65Г | |
| 33 | 7***1 | Окантовка | |
| 34 | 7***6 | Пластина | |
| 35 | 7***7 | Втулка | |
| 36 | Б***0 | Болт | |
| 37 | 7***0 | Уголок |
