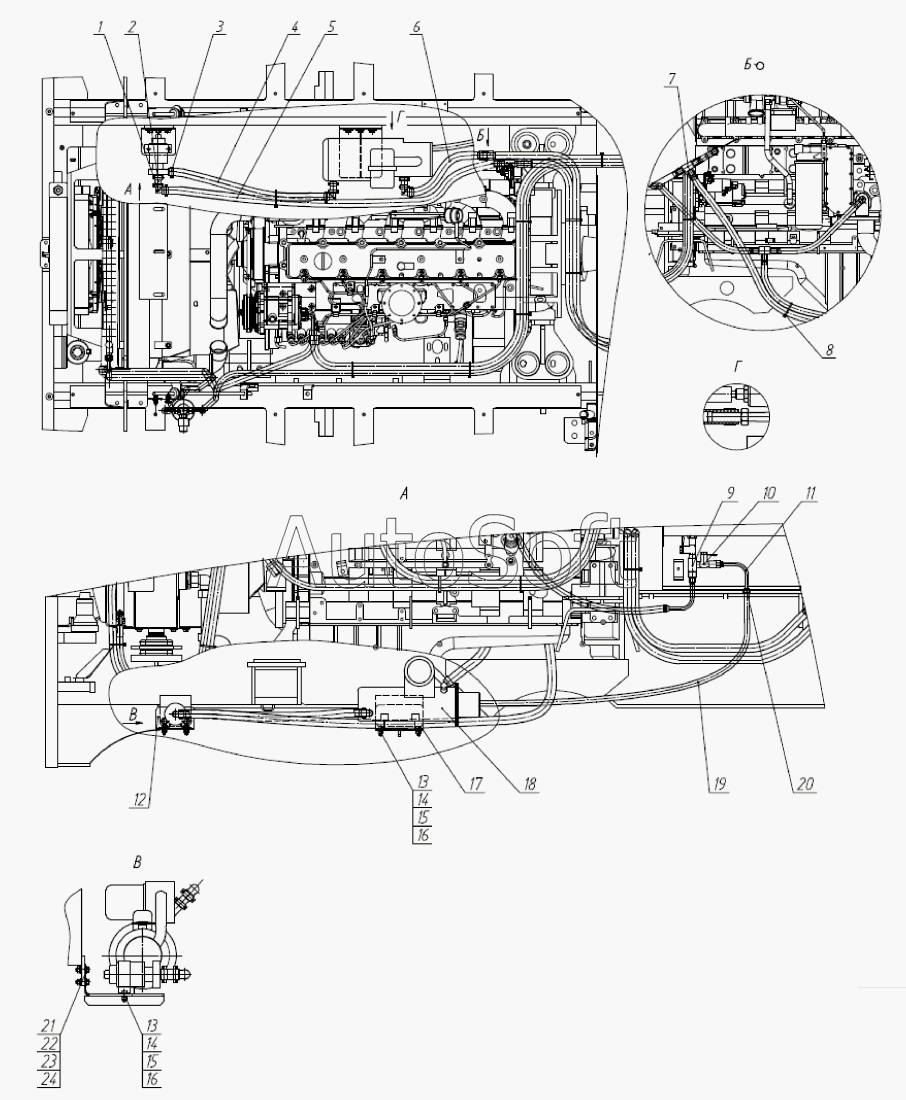

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.01) (2014). Система подогрева 770.22.10.00.000
/28.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Уголок | |
| 2 | 2***8 | Рукав 18х27 L=50 мм | |
| 3 | Х***8 | Хомут силовой одноболтовый Robust 26-28 | |
| 4 | 7***4 | Рукав 18х27 L=700 мм | |
| 5 | 7***5 | Рукав 18х27 L=1500 мм | |
| 6 | 7***3 | Рукав 18х27 L=1000 мм | |
| 7 | 7***0 | Тройник | |
| 8 | Х***т | Хомут пластиковый | |
| 9 | 2***2 | Тройник | |
| 10 | К***5 | Кран топливный КР 25 | |
| 11 | 2***0 | Трубка топливная | |
| 12 | 7***1 | Кронштейн | |
| 13 | Б***5 | Болт М8х35 | |
| 14 | Г***0 | Гайка М8 -70 | |
| 15 | Ш***Г | Шайба | |
| 16 | Ш***2 | Шайба С.8.02 | |
| 17 | 7***0 | Кронштейн | |
| 18 | П***Б | ПЖД12Б-1015006-20 ТУ 37.373.099-01 459115 | |
| 19 | 2***7 | Рукав 6х14 L=1500 мм | |
| 20 | Х***2 | Хомут червячный NORMA 12-22 | |
| 21 | Б***5 | Болт М10х35 | |
| 22 | Г***0 | Гайка М10 -70 | |
| 23 | Ш***Г | Шайба 10 65Г | |
| 24 | Ш***2 | Шайба С.10х2.02 |
