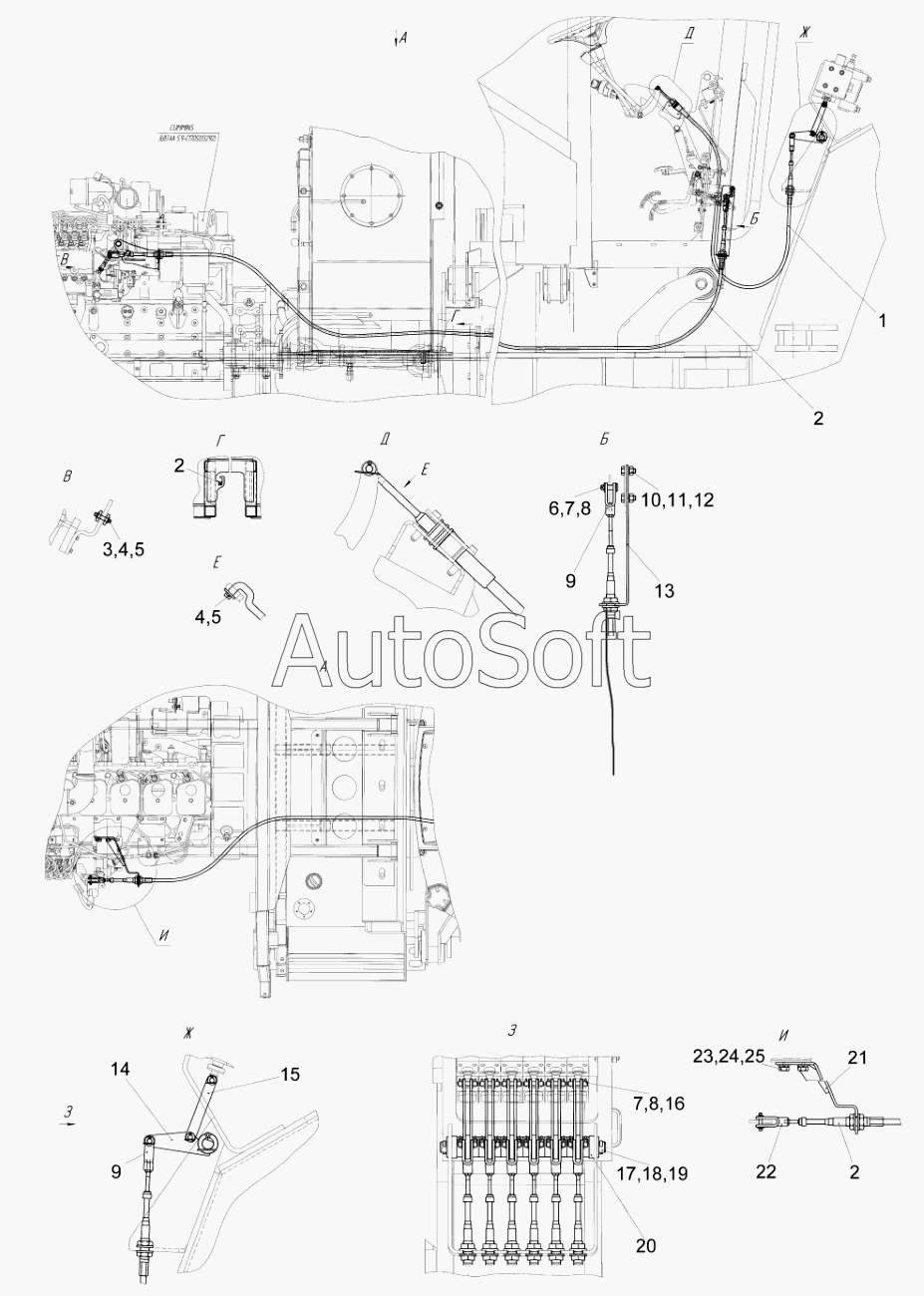

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.01) (2014). Тяги управления 760.08.00.00.000-01
/55.gif)
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
9
8
8
7
7
6
5
5
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Трос 4-50-1500 | |
| 2 | 1***0 | Трос дистанционного управления 100М4222.03500 | |
| 3 | 7***4 | Палец | |
| 4 | Ш***п | Шайба С6 02 Ст.3 сп | |
| 5 | Ш***4 | Шплинт 2х14 | |
| 6 | 2***1 | Палец | |
| 7 | Ш***п | Шайба С8х1.4.02 Ст.3 сп | |
| 8 | Ш***6 | Шплинт 2,5х16 | |
| 9 | 2***0 | Вилка | |
| 10 | ф***ф | Болт М8х20 | |
| 11 | Г***0 | Гайка М8 -70 | |
| 12 | Ш***Г | Шайба 8.65Г | |
| 13 | 7***5 | Держатель | |
| 14 | 7***0 | Рычаг | |
| 15 | 7***6 | Тяга | |
| 16 | 7***5 | Палец | |
| 17 | 7***1 | Ось | |
| 18 | Ш***п | Шайба С20. 02 Ст.3 сп | |
| 19 | Ш***6 | Шплинт | |
| 20 | 7***7 | Кольцо | |
| 21 | 7***0 | Кронштейн | |
| 22 | 2***2 | Вилка | |
| 23 | 7***5 | Болт М12х1,5 | |
| 24 | Ш***Г | Шайба12.65Г | |
| 25 | Ш***п | Шайба С12. 02 Ст.3 сп |
