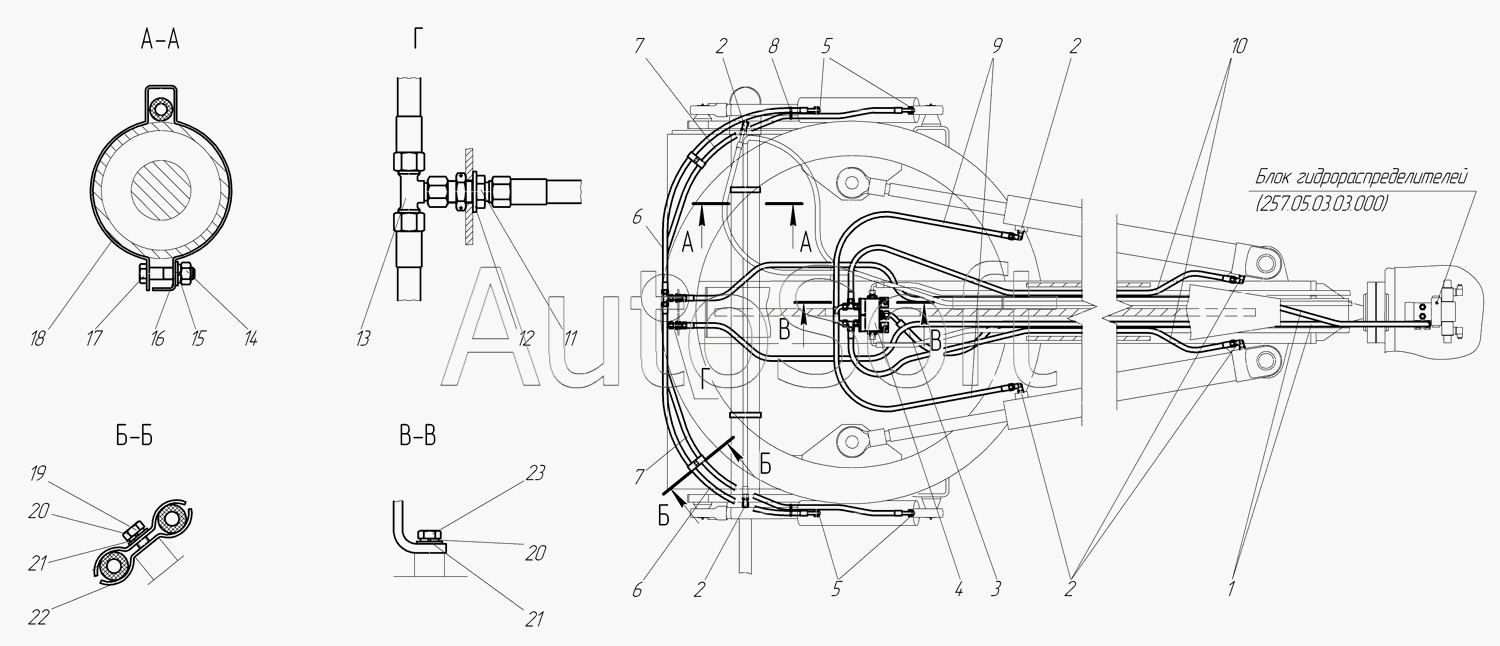

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2014). Гидросистема рабочего оборудования 780.05.04.00.000
1
2
2
2
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
257.05.03.03.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 257.05.03.03.000 | 2***0 | Блок гидрораспределителей | |
| 1 | Р***. | РВД 10.33.4100.М18х1,5. | |
| 2 | T***2 | Адаптер | |
| 3 | Р***5 | РВД 12.28.8100.М22х1,5.0/45 | |
| 4 | 7***1 | Блок клапанов | |
| 5 | T***2 | Адаптер | |
| 6 | Р***0 | РВД 10.33.1400.М18х1,5.0/90 | |
| 7 | Р***0 | РВД 10.33.1850.М18х1,5.0/90 | |
| 8 | Х***а | Хомут-стяжка 7,6х400 черный | |
| 9 | Р***0 | РВД | |
| 10 | Р***5 | РВД | |
| 11 | T***L | Адаптер TN102-12L | |
| 12 | Ш***8 | Шайба С18 | |
| 13 | T***L | Адаптер TN120-12L | |
| 14 | Г***0 | Гайка М10 | |
| 15 | Ш***Г | Шайба10.65Г | |
| 16 | Ш***0 | Шайба | |
| 17 | Б***0 | Болт М10х30 | |
| 18 | 2***1 | Хомут | |
| 19 | Б***0 | Болт М8х30 | |
| 20 | Ш***Г | Шайба 8.65Г | |
| 21 | Ш***8 | Шайба С8 | |
| 22 | 6***2 | Скоба | |
| 23 | Б***6 | Болт М8х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
