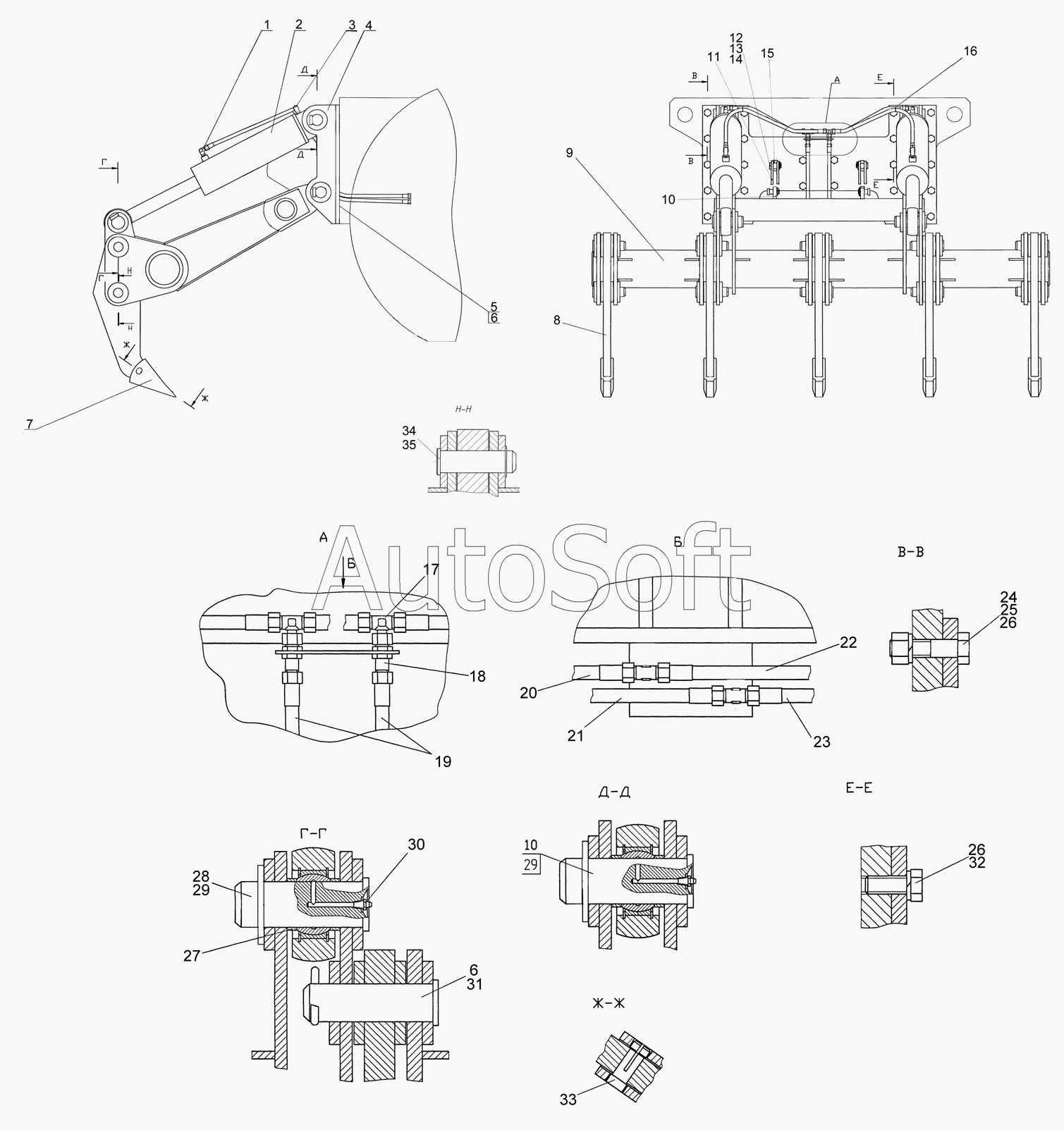

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2014). Рыхлитель 159.29.00.00.000
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***2 | Адаптер | |
| 2 | 4***1 | Гидроцилиндр 402.09.05.00.000 Т УХЛ1 | |
| 3 | T***2 | Адаптер | |
| 4 | 1***0 | Опора | |
| 5 | 1***6 | Ось | |
| 6 | Ш***0 | Шплинт | |
| 7 | 2***7 | Наконечник | |
| 8 | 2***0 | Зуб | |
| 9 | 1***0 | Рама | |
| 10 | 1***2 | Проушина | |
| 11 | 1***5 | Стяжка | |
| 12 | 2***5 | Защелка | |
| 13 | 1***4 | Ось | |
| 14 | Ш***2 | Шайба С24.02 | |
| 15 | 1***3 | Проушина | |
| 16 | Х***т | Хомут пластиковый | |
| 17 | T***L | Адаптер TN120-12L | |
| 18 | T***L | Адаптер TN102-12L | |
| 19 | Р***5 | РВД | |
| 20 | Р***5 | РВД10.33.550.М18х1,5 | |
| 21 | Р***0 | РВД10.33.1150.М18х1,5 0/90 | |
| 22 | Р***5 | РВД | |
| 23 | Р***0 | РВД10.33.1050.М18х1,5 0/90 | |
| 24 | Б***0 | Болт | |
| 25 | Г***4 | Гайка 24 | |
| 26 | Ш***Г | Шайба | |
| 27 | 2***3 | Кольцо | |
| 28 | К***0 | Кольцо | |
| 29 | 1***6 | Ось | |
| 30 | М***3 | Масленка | |
| 31 | 2***2 | Палец | |
| 32 | Б***0 | Болт М24х70 | |
| 33 | 2***8 | Ось | |
| 34 | 1***7 | Ось | |
| 35 | К***0 | Кольцо В50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
