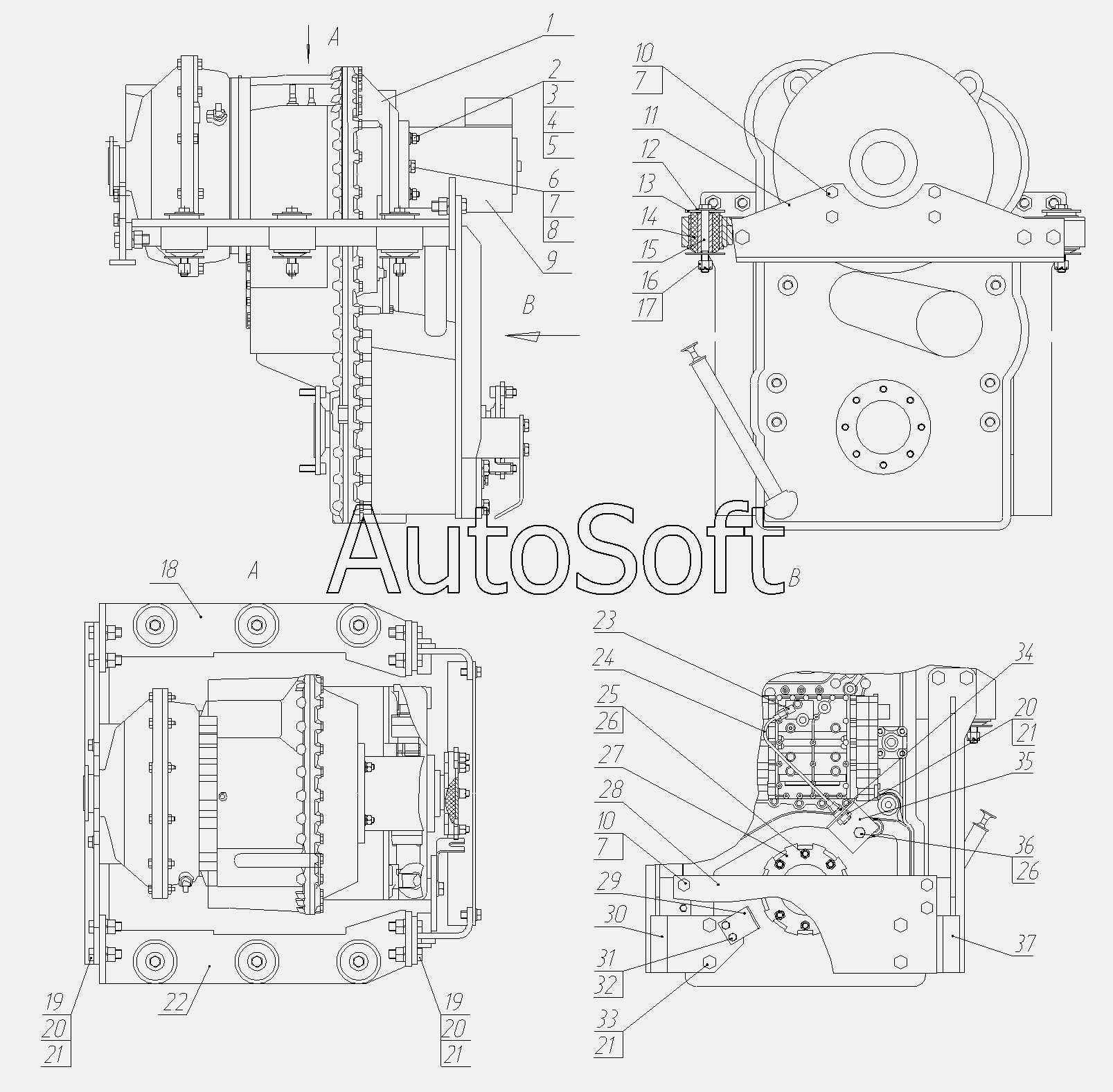

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2014). Установка коробки передач 760.03.01.000-01
29
20
20
20
21
21
21
21
22
23
24
25
26
26
27
28
19
19
30
31
32
33
34
35
36
37
10
10
2
3
4
5
6
7
7
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Коробка перемены передач 6WG-190 | |
| 2 | Г***2 | Гайка М12 | |
| 3 | Ш***Г | Шайба12.65Г | |
| 4 | Ш***2 | Шайба | |
| 5 | Ш***5 | Шпилька М12х35 | |
| 6 | Б***5 | Болт М16х45 | |
| 7 | Ш***Г | Шайба16.65Г | |
| 8 | Ш***6 | Шайба | |
| 9 | А***Н | Насос с SA управлением 90-R-075-SB-2-NN-60-S-3-S1-E-33-PFA 40-40-24 | |
| 10 | Б***5 | Болт М16х35 | |
| 11 | 7***0 | Кронштейн | |
| 12 | 2***0 | Шайба | |
| 13 | 2***0 | Шайба | |
| 14 | 2***0 | Амортизатор | |
| 15 | 2***7 | Болт | |
| 16 | Г***6 | Гайка М16 | |
| 17 | Ш***0 | Шплинт 4х40 | |
| 18 | 7***0 | Кронштейн | |
| 19 | Б***0 | Болт М20х60 | |
| 20 | Г***0 | Гайка М20 | |
| 21 | Ш***Г | Шайба 20.65Г | |
| 22 | 7***0 | Кронштейн | |
| 23 | 2***1 | Штуцер | |
| 24 | Р***5 | РВД 6.23.500 М14х1.5 | |
| 25 | 2***7 | Гайка | |
| 26 | Ш***Г | Шайба | |
| 27 | 2***8 | Переходник | |
| 28 | 2***4 | Кожух | |
| 29 | 2***6 | Кронштейн | |
| 30 | 2***0 | Кронштейн | |
| 31 | Б***6 | Болт М10х16 | |
| 32 | Ш***Г | Шайба10.65Г | |
| 33 | Б***0 | Болт | |
| 34 | 2***3 | Кронштейн | |
| 35 | 2***4 | Болт | |
| 36 | Б***0 | Болт М14х20 | |
| 37 | 2***0 | Кронштейн |
