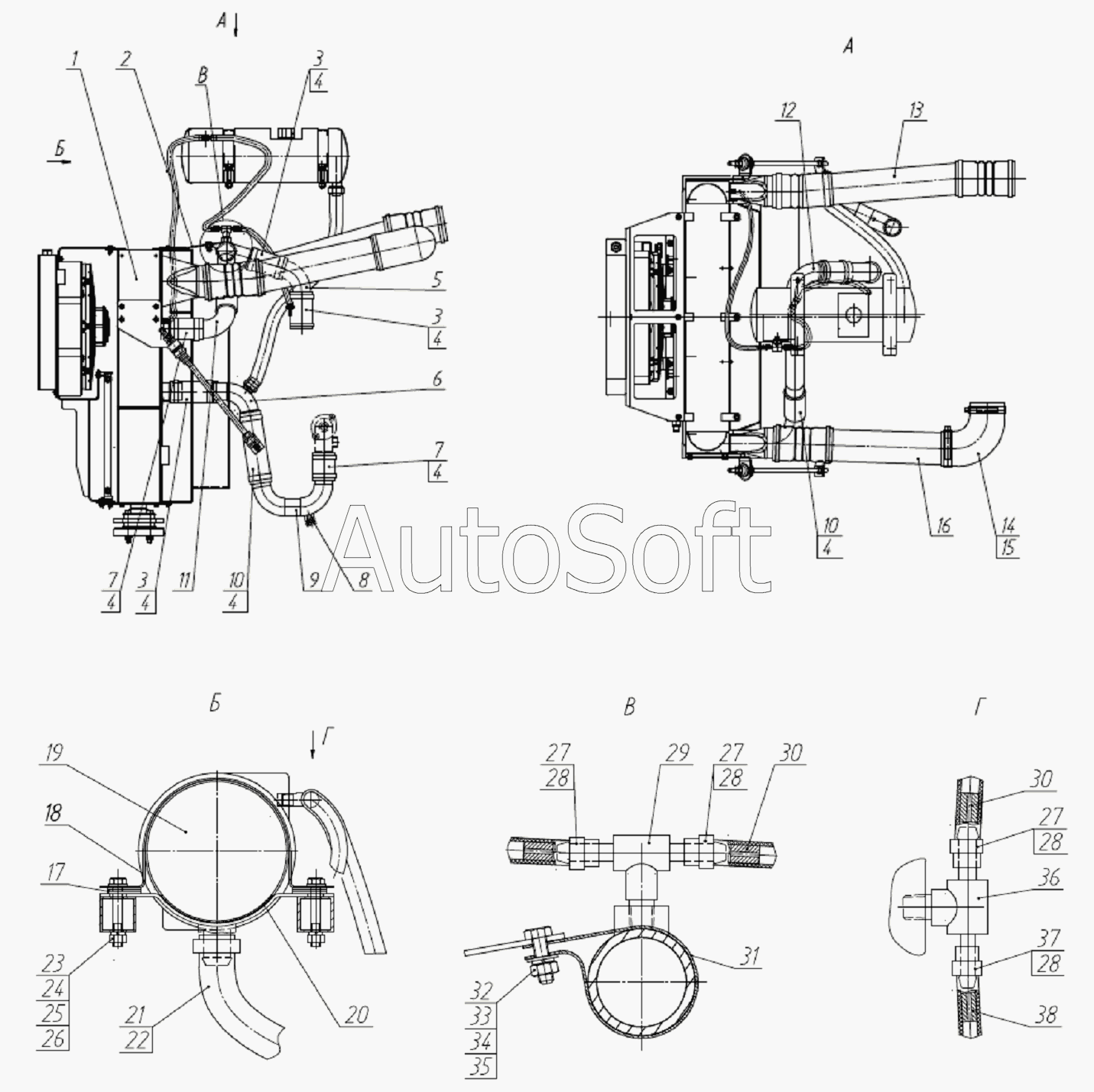

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2014). Система охлаждения 770.22.02.00.000
30
30
21
22
23
24
25
26
27
27
27
28
28
28
28
29
20
31
32
33
34
35
36
37
38
11
2
3
3
3
4
4
4
4
4
4
4
5
6
7
7
8
9
10
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Блок радиаторов | |
| 2 | 7***2 | Планка | |
| 3 | 7***7 | Рукав 58х70.5 L=130 мм | |
| 4 | R***3 | Хомут силовой одноболтовый | |
| 5 | 7***0 | Патрубок | |
| 6 | 7***0 | Патрубок | |
| 7 | 7***8 | Рукав 58х70,5 L=90 мм | |
| 8 | 0***5 | Пробка | |
| 9 | 7***0 | Патрубок | |
| 10 | 7***2 | Рукав 58х70,5 L=230 мм | |
| 11 | 7***0 | Патрубок | |
| 12 | 7***0 | Патрубок | |
| 13 | 7***1 | Патрубок | |
| 14 | 3***8 | Патрубок | |
| 15 | R***2 | Хомут силовой одноболтовый | |
| 16 | 7***1 | Патрубок | |
| 17 | 2***7 | Прокладка | |
| 18 | 7***2 | Скоба | |
| 19 | Т***0 | Бачок расширительный | |
| 20 | 7***2 | Пластина | |
| 21 | 7***5 | Рукав 32х43 L=800 мм | |
| 22 | R***3 | Хомут силовой одноболтовый | |
| 23 | Б***0 | Болт М10х70 | |
| 24 | Г***0 | Гайка М10 | |
| 25 | Ш***Г | Шайба10.65Г | |
| 26 | Ш***0 | Шайба С.10 | |
| 27 | 7***2 | Рукав 10х17,5 L=500 мм | |
| 28 | R***9 | Хомут силовой одноболтовый | |
| 29 | 7***0 | Тройник | |
| 30 | 7***1 | Дроссель | |
| 31 | 7***1 | Хомут | |
| 32 | Б***0 | Болт М8х2570 | |
| 33 | Г***8 | Гайка М8 | |
| 34 | Ш***Г | Шайба 8.65Г | |
| 35 | Ш***8 | Шайба С.8 | |
| 36 | 7***0 | Тройник | |
| 37 | 7***0 | Рукав 8х16,5 L=800 мм | |
| 38 | 7***3 | Дроссель |
