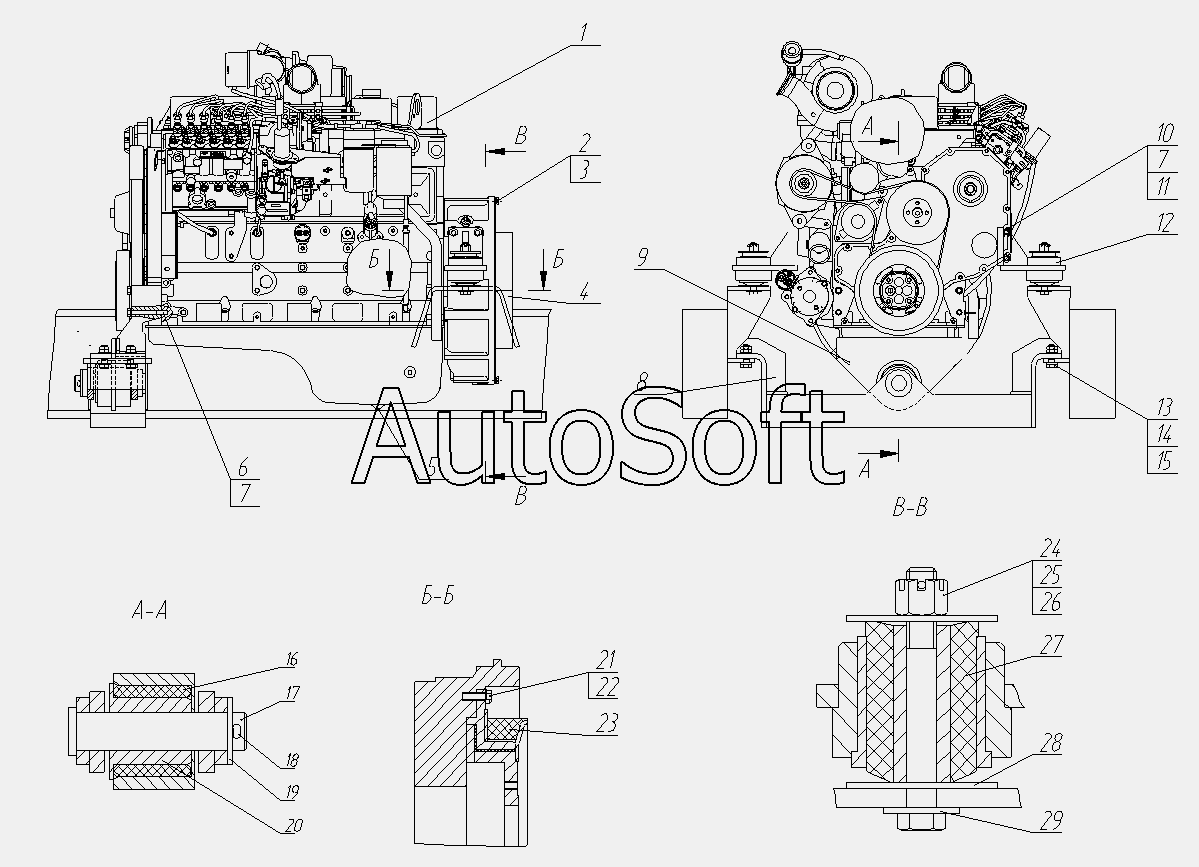

Каталог запасных частей к технике: Брянский Арсенал TG-140 (2014). Установка двигателя 730.22.01.00.000-01
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Двигатель | |
| 2 | Б***0 | Болт М10х20 | |
| 3 | Ш***Г | Шайба10.65Г | |
| 4 | 7***0 | Кожух | |
| 5 | 0***4 | Пробка | |
| 6 | Б***0 | Болт М12х100 | |
| 7 | Ш***Г | Шайба12.65Г | |
| 8 | 7***0 | Кронштейн | |
| 9 | 7***0 | Опора | |
| 10 | Г***2 | Гайка М12 | |
| 11 | Ш***5 | Шпилька М12х35 | |
| 12 | 7***0 | Опора | |
| 13 | Б***0 | Болт М16х50 | |
| 14 | Г***6 | Гайка М16 | |
| 15 | Ш***6 | Шайба | |
| 16 | 2***2 | Втулка | |
| 17 | 2***1 | Ось | |
| 18 | Ш***0 | Шплинт 8х80 | |
| 19 | 2***2 | Шайба | |
| 20 | 2***0 | Втулка | |
| 21 | 2***8 | Шайба стопорная | |
| 22 | 7***2 | Болт | |
| 23 | C***5 | Муфта CENTAX-SEC 012V-00035-FAKO-228395 | |
| 24 | 2***7 | Болт | |
| 25 | Г***6 | Гайка М16 | |
| 26 | Ш***0 | Шплинт 4х40 | |
| 27 | 2***0 | Амортизатор | |
| 28 | 2***1 | Шайба | |
| 29 | 2***3 | Шайба |
