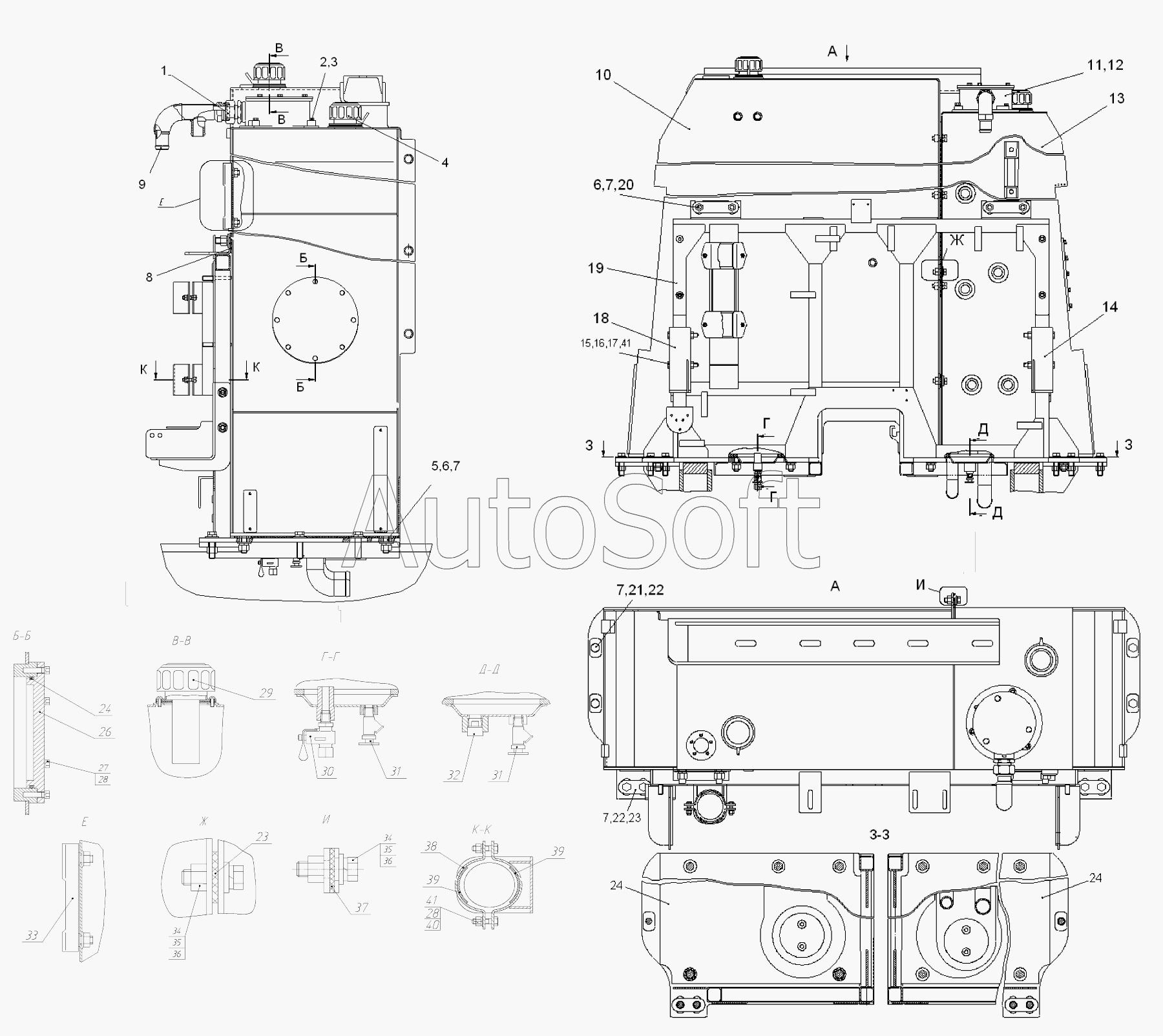

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.11) (2014). Блок баков 771.35.00.00.000
/97.gif)
1
2
3
4
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
24
26
27
28
28
29
30
31
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***R | Адаптер TN126A GG-35LR | |
| 2 | Б***0 | Болт М10х30 | |
| 3 | Ш***Г | Шайба10.65Г | |
| 4 | Т***1 | Горловина заливная ТА 80 В10А 002 РО1 | |
| 5 | 7***5 | Шайба | |
| 6 | Г***6 | Гайка М16 | |
| 7 | Ш***Г | Шайба16.65Г | |
| 8 | 7***4 | Прокладка | |
| 9 | 7***0 | Коллектор | |
| 10 | 7***0 | Бак топливный | |
| 11 | К***2 | Кольцо | |
| 12 | M***T | Фильтр сливной | |
| 13 | 7***2 | Бак масляный | |
| 14 | 7***0 | Кронштейн | |
| 15 | Ш***п | Шайба С12х2.02 Ст.3 сп | |
| 16 | Ш***Г | Шайба12.65Г | |
| 17 | Г***2 | Гайка М12 | |
| 18 | 7***1 | Кронштейн | |
| 19 | 7***0 | Оборудование каркаса | |
| 20 | 7***0 | Шайба | |
| 21 | 7***1 | Шайба | |
| 22 | Б***0 | Болт М16х60 | |
| 23 | 7***1 | Шайба | |
| 24 | 7***2 | Прокладка | |
| 25 | К***2 | Кольцо 165-175-58-2-2 | |
| 26 | 2***1 | Крышка | |
| 27 | Б***0 | Болт М8х30 | |
| 28 | Ш***Г | Шайба 8.65Г | |
| 29 | Т***1 | Горловина заливная ТА 80 В10А 002 РО1 | |
| 30 | К***5 | Кран топливный КР 25 | |
| 31 | 1***0 | Кран сливной в сборе | |
| 32 | 3***8 | Пробка магнитная КПП 31029-1701098 | |
| 33 | L***2 | Указатель уровня рабочей жидкости | |
| 34 | 7***7 | Шайба | |
| 35 | Б***5 | Болт М12х35 | |
| 36 | Ш***Г | Шайба12.65Г | |
| 37 | 7***3 | Прокладка | |
| 38 | 7***2 | Хомут | |
| 39 | 7***4 | Прокладка | |
| 40 | Ш***п | Шайба С8.02 Ст.3 сп | |
| 41 | Б***5 | Болт М12х85 | |
| 42 | Г***6 | Гайка М16 |
