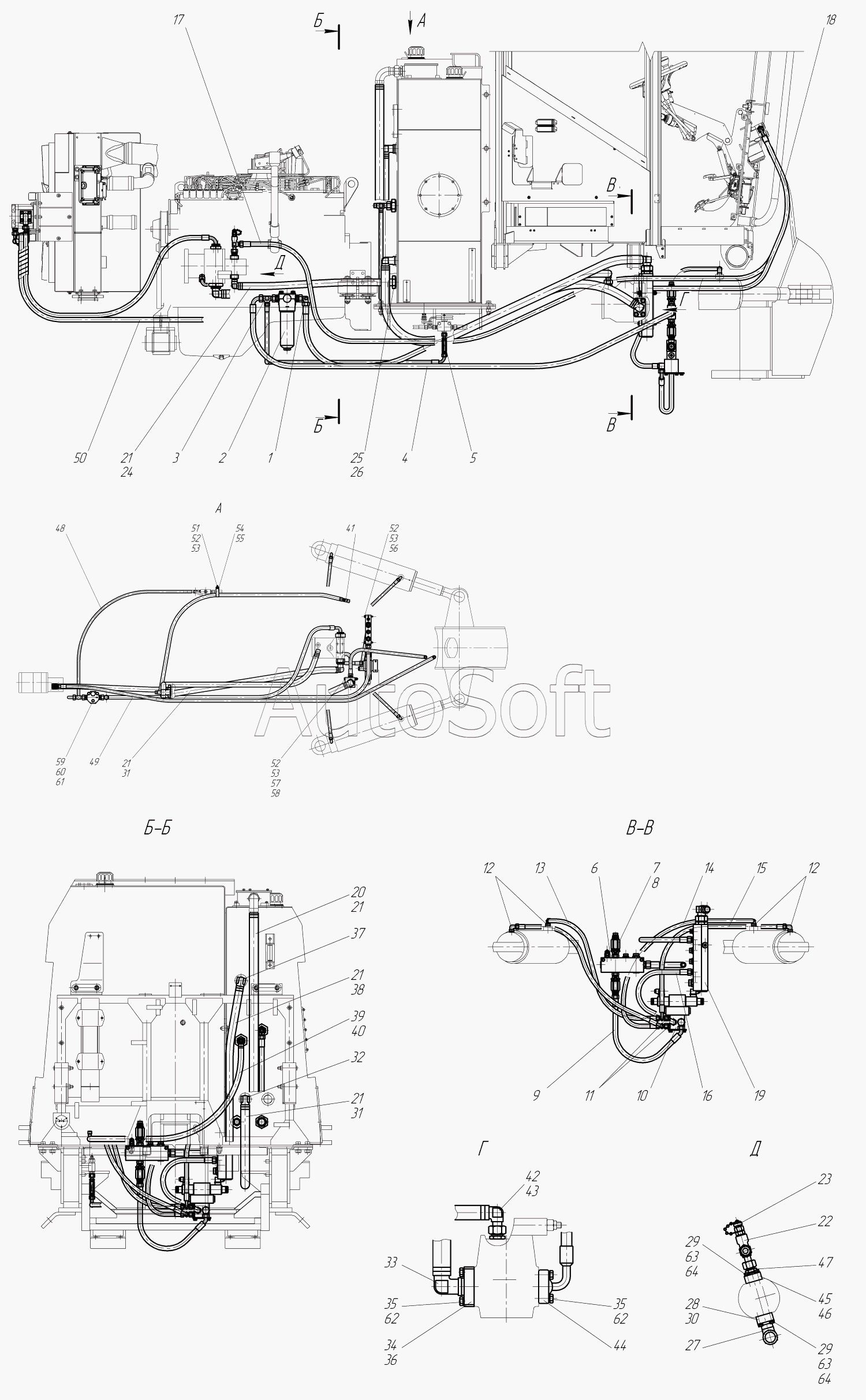

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.11) (2014). Гидросистема рамы подмоторной 771.05.02.00.000
/100.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
21
21
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
52
53
53
53
54
55
56
57
58
59
60
61
62
62
63
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***L | Адаптер TN119-18L | |
| 2 | 7***1 | Фильтр напорный | |
| 3 | 7***0 | Тройник | |
| 4 | Р***0 | РВД 16.25.2900.М26х1,5.0/90 | |
| 5 | 7***0 | Клапан обратный | |
| 6 | 7***0 | Коллектор напорный | |
| 7 | 7***0 | Дроссель с обратным клапаном | |
| 8 | П***3 | Прокладка G1/2М3 | |
| 9 | Р***5 | РВД | |
| 10 | 2***0 | Гидрораспределитель | |
| 11 | T***L | Адаптер | |
| 12 | T***2 | Адаптер | |
| 13 | Р***5 | РВД | |
| 14 | Р***5 | РВД | |
| 15 | Р***0 | РВД | |
| 16 | Р***5 | РВД | |
| 17 | Р***5 | РВД 12.28.4100.М22х1,5.0/45 | |
| 18 | Р***5 | РВД 12.28.1450.М22х1,5.0/45 | |
| 19 | 7***0 | Коллектор сливной | |
| 20 | 7***1 | Рукав 32х43-1,6 | |
| 21 | N***0 | Хомут червячный "NORMA" 32-50 | |
| 22 | 2***0 | Тройник | |
| 23 | М***а | Измерительная муфта | |
| 24 | 7***8 | Рукав 25х35-1,6 | |
| 25 | 7***8 | Штуцер | |
| 26 | П***3 | Прокладка | |
| 27 | 7***3 | Угольник | |
| 28 | 7***1 | Фланец | |
| 29 | Б***0 | Болт | |
| 30 | К***0 | Кольцо 024-029-30 | |
| 31 | 7***3 | Рукав 32х43-1,6 | |
| 32 | 7***3 | Спираль | |
| 33 | 7***2 | Угольник | |
| 34 | 7***1 | Фланец | |
| 35 | Б***8 | Болт М12х40.88 | |
| 36 | К***0 | Кольцо 050-055-30 | |
| 37 | T***R | Адаптер TN92GG-35LR | |
| 38 | 7***9 | Рукав 25х35-1,6 | |
| 39 | 7***6 | Рукав 16х25-1,6 | |
| 40 | 7***0 | Тройник | |
| 41 | 7***1 | Тройник | |
| 42 | 7***0 | Угольник | |
| 43 | T***R | Адаптер TN92GG-22LR | |
| 44 | D***М | Полуфланец DB-6000-1-М | |
| 45 | 7***2 | Фланец | |
| 46 | К***0 | Кольцо 020-025-30 | |
| 47 | T***R | Адаптер TN93-15LR | |
| 48 | Р***0 | РВД 10.33.1850.М18х1,5.0/90 | |
| 49 | Р***0 | РВД 16.25.2600.М26х1,5. фл.1.6000psi.0/90 | |
| 50 | 7***0 | Гидросистема привода вентилятора | |
| 51 | Б***6 | Болт М8х16 | |
| 52 | Ш***Г | Шайба | |
| 53 | Ш***4 | Шайба С8 х1,4 | |
| 54 | 2***4 | Хомут | |
| 55 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 56 | Б***0 | Болт М8х60 | |
| 57 | Б***0 | Болт | |
| 58 | Г***8 | Гайка М8 | |
| 59 | Б***6 | Болт М10х16 | |
| 60 | Ш***Г | Шайба 10 65Г | |
| 61 | Ш***0 | Шайба | |
| 62 | Ш***Г | Шайба 12 65Г | |
| 63 | Ш***Г | Шайба 6 65Г | |
| 64 | Ш***4 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
