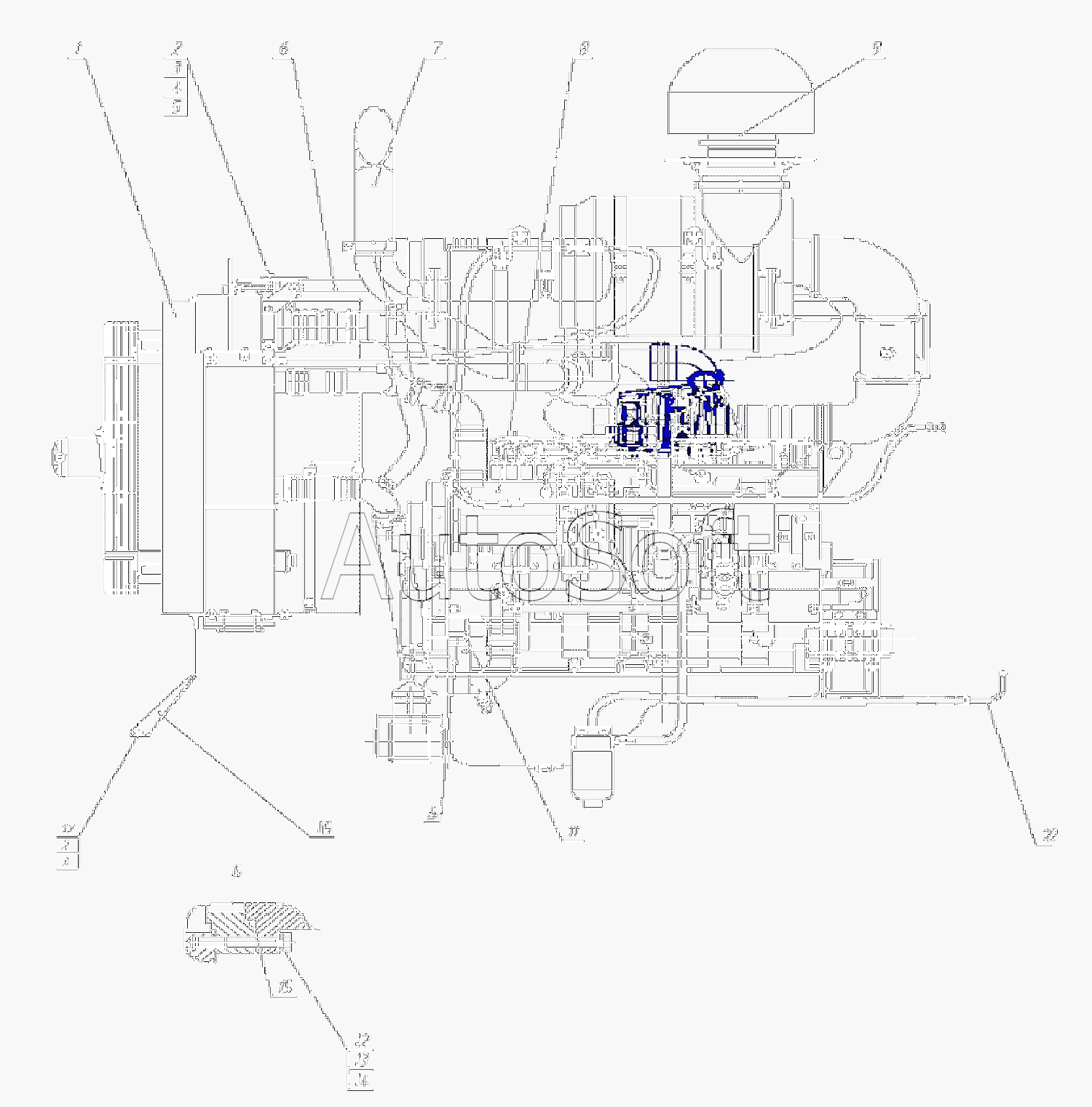

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.11) (2014). Установка силовая 770.22.00.00.00-01
/86.gif)
9
17
16
15
14
13
12
11
10
1
8
7
6
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Система охлаждения | |
| 2 | Б***0 | Болт М10х30 | |
| 3 | Г***0 | Гайка М10 | |
| 4 | Ш***Г | Шайба10.65Г | |
| 5 | Ш***0 | Шайба C.10 | |
| 6 | 7***0 | Рамка | |
| 7 | 7***0 | Установка глушителя | |
| 8 | 7***1 | Установка двигателя | |
| 9 | 7***0 | Установка воздухоочистителя | |
| 10 | 7***0 | Система питания | |
| 11 | R***1 | Насос аксиально-поршневой A10VN045ED72/52R-VSC12G70P-S4239 | |
| 12 | Б***0 | Болт М12х80 | |
| 13 | Ш***Г | Шайба12.65Г | |
| 14 | Ш***2 | Шайба C.12 | |
| 15 | К***2 | Кольцо 098-102-25-2-2 | |
| 16 | 1***0 | Заслонка | |
| 17 | Б***6 | Болт М10-6gх16.58.016 |
