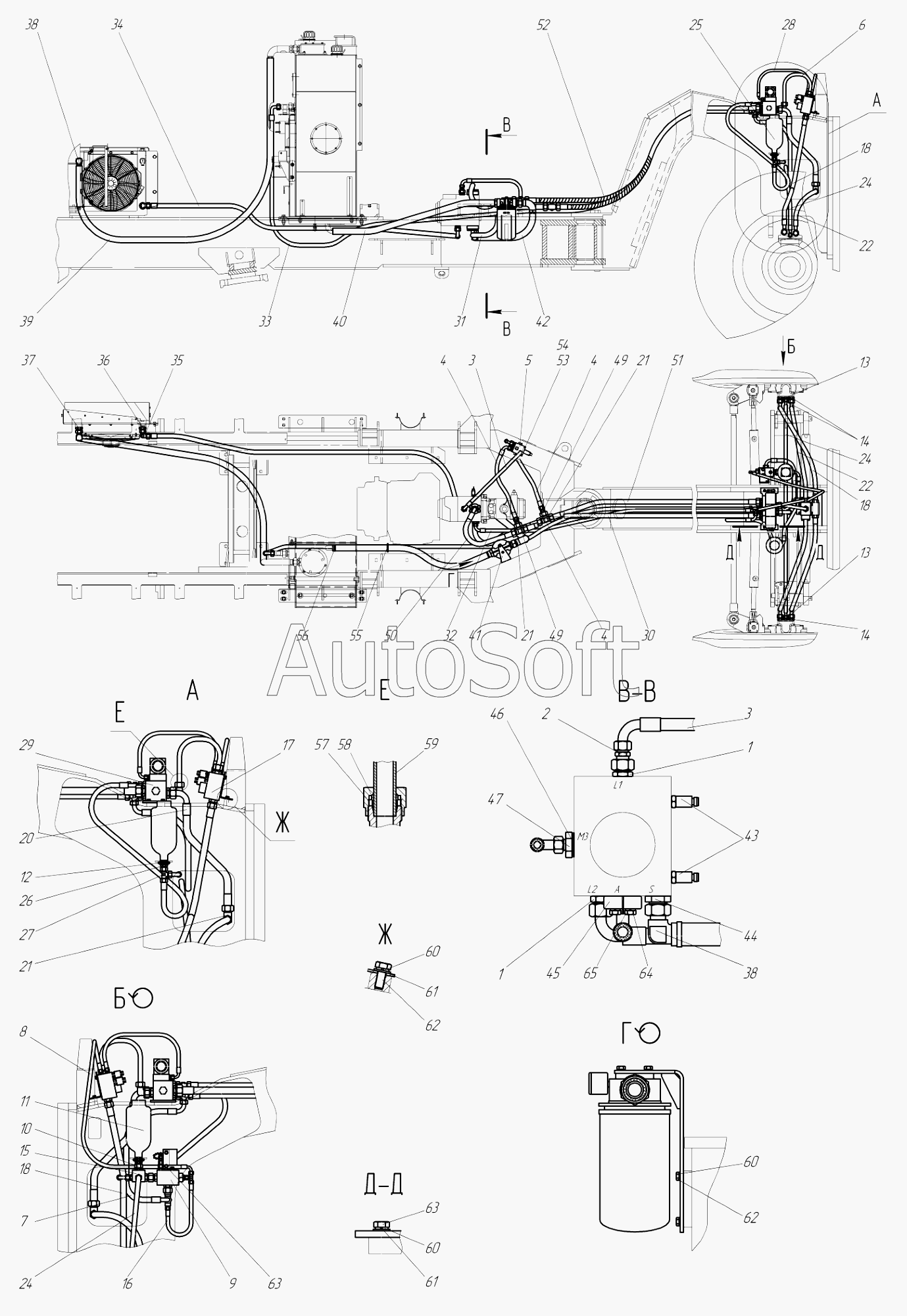

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.11) (2014). Гидросистема переднего моста 771.12.00.00.000
/71.gif)
41
49
49
47
46
45
44
43
42
50
40
39
38
38
37
36
35
34
33
51
52
53
54
55
56
57
58
59
60
60
60
61
61
62
62
63
63
64
65
17
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
1
1
18
18
18
20
21
21
21
22
22
24
24
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***N | Адаптер | |
| 2 | T***L | Адаптер | |
| 3 | Р***0 | РВД | |
| 4 | Р***0 | РВД 12.42.650.М24х1,5.0/90 | |
| 5 | 7***0 | Клапан промывочный | |
| 6 | 2***0 | Труба | |
| 7 | Р***0 | РВД 16.25.1000.М26х1,5.0/90 | |
| 8 | Р***0 | РВД | |
| 9 | 2***0 | Клапан предохранительный | |
| 10 | T***M | Адаптер TN126АGG-18LM | |
| 11 | A***2 | Аккумулятор ACCU-1,5L-0,5 bar – M33-M22 | |
| 12 | Г***5 | Гайка М33х1,5 | |
| 13 | T***F | Адаптер | |
| 14 | T***N | Адаптер | |
| 15 | 2***0 | Коллектор | |
| 16 | Р***5 | РВД | |
| 17 | 2***0 | Делитель потока | |
| 18 | Р***П | РВД 20.42.1350.М30х2.0/90.СП | |
| 19 | Р***П | РВД 20.42.1000.М30х2.0/90.СП | |
| 20 | Р***0 | РВД 20.42.600.М30х2.0/90 | |
| 21 | T***S | Адаптер | |
| 22 | Р***П | РВД 20.42.950.М30х2.0/90.СП | |
| 23 | Р***0 | РВД | |
| 24 | Р***0 | РВД | |
| 25 | A***2 | Аккумулятор ACCU-1,5L-8 bar – M33-M22 | |
| 26 | T***5 | Адаптер TN92GG-15LM22x1,5 | |
| 27 | T***L | Адаптер | |
| 28 | Р***0 | РВД 8.35.650.М16х1,5.0/90 | |
| 29 | 2***0 | Клапан свободного вращения в сборе | |
| 30 | Р***2 | РВД 20.42.5000.М30х2 | |
| 31 | Р***0 | РВД 20.42.650.М30х2.фл.1.6000psi.0/90 | |
| 32 | Р***0 | РВД 12.28.5150.М22х1,5.0/90 | |
| 33 | Р***5 | РВД 16.25.8200.М26х1,5 | |
| 34 | Р***0 | РВД 20.22.2800.М30х2.0/90 | |
| 35 | T***L | Адаптер TN119-22L | |
| 36 | T***1 | Адаптер TN92GG-22LR1 | |
| 37 | T***R | Адаптер TN92GG-28LR | |
| 38 | 2***0 | Угольник | |
| 39 | 7***3 | Рукав 32х43-1,6 | |
| 40 | 7***2 | Рукав 32х43-1,6 | |
| 41 | 7***0 | Фильтр всасывающий | |
| 42 | 7***1 | Рукав 32х43-1,6 | |
| 43 | P***6 | Датчик давления PRES-SENSOR-600B-MH2-9/16 | |
| 44 | T***U | Адаптер TN92-28L-15/16-12UN | |
| 45 | D***U | Полуфланец DB-6000-1-U | |
| 46 | П***3 | Прокладка | |
| 47 | 2***8 | Штуцер | |
| 48 | Р***0 | РВД 20.42.450.М30х2.фл.1.6000psi.0/90 | |
| 49 | T***S | Адаптер TN132А-20/16S | |
| 50 | Р***0 | РВД 12.42.800.М24х1,5.0/90 | |
| 51 | Р***2 | РВД 20.42.4800.М30х2 | |
| 52 | С***2 | Спираль гибкая SAFEPLAST 32 черного цвета | |
| 53 | В***5 | Винт | |
| 54 | Ш***Г | Шайба 5 65Г | |
| 55 | Х***0 | Хомут-стяжка 7,6х400 | |
| 56 | N***0 | Хомут червячный "NORMA" 32-50 | |
| 57 | T***S | Гайка накидная TN81-20S | |
| 58 | К***S | Кольцо врезное TN88-20S | |
| 59 | 2***1 | Труба | |
| 60 | Ш***Г | Шайба | |
| 61 | Ш***4 | Шайба С.8х1,4 | |
| 62 | Б***0 | Болт | |
| 63 | Б***5 | Болт | |
| 64 | Ш***Г | Шайба 12 65Г | |
| 65 | 2***6 | Болт |
