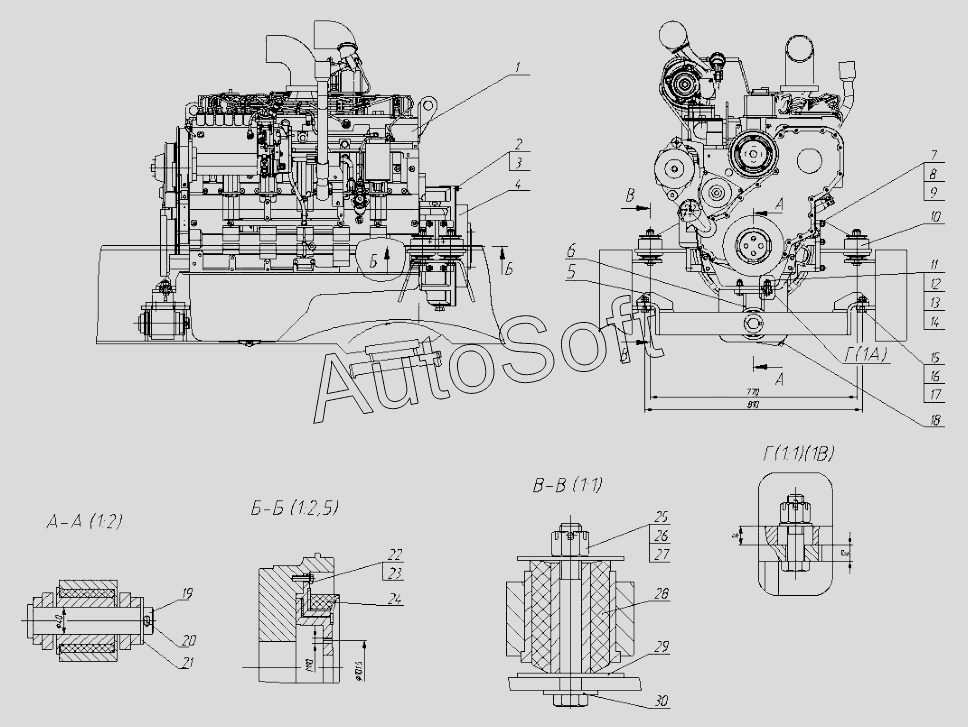

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Установка двигателя 760.22.01.00.000-00
/97.gif)
16
30
29
28
27
26
25
24
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Двигатель | |
| 2 | Б***0 | Болт М10х20 | |
| 3 | Ш***Г | Шайба10.65Г | |
| 4 | 7***0 | Кожух | |
| 5 | 2***2 | Кронштейн | |
| 6 | 7***0 | Опора | |
| 7 | Г***6 | Гайка М12-6H.6.016 | |
| 8 | Ш***Г | Шайба12.65Г | |
| 9 | Ш***5 | Шпилька М12х35 | |
| 10 | 7***0 | Опора | |
| 11 | 7***3 | Болт | |
| 12 | Г***2 | Гайка М12 | |
| 13 | Ш***2 | Шайба С.12 | |
| 14 | Ш***6 | Шплинт | |
| 15 | Б***0 | Болт М16х50 | |
| 16 | Г***6 | Гайка М16 | |
| 17 | Ш***6 | Шайба С.16 | |
| 18 | 0***4 | Пробка | |
| 19 | 2***1 | Ось | |
| 20 | Ш***0 | Шплинт 8х80 | |
| 21 | 2***2 | Шайба | |
| 22 | 2***8 | Шайба стопорная | |
| 23 | 7***2 | Болт | |
| 24 | C***5 | Муфта CENTAX-SEC 012V-00035-FAKO-228395 | |
| 25 | 2***7 | Болт | |
| 26 | Г***6 | Гайка М16 | |
| 27 | Ш***0 | Шплинт 4х40 | |
| 28 | 2***0 | Амортизатор | |
| 29 | 2***1 | Шайба | |
| 30 | 2***3 | Шайба |
