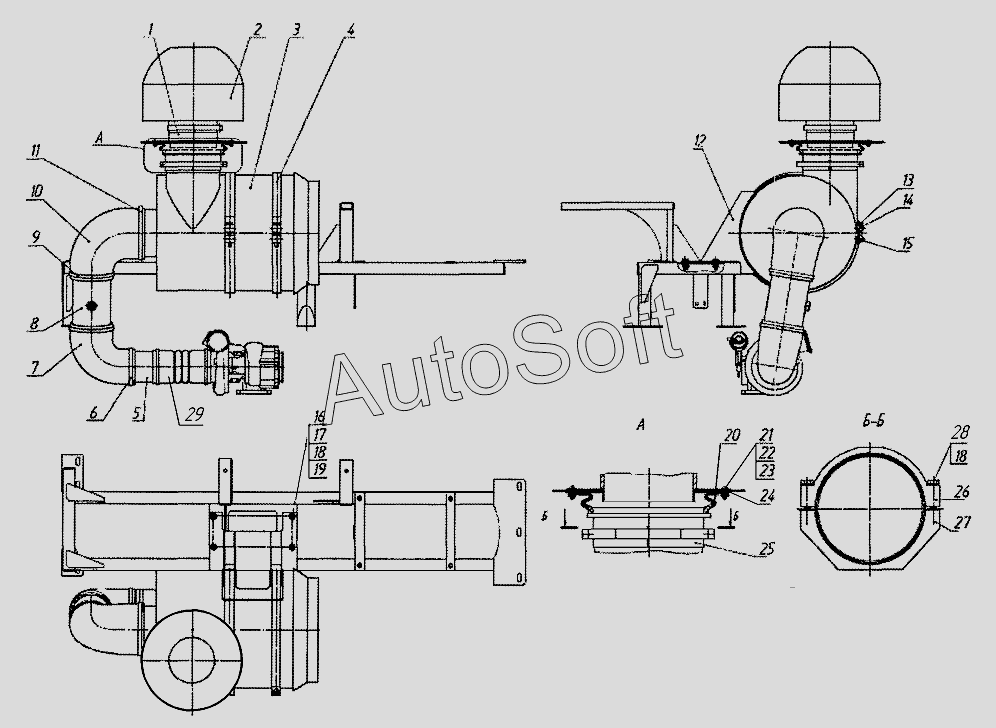

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Установка воздухоочистителя 760.22.04.00.000-00
/102.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Переходник | |
| 2 | А***0 | Моноциклон АР8410 | |
| 3 | Ф***0 | Фильтр воздушный ФВ725.1109510 | |
| 4 | 7***1 | Стяжка | |
| 5 | 7***9 | Переходник | |
| 6 | N***0 | Хомут червячный | |
| 7 | P***2 | Элемент фильтра | |
| 8 | 7***0 | Патрубок | |
| 9 | N***0 | Хомут червячный NORMA 120-140 | |
| 10 | 3***9 | Патрубок | |
| 11 | R***4 | Хомут силовой одноболтовый | |
| 12 | 7***0 | Кронштейн | |
| 13 | Б***0 | Болт М10х60 | |
| 14 | 2***9 | Бонка | |
| 15 | 2***0 | Бонка | |
| 16 | Б***0 | Болт М10х30 | |
| 17 | Г***0 | Гайка М10 | |
| 18 | Ш***Г | Шайба10.65Г | |
| 19 | Ш***0 | Шайба С.10 | |
| 20 | 7***4 | Патрубок | |
| 21 | В***6 | Винт М6х16 | |
| 22 | Г***6 | Гайка | |
| 23 | Ш***Г | Шайба | |
| 24 | 7***8 | Прокладка | |
| 25 | 7***5 | Переходник | |
| 26 | 7***7 | Хомут | |
| 27 | 7***6 | Хомут | |
| 28 | Б***5 | Болт | |
| 29 | Р***0 | Рукав силиконовый |
