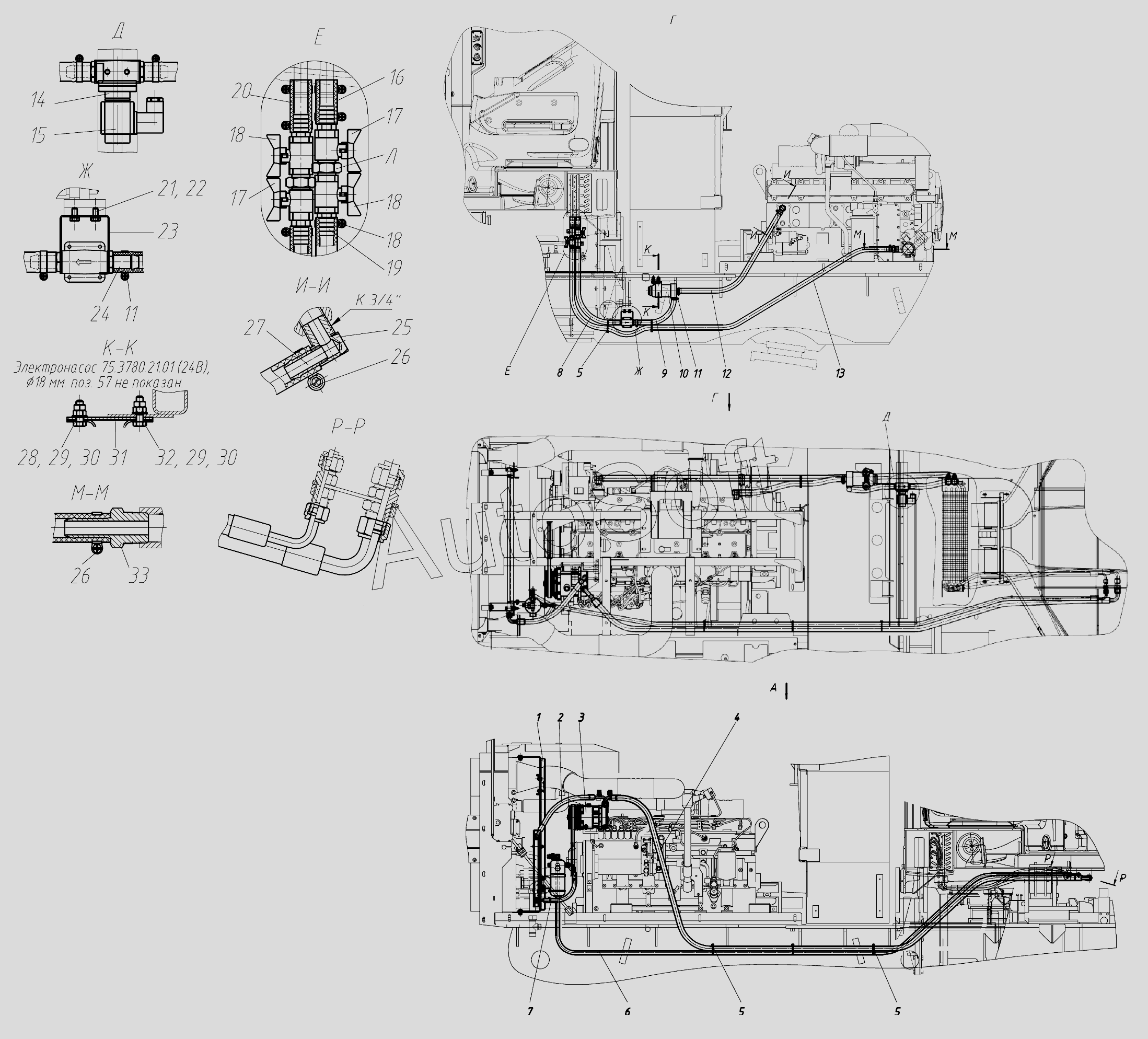

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Установка системы климатической 760.31.00.00.000-03
/104.gif)
21
8
9
10
11
11
12
13
14
15
16
17
17
18
18
18
19
20
7
22
23
24
25
26
26
27
28
29
29
30
30
31
32
33
3
2
1
4
5
5
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 760.31.01.00.001 | 7***1 | Вилка | |
| 760.31.01.00.002 | 7***2 | Вилка | |
| 760.31.05.00.001 | 7***1 | Кронштейн | |
| 760.31.05.00.002 | 7***2 | Ребро | |
| DA-8141SE-1.05.02.012 | D***2 | Ресивер DA-8141 SE-1.05.02.012 | |
| HP/LPSE-1.05.01.001 | H***1 | Датчик давления HP/LP SE-1.05.01.001 | |
| SE-1.04.01.117 | S***7 | Конденсатор | |
| SE-4.07.01.017 | S***7 | Ремень AVX 13x1200 | |
| SE-I.03.01.120 | S***0 | Компрессор | |
| БолтM10-8gx40.109.40X.016 | Б***6 | Болт M10-8gx40.109.40X.016 | |
| БолтM6-6gx16.58.016 | Б***6 | Болт M6-6gx 16.58.016 | |
| БолтM8-6gx20.58.016 | Б***6 | Болт | |
| ГайкаМ10-6Н.6.016 | Г***6 | Гайка-6Н.6.016 | |
| ГайкаМ12-6Н.05.016 | Г***6 | Гайка М12-6Н.05.016 | |
| ГайкаМ6-6Н.6.016 | Г***6 | Гайка М6-6Н.6.016 | |
| ГайкаМ8-6Н.6.016 | Г***6 | Гайка-6Н.6.016 | |
| Шайба10.65Г.016 | Ш***6 | Шайба | |
| Шайба6.65Г.016 | Ш***6 | Шайба 6.65Г.016 | |
| Шайба8.65Г.016 | Ш***6 | Шайба.65Г.016 | |
| ШайбаС.10.02.Ст3сп.016 | Ш***6 | Шайба С.10.02.Ст3сп.016 | |
| 1 | 7***0 | Установка конденсатора | |
| 2 | S***8 | Хладонопровод компрессор-конденсатор 90°х90° L=700 мм SE-1.06.02.198 | |
| 3 | 7***0 | Установка компрессора | |
| 4 | S***8 | Хладонопровод испаритель компрессор 90°(б/г)х90° R134а L=3000 мм SE-1.06.05.198 | |
| 5 | 4***0 | Хомут пластиковый | |
| 6 | S***8 | Хладонопровод ресивер-испаритель 90°х90° (б/г) L=2600 мм SE-1.06.04.198 | |
| 7 | S***8 | Хладонопровод конденсатор-ресивер 90°х90° L=600 мм SE-1.06.03.198 | |
| 8 | 7***6 | Рукав | |
| 9 | 7***2 | Рукав | |
| 10 | 7***1 | Электронасос | |
| 11 | N***7 | Хомут червячный «NORMA»16-27 | |
| 12 | 7***4 | Рукав | |
| 13 | 7***5 | Рукав | |
| 14 | 0***2 | Клапан соленоидный | |
| 15 | 0***7 | Катушка | |
| 16 | 7***2 | Рукав | |
| 17 | V***2 | Кран шаровый VALTEC BT00000012 | |
| 18 | В***m | Кран с рукояткой-бабочкой | |
| 19 | V***6 | Штуцер VALTEC ФМ00151216 | |
| 20 | 7***3 | Рукав | |
| 21 | Б***6 | Болт М6-6gх12.58.016 | |
| 22 | Ш***6 | Шайба 6.65Г.016 | |
| 23 | S***7 | Кронштейн крепления клапана SE-1.02.06.037 | |
| 24 | 7***1 | Ниппель | |
| 25 | 7***5 | Переходник | |
| 26 | R***5 | Хомут силовой одноболтовый | |
| 27 | 7***6 | Ниппель | |
| 28 | Б***6 | Болт М8-6gх25.58.016 | |
| 29 | Г***6 | Гайка-6Н.6.016 | |
| 30 | Ш***6 | Шайба С.8.02.Ст3сп.016 | |
| 31 | 7***1 | Переходник | |
| 32 | Б***6 | Болт | |
| 33 | 2***6 | Ниппель |
