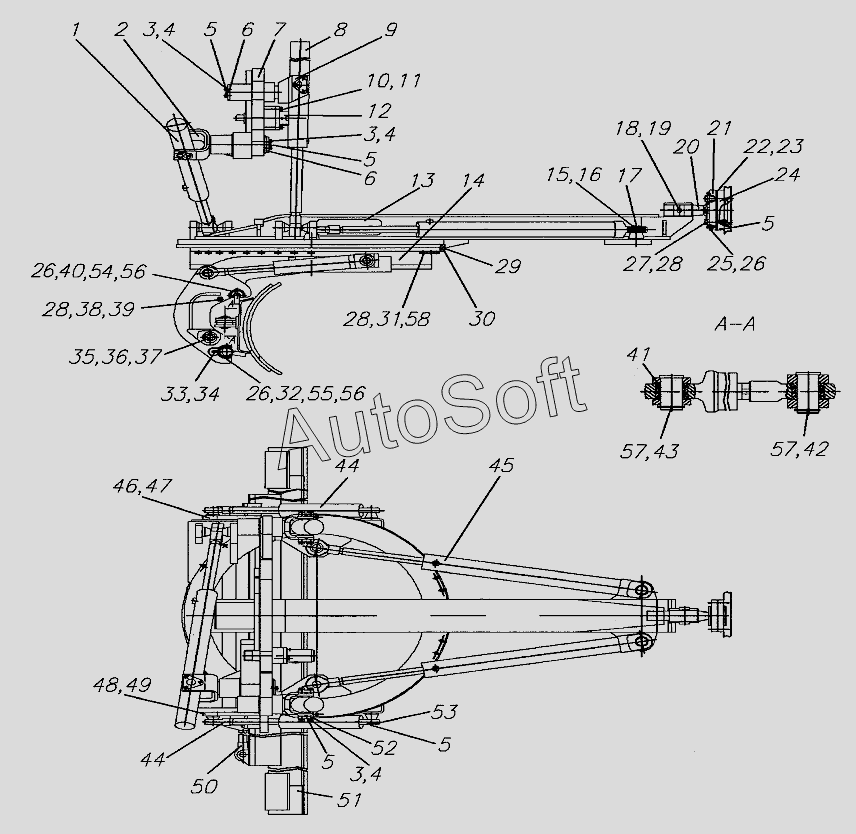

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Оборудование рабочее 257.07.00.00.000-02
/13.gif)
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
30
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
16
2
3
3
3
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гидроцилиндр | |
| 2 | 2***2 | Вилка | |
| 3 | Б***0 | Болт М16х40 | |
| 4 | Ш***Г | Шайба16.65Г | |
| 5 | М***6 | Масленка 1.3.Ц6 | |
| 6 | 2***7 | Крышка | |
| 7 | 2***0 | Кронштейн | |
| 8 | 2***1 | Гидроцилиндр | |
| 9 | 2***0 | Вилка | |
| 10 | Б***0 | Болт М20х50 | |
| 11 | Ш***Г | Шайба 20.65Г | |
| 12 | 2***0 | Цилиндр фиксатора | |
| 13 | 2***1 | Рама тяговая | |
| 14 | 2***0 | Круг поворотный | |
| 15 | Б***0 | Болт | |
| 16 | Ш***Г | Шайба 8.65Г | |
| 17 | 2***8 | Шайба | |
| 18 | 2***2 | Палец | |
| 19 | Ш***5 | Шплинт 8х45 | |
| 20 | 2***1 | Шкворень | |
| 21 | 2***3 | Опора | |
| 22 | 2***5 | Прокладка | |
| 23 | 2***1 | Прокладка | |
| 24 | 2***4 | Опора | |
| 25 | Б***0 | Болт | |
| 26 | Ш***Г | Шайба10.65Г | |
| 27 | Б***0 | Болт М24х2х90 | |
| 28 | Ш***Г | Шайба | |
| 29 | 2***2 | Прокладка | |
| 30 | 2***1 | Сектор | |
| 31 | 2***1 | Болт | |
| 32 | 7***1 | Вкладыш | |
| 33 | В***5 | Винт В.М10х45 | |
| 34 | Г***0 | Гайка М10 | |
| 35 | 2***7 | Гайка | |
| 36 | 2***8 | Шайба | |
| 37 | Ш***6 | Шплинт 8х80.06 | |
| 38 | 2***4 | Стяжка | |
| 39 | Г***2 | Гайка М24х2 | |
| 40 | 2***3 | Вкладыш | |
| 41 | 2***2 | Втулка | |
| 42 | 2***0 | Палец | |
| 43 | 2***1 | Палец | |
| 44 | Г***1 | Гидроцилиндр ГЦ02-80х50х280 Т УХЛ1 | |
| 45 | Г***Т | Гидроцилиндр | |
| 46 | 2***0 | Кронштейн | |
| 47 | 2***0 | Кронштейн | |
| 48 | 2***0 | Кронштейн | |
| 49 | 2***0 | Кронштейн | |
| 50 | Г***Т | Гидроцилиндр | |
| 51 | 2***0 | Отвал | |
| 52 | 2***0 | Втулка | |
| 53 | В***0 | Кольцо В40 | |
| 54 | 2***5 | Крышка | |
| 55 | 2***4 | Крышка | |
| 56 | Б***5 | Болт М10х25 | |
| 57 | В***0 | Кольцо В50 | |
| 58 | 1***9 | Заглушка |
