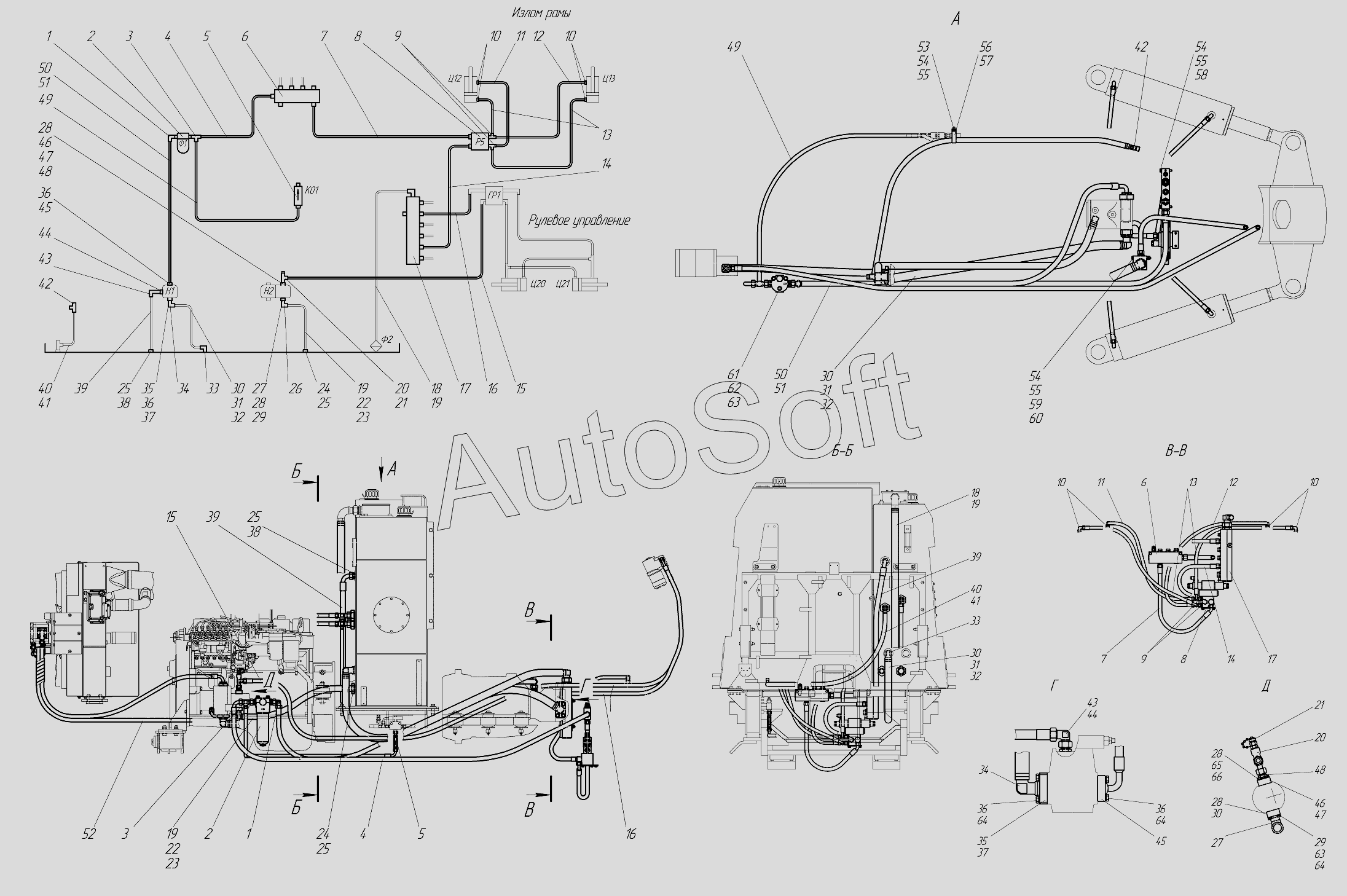

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Гидросистема рамы подмоторной 730.15.01.00.000
/52.gif)
42
42
50
50
49
49
48
48
47
47
46
46
45
45
44
44
43
43
51
51
41
41
40
40
39
39
39
38
38
37
37
36
36
36
36
35
35
34
34
52
53
54
54
54
55
55
55
56
57
58
59
60
61
62
63
63
64
64
64
65
66
9
9
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
10
10
18
18
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
25
25
26
27
27
28
28
28
28
29
29
30
30
30
30
31
31
31
32
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***L | Адаптер TN119-18L | |
| 2 | 7***1 | Фильтр напорный | |
| 3 | 7***0 | Тройник | |
| 4 | 1***0 | РВД | |
| 5 | 7***0 | Клапан обратный | |
| 6 | 7***0 | Коллектор напорный | |
| 7 | 1***5 | РВД | |
| 8 | 2***0 | Гидрораспределитель | |
| 9 | T***L | Адаптер | |
| 10 | T***2 | Адаптер | |
| 11 | 1***5 | РВД | |
| 12 | 1***5 | РВД | |
| 13 | 1***0 | РВД | |
| 14 | 1***5 | РВД | |
| 15 | 1***5 | РВД | |
| 16 | 1***5 | РВД | |
| 17 | 7***0 | Коллектор сливной | |
| 18 | 7***7 | Рукав 32х43-1,6 ГОСТ10362 | |
| 19 | Х***0 | Хомут червячный | |
| 20 | 2***0 | Тройник | |
| 21 | S***4 | Ниппель-манометр | |
| 22 | 7***3 | Рукав 25х35-1,6 | |
| 23 | 7***1 | Спираль | |
| 24 | 7***8 | Штуцер | |
| 25 | П***3 | Прокладка | |
| 26 | 7***3 | Угольник | |
| 27 | 7***1 | Фланец | |
| 28 | Б***0 | Болт | |
| 29 | 0***0 | Кольцо 024-029-30 | |
| 30 | 7***6 | Рукав 32х43-1,6 | |
| 31 | 7***3 | Спираль | |
| 32 | Х***0 | Хомут червячный 40-60 | |
| 33 | 7***5 | Угольник | |
| 34 | 7***4 | Угольник | |
| 35 | 7***1 | Фланец | |
| 36 | Б***8 | Болт М12х40.88 | |
| 37 | 0***0 | Кольцо 050-055-30 | |
| 38 | 7***1 | Штуцер | |
| 39 | 2***0 | РВД | |
| 40 | 7***1 | Рукав 16х25-1,6 | |
| 41 | Х***7 | Хомут червячный | |
| 42 | 7***1 | Тройник | |
| 43 | T***L | Адаптер TN119-22L | |
| 44 | T***R | Адаптер TN92GG-22LR | |
| 45 | D***М | Полуфланец | |
| 46 | 7***2 | Фланец | |
| 47 | 0***0 | Кольцо 020-025-30 | |
| 48 | T***R | Адаптер TN93-15LR | |
| 49 | 1***0 | РВД | |
| 50 | 2***0 | Рукав в сборе | |
| 51 | 3***8 | Кольцо резиновое | |
| 52 | 7***0 | Гидросистема привода вентилятора | |
| 53 | Б***6 | Болт М8х16 | |
| 54 | Ш***Г | Шайба 8.65Г | |
| 55 | Ш***4 | Шайба С8 х1,4 | |
| 56 | 2***4 | Хомут | |
| 57 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 58 | Б***0 | Болт М8х60 | |
| 59 | Б***0 | Болт | |
| 60 | Г***8 | Гайка М8 | |
| 61 | Б***6 | Болт М10х16 | |
| 62 | Ш***Г | Шайба10.65Г | |
| 63 | Ш***0 | Шайба | |
| 64 | Ш***Г | Шайба12.65Г | |
| 65 | Ш***Г | Шайба | |
| 66 | Ш***6 | Шайба |
