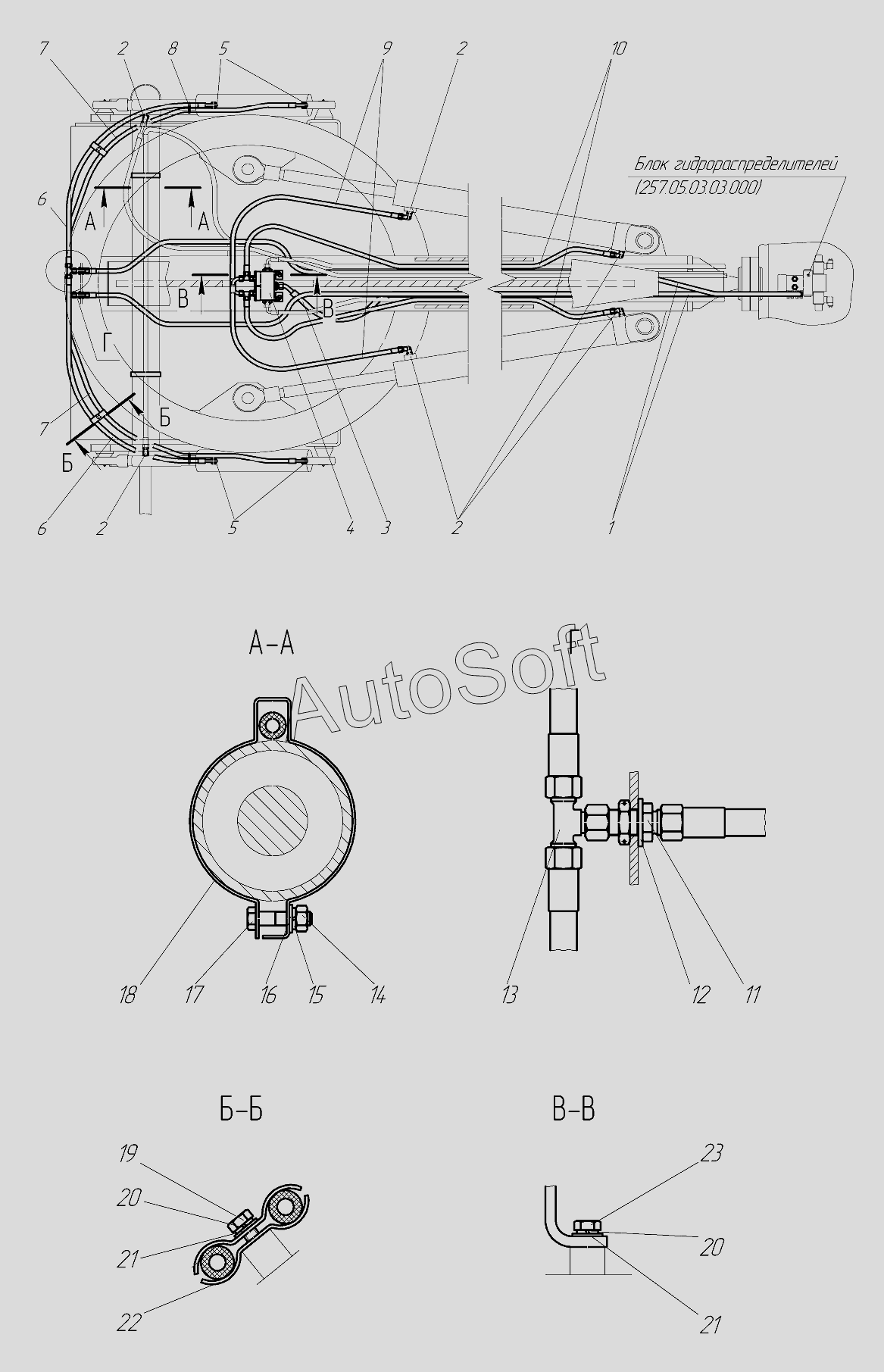

Каталог запасных частей к технике: Брянский Арсенал TG-250 (782-80) (2017). Гидросистема рабочего оборудования 730.15.04.00.000-82
/87.gif)
1
2
2
2
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
23
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рукав в сборе | |
| 2 | T***2 | Адаптер | |
| 3 | 2***0 | Рукав в сборе | |
| 4 | 7***1 | Блок клапанов | |
| 5 | T***2 | Адаптер | |
| 6 | 2***0 | Рукав в сборе | |
| 7 | 2***0 | Рукав в сборе | |
| 8 | Х***й | Хомут-стяжка 7,6х400 черный | |
| 9 | 2***0 | Рукав в сборе | |
| 10 | 2***0 | Рукав в сборе | |
| 11 | T***L | Адаптер TN102-12L | |
| 12 | Ш***8 | Шайба С18 | |
| 13 | T***L | Адаптер TN120-12L | |
| 14 | Г***0 | Гайка М10 | |
| 15 | Ш***Г | Шайба10.65Г | |
| 16 | Ш***0 | Шайба | |
| 17 | Б***0 | Болт М10х30 | |
| 18 | 2***5 | Хомут | |
| 19 | Б***0 | Болт М8х30 | |
| 20 | Ш***Г | Шайба 8.65Г | |
| 21 | Ш***8 | Шайба С8 | |
| 22 | Б***6 | Болт М8х16 | |
| 23 | 6***2 | Скоба |
