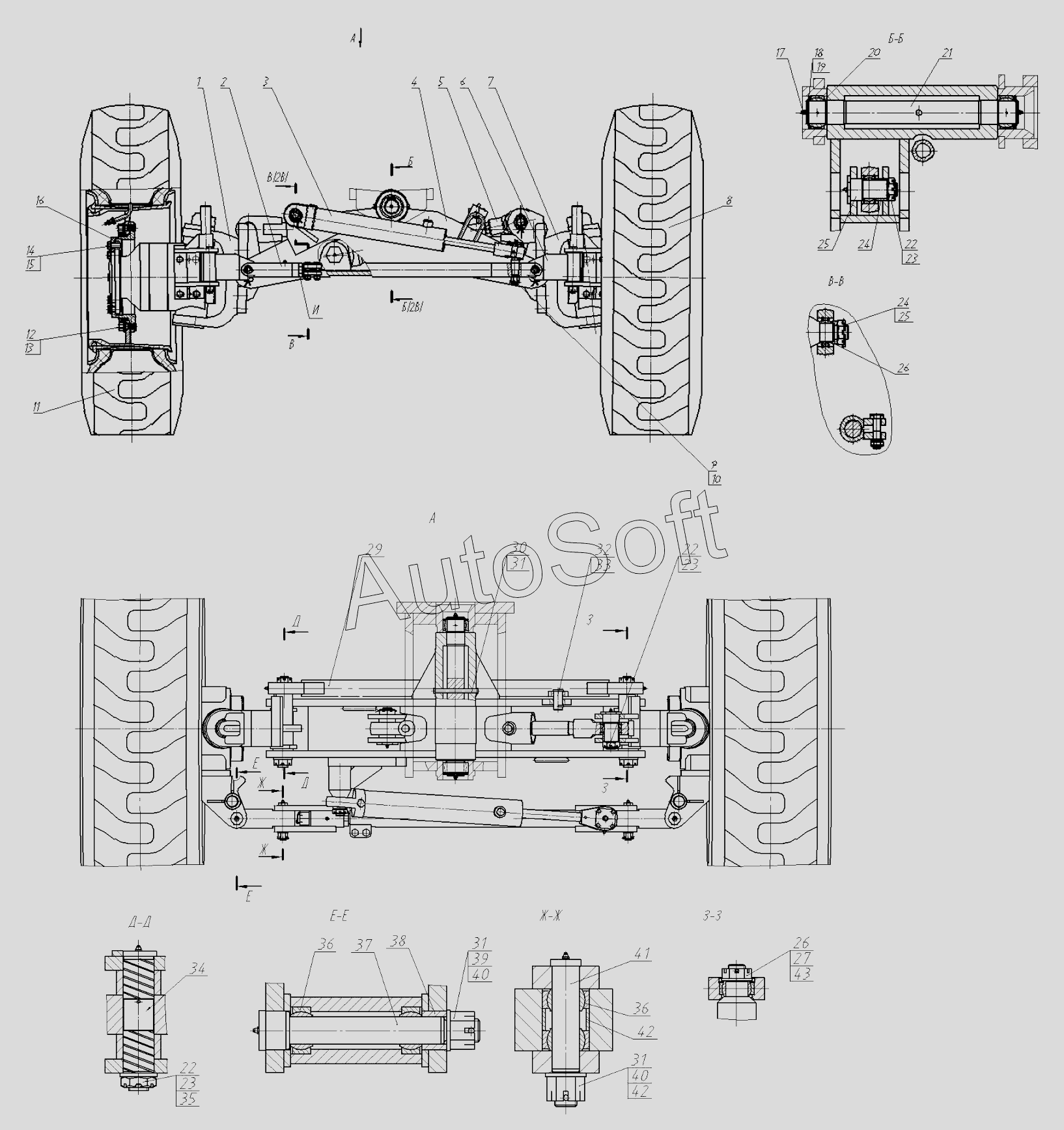

Каталог запасных частей к технике: Брянский Арсенал TG-250 (782-80) (2017). Мост передний 781.66.00.00.000-80
/9.gif)
33
23
23
23
24
24
25
25
26
26
27
28
29
30
31
31
31
32
22
22
22
34
35
36
36
37
38
39
40
40
41
42
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Гидромотор | |
| 2 | 2***0 | Тяга | |
| 3 | 7***0 | Гидроцилиндр | |
| 4 | 7***1 | Балка | |
| 5 | 9***7 | Гидроцилиндр ГЦО2-100х63х250 Э | |
| 6 | 2***0 | Крестовина | |
| 7 | 7***0 | Гидромотор | |
| 8 | 7***0 | Колесо | |
| 9 | Г***6 | Гайка М24х2-7H.8.45.016 | |
| 10 | Ш***6 | Шплинт 5х45.06 | |
| 11 | 7***1 | Колесо | |
| 12 | Г***5 | Гайка колесная | |
| 13 | 2***2 | Болт колесный | |
| 14 | Б***9 | Болт М20х1,5-8gх45.129.30ХГСА.019 | |
| 15 | 2***8 | Шайба | |
| 16 | 7***0 | Ступица | |
| 17 | М***6 | Масленка 1.3.Ц6 | |
| 18 | 2***3 | Крышка | |
| 19 | В***0 | Кольцо В60 | |
| 20 | Ш***0 | Подшипник | |
| 21 | 7***1 | Ось | |
| 22 | Г***6 | Гайка М36х3-7Н.05.016 | |
| 23 | Ш***6 | Шплинт 6,3х71.06 | |
| 24 | 7***3 | Втулка | |
| 25 | 7***2 | Ось | |
| 26 | Г***6 | Гайка М30х2-7Н.05.016 | |
| 27 | Ш***6 | Шплинт 6,3х63.06 | |
| 28 | 7***4 | Крышка | |
| 29 | 7***0 | Штанга | |
| 30 | 7***7 | Палец | |
| 31 | Ш***6 | Шплинт | |
| 32 | 2***5 | Защелка | |
| 33 | 2***3 | Палец | |
| 34 | 2***3 | Ось | |
| 35 | Ш***6 | Шайба С.36.02.Ст3сп.016 | |
| 36 | Ш***5 | Подшипник | |
| 37 | 2***4 | Ось | |
| 38 | 2***2 | Втулка | |
| 39 | Г***6 | Гайка 2М20х1,5-7Н.8.45.016 | |
| 40 | Ш***6 | Шайба С.20.02.Ст3сп.016 | |
| 41 | 2***1 | Ось | |
| 42 | 2***2 | Втулка | |
| 43 | Ш***6 | Шайба С.30.02.Ст3сп.016 |
