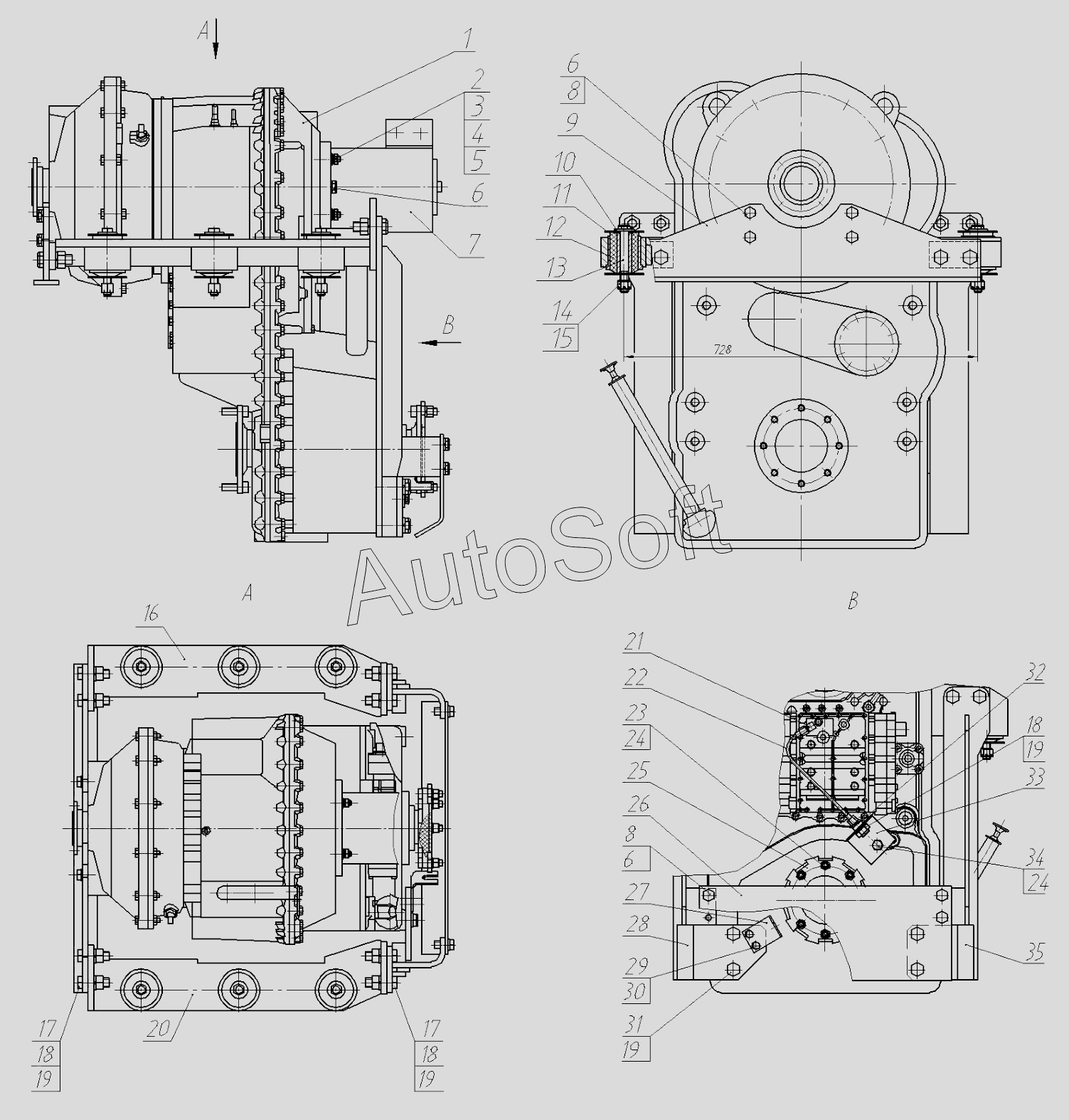

Каталог запасных частей к технике: Брянский Арсенал TG-250 (782-80) (2017). Установка коробки передач 760.03.01.00.000-06
/15.gif)
27
19
19
19
19
20
21
22
23
24
24
25
26
18
18
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
6
6
7
8
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Коробка перемены передач 6WG-210 | |
| 2 | Г***6 | Гайка М12-6Н.6.016 | |
| 3 | Ш***6 | Шайба 12.65Г.016 | |
| 4 | Ш***6 | Шайба С.12.02.Ст3сп.016 | |
| 5 | Ш***6 | Шпилька М12-6gх35.88.45.016 | |
| 6 | Ш***6 | Шайба.65Г.016 | |
| 7 | 9***4 | Насос | |
| 8 | Б***6 | Болт М16-6gх35.109.40Х.016 | |
| 9 | 7***0 | Кронштейн | |
| 10 | 2***0 | Шайба | |
| 11 | 2***0 | Шайба | |
| 12 | 2***0 | Амортизатор | |
| 13 | 2***7 | Болт | |
| 14 | Г***6 | Гайка М16-6Н.8.45.016 | |
| 15 | Ш***6 | Шплинт | |
| 16 | 7***0 | Кронштейн | |
| 17 | Б***6 | Болт М20-6gх60.88.40Х.016 | |
| 18 | Г***6 | Гайка М20-6Н.6.016 | |
| 19 | Ш***6 | Шайба 20.65Г.016 | |
| 20 | 7***0 | Кронштейн | |
| 21 | 2***1 | Штуцер | |
| 22 | Р***5 | РВД 6.23.500 М14х1.5 | |
| 23 | 2***7 | Гайка | |
| 24 | Ш***6 | Шайба 14.65Г.016 | |
| 25 | 2***8 | Переходник | |
| 26 | 2***4 | Кожух | |
| 27 | 2***6 | Кронштейн | |
| 28 | 2***0 | Кронштейн | |
| 29 | Б***6 | Болт М10-6gх16..58.016 | |
| 30 | Ш***6 | Шайба | |
| 31 | Б***6 | Болт М20-6gх40.88.40Х.016 | |
| 32 | 2***3 | Кронштейн | |
| 33 | 2***4 | Болт | |
| 34 | Б***6 | Болт М14-6gх20.58.016 | |
| 35 | 2***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
