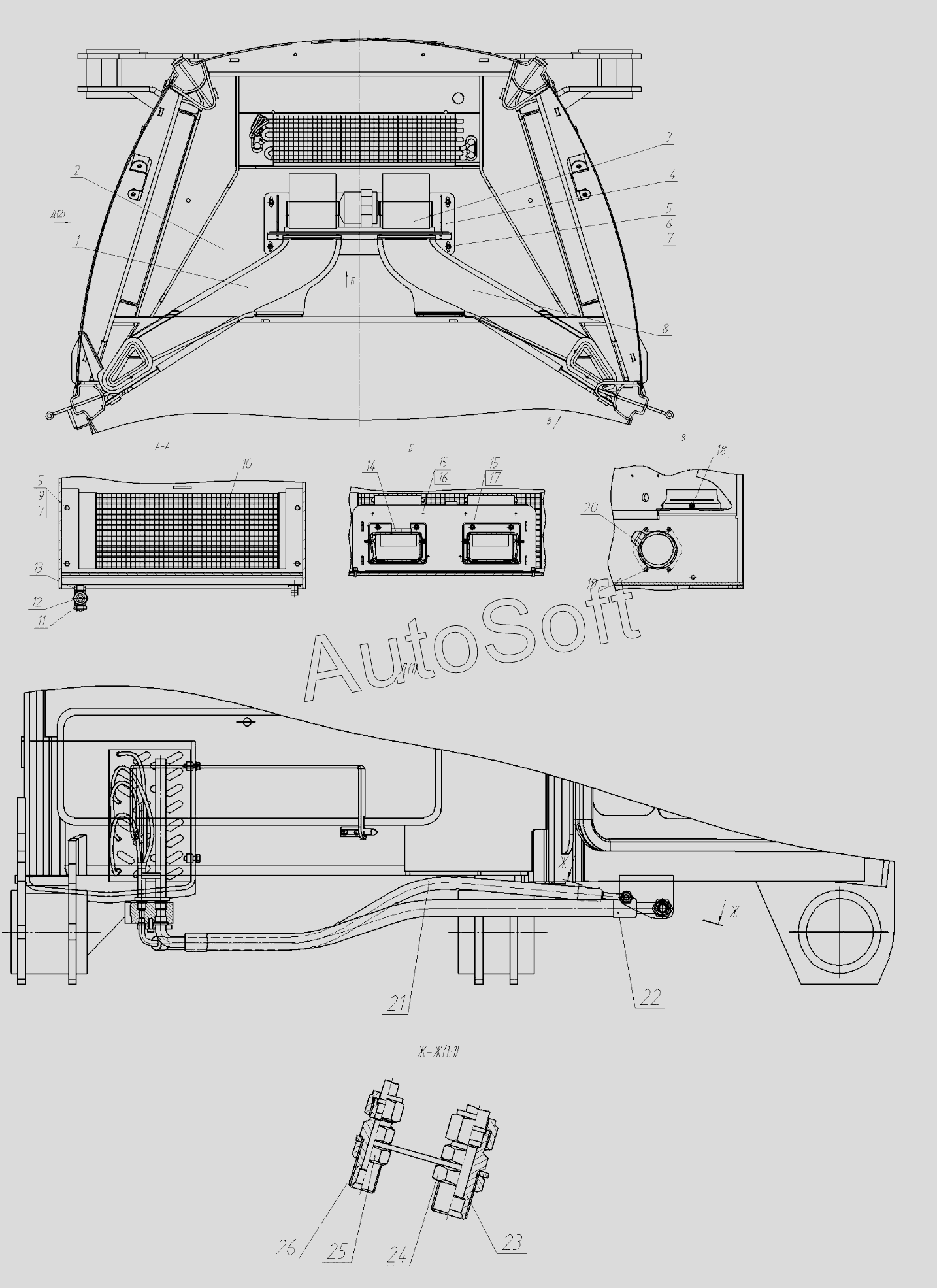

Каталог запасных частей к технике: Брянский Арсенал TG-250 (782-80) (2017). Установка воздушных каналов и теплообменника 171.01.03.00.000
/37.gif)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Канал воздушный нижний правый в сборе | |
| 2 | 1***0 | Установка теплоизоляции | |
| 3 | S***2 | Вентилятор | |
| 4 | 1***0 | Кронштейн | |
| 5 | Б***6 | Болт М6-6gх20.58.016 | |
| 6 | Ш***6 | Шайба 6.65Г.016 | |
| 7 | Ш***6 | Шайба С.6.02.Ст3сп.016 | |
| 8 | B***0 | Канал воздушный нижний левый в сборе | |
| 9 | Г***6 | Гайка М6-6Н.6.016 | |
| 10 | S***0 | Теплообменник | |
| 11 | S***6 | Пластина | |
| 12 | S***0 | Вентиль терморегулирующий | |
| 13 | S***5 | Пластина | |
| 14 | 1***1 | Прокладка | |
| 15 | Ш***6 | Шайба С.4.02.Ст3сп.016 | |
| 16 | В***6 | Винт М4х8.88.016 | |
| 17 | В***6 | Винт М4х10.88.016 | |
| 18 | С***6 | Саморез с пресс-шайбой 4,2х16 оцинкованный острый | |
| 19 | В***6 | Винт В.М4-6gх25.58.016 | |
| 20 | 1***2 | Прокладка | |
| 21 | S***3 | Хладонопровод испаритель-разъем | |
| 22 | S***4 | Хладонопровод разъем-испаритель | |
| 23 | S***4 | Переходник | |
| 24 | S***6 | Гайка | |
| 25 | S***5 | Гайка | |
| 26 | S***3 | Переходник |
