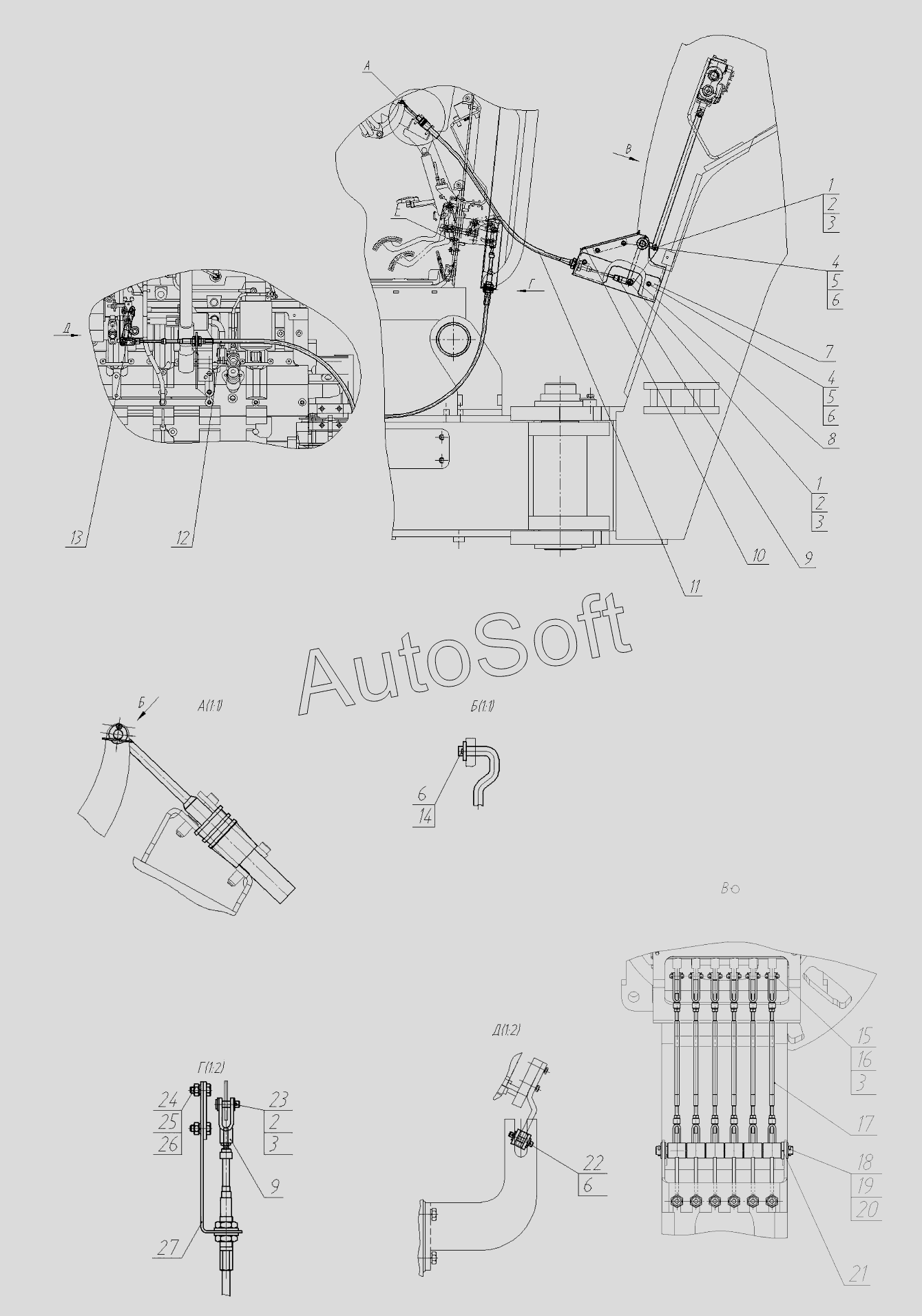

Каталог запасных частей к технике: Брянский Арсенал TG-250 (782-80) (2017). Тяги управления 770.08.00.00.000-01
/56.gif)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Палец | |
| 2 | Ш***6 | Шайба С.8.02.Ст3сп.016 | |
| 3 | Ш***6 | Шплинт 2,5х16.06 | |
| 4 | Б***6 | Болт М6-6gх16.58.016 | |
| 5 | Ш***6 | Шайба 6.65Г.016 | |
| 6 | Ш***6 | Шайба С.6.02.Ст3сп.016 | |
| 7 | 7***2 | Крышка | |
| 8 | 7***0 | Рычаг | |
| 9 | 2***0 | Вилка | |
| 10 | 7***0 | Крышка | |
| 11 | 4***) | Трос 4-50-950 (А) | |
| 12 | 1***) | Трос дистанционного управления | |
| 13 | 2***2 | Вилка | |
| 14 | Ш***6 | Шплинт 2х14.06 | |
| 15 | 7***9 | Палец | |
| 16 | Ш***6 | Шайба С.10.02.Ст3сп.016 | |
| 17 | 7***1 | Тяга | |
| 18 | 7***1 | Ось | |
| 19 | Ш***6 | Шайба С.20.02.Ст3сп.016 | |
| 20 | Ш***6 | Шплинт 5х36.06 | |
| 21 | 7***7 | Кольцо | |
| 22 | 7***4 | Палец | |
| 23 | 2***1 | Палец | |
| 24 | Б***6 | Болт | |
| 25 | Г***6 | Гайка-6Н.6.016 | |
| 26 | Ш***6 | Шайба.65Г.016 | |
| 27 | 7***2 | Держатель |
