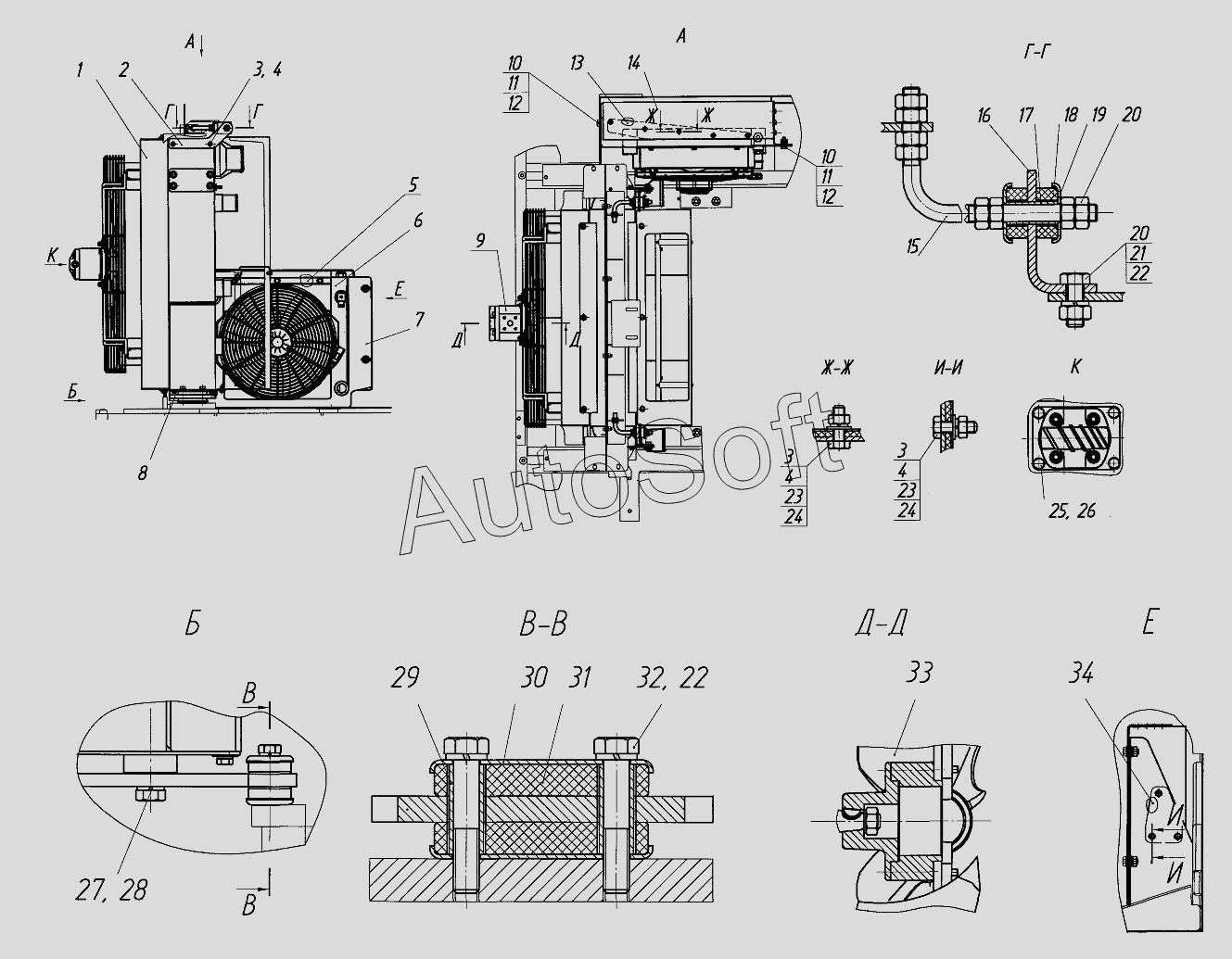

Каталог запасных частей к технике: Брянский Арсенал TG-250 (782-80) (2017). Установка блока радиаторов 771.02.02.01.000-00
/64.gif)
1
2
3
3
3
4
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***5 | Теплообменник | |
| 2 | 7***2 | Платик | |
| 3 | Б***0 | Болт | |
| 4 | Ш***6 | Шайба.65Г.016 | |
| 5 | 7***0 | Пластина | |
| 6 | 9***1 | Теплообменник HPV18 (2.V18.24.3.01) | |
| 7 | 7***5 | Кронштейн | |
| 8 | 7***1 | Основание | |
| 9 | A***7 | Мотор шестеренный | |
| 10 | Б***0 | Болт М10х20 | |
| 11 | Г***0 | Гайка М10 | |
| 12 | Ш***0 | Шайба С.10 | |
| 13 | 7***7 | Прижим | |
| 14 | 7***8 | Уплотнение | |
| 15 | 7***4 | Стяжка | |
| 16 | 7***3 | Уголок | |
| 17 | 2***2 | Втулка | |
| 18 | 2***1 | Прокладка | |
| 19 | 2***3 | Чашка | |
| 20 | Г***2 | Гайка М12 | |
| 21 | Б***5 | Болт М12х25 | |
| 22 | Ш***6 | Шайба 12.65Г.016 | |
| 23 | Г***8 | Гайка М8 | |
| 24 | Ш***8 | Шайба С.8 | |
| 25 | Б***0 | Болт М10х30 | |
| 26 | Ш***6 | Шайба | |
| 27 | Б***0 | Болт М16х30 | |
| 28 | Ш***6 | Шайба.65Г.016 | |
| 29 | 2***1 | Втулка | |
| 30 | 2***3 | Накладка | |
| 31 | 2***4 | Подушка | |
| 32 | Б***5 | Болт М12х65 | |
| 33 | В***р | Вентилятор | |
| 34 | 7***6 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
