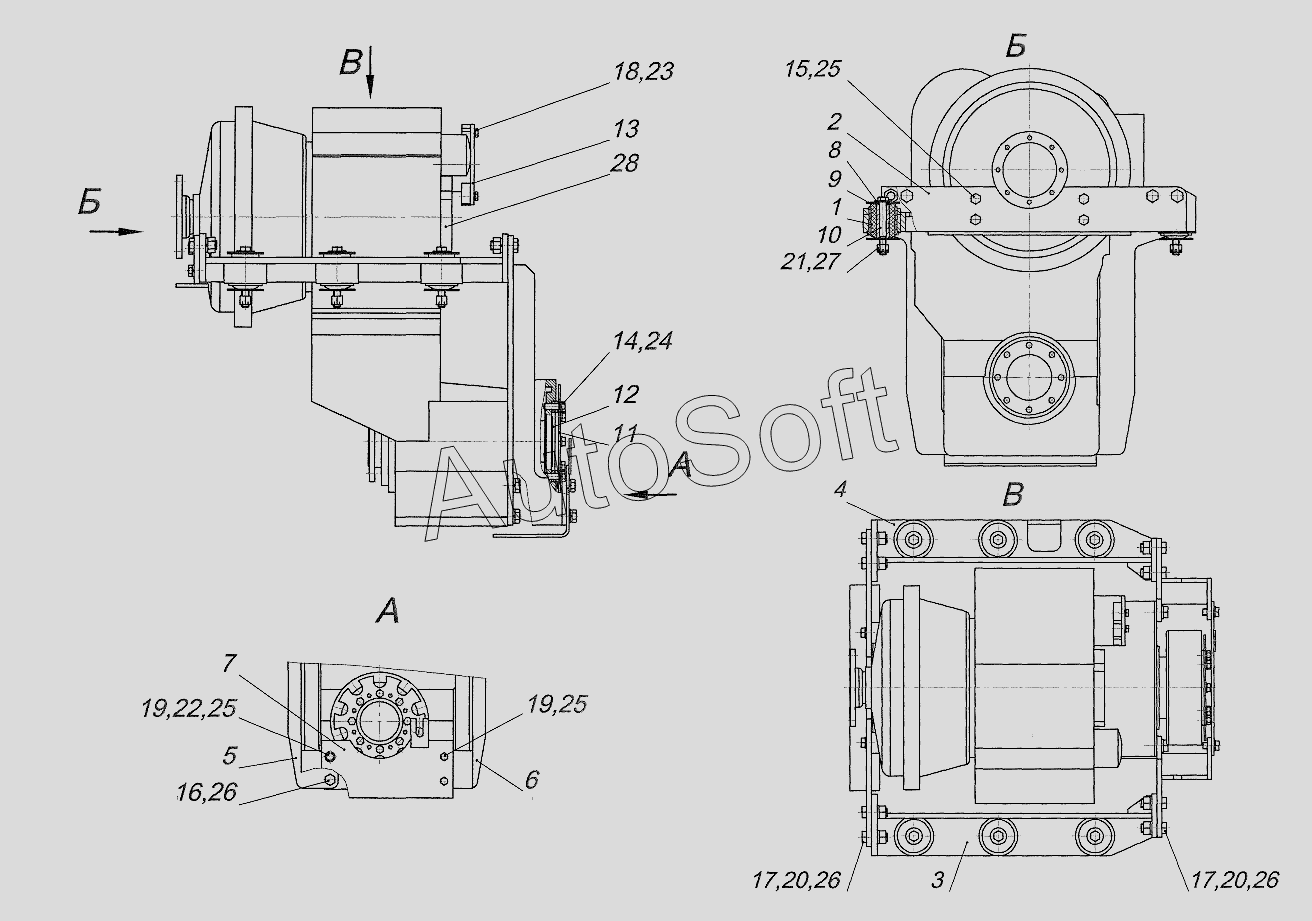

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (752-10) (2017). Установка коробки передач 752.03.01.00.000
/78.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
20
21
22
23
24
25
25
25
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Амортизатор | |
| 2 | 7***0 | Кронштейн | |
| 3 | 7***0 | Кронштейн | |
| 4 | 7***1 | Кронштейн | |
| 5 | 7***0 | Кронштейн | |
| 6 | 7***1 | Кронштейн | |
| 7 | 7***0 | Кожух | |
| 8 | 2***0 | Шайба | |
| 9 | 2***0 | Шайба | |
| 10 | 2***7 | Болт | |
| 11 | 7***2 | Диск | |
| 12 | 7***5 | Диск | |
| 13 | 7***1 | Крышка | |
| 14 | Б***9 | Болт М14х40.10.9 | |
| 15 | Б***9 | Болт М16х35.10.9 | |
| 16 | Б***8 | Болт М20х40.8.8 | |
| 17 | Б***8 | Болт М20х60.8.8 | |
| 18 | Б***5 | Болт М12х25 | |
| 19 | Б***0 | Болт М16х30 | |
| 20 | Г***0 | Гайка М20 | |
| 21 | Г***6 | Гайка М16 | |
| 22 | Ш***2 | Шайба С.16.02 | |
| 23 | Ш***Г | Шайба12.65Г | |
| 24 | Ш***Г | Шайба 14.65Г | |
| 25 | Ш***Г | Шайба16.65Г | |
| 26 | Ш***Г | Шайба 20.65Г | |
| 27 | Ш***6 | Шплинт 4х36 | |
| 28 | W***0 | Коробка перемены передач |
