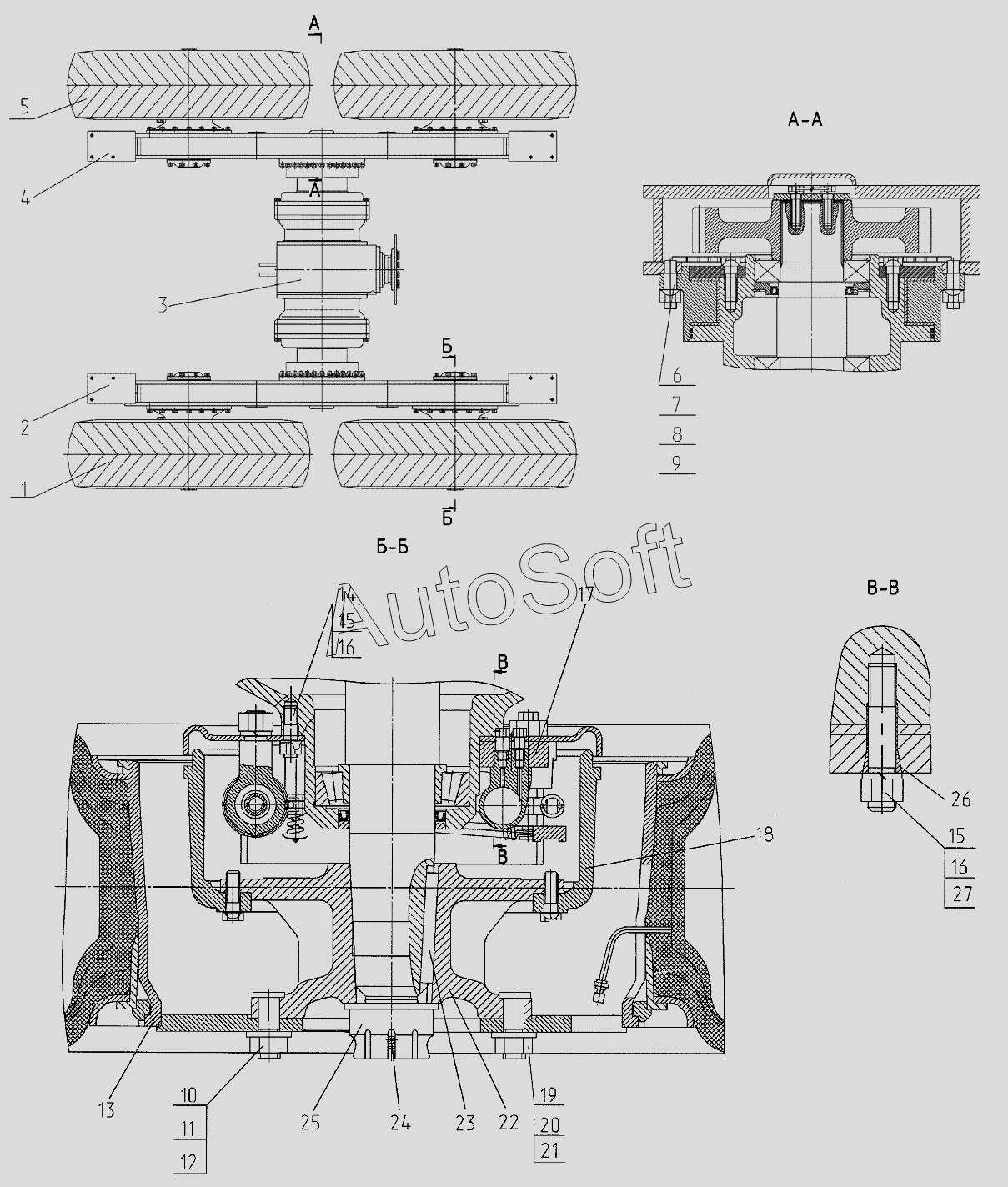

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (752-10) (2017). Тележка задняя 237.03.01.00.000-00
/82.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Колесо | |
| 2 | 2***2 | Балансир | |
| 3 | 2***1 | Мост ведущий | |
| 4 | 2***3 | Балансир | |
| 5 | 2***1 | Колесо | |
| 6 | 2***2 | Шпилька | |
| 7 | Г***5 | Гайка | |
| 8 | 2***1 | Шайба | |
| 9 | 2***3 | Шайба | |
| 10 | 1***4 | Шина 14.00-24 модели Ф- 237 164 А8 НС 16 | |
| 11 | 2***2 | Болт колесный | |
| 12 | Г***5 | Гайка колесная | |
| 13 | 2***1 | Колесо дисковое | |
| 14 | 0***0 | Шпилька | |
| 15 | 2***4 | Гайка шпильки | |
| 16 | Ш***Г | Шайба16.65Г | |
| 17 | 2***1 | Тормоз задних колес | |
| 18 | 2***1 | Барабан тормозной | |
| 19 | 2***3 | Шайба стопорная | |
| 20 | Г***6 | Гайка М16 | |
| 21 | Ш***9 | Шпилька М16х45.10.9 | |
| 22 | 2***2 | Ступица заднего колеса | |
| 23 | Ш***0 | Шпонка 2-25х14х140 | |
| 24 | 2***5 | Пружина | |
| 25 | 2***4 | Гайка | |
| 26 | 2***2 | Втулка конусная | |
| 27 | 2***0 | Шпилька |
