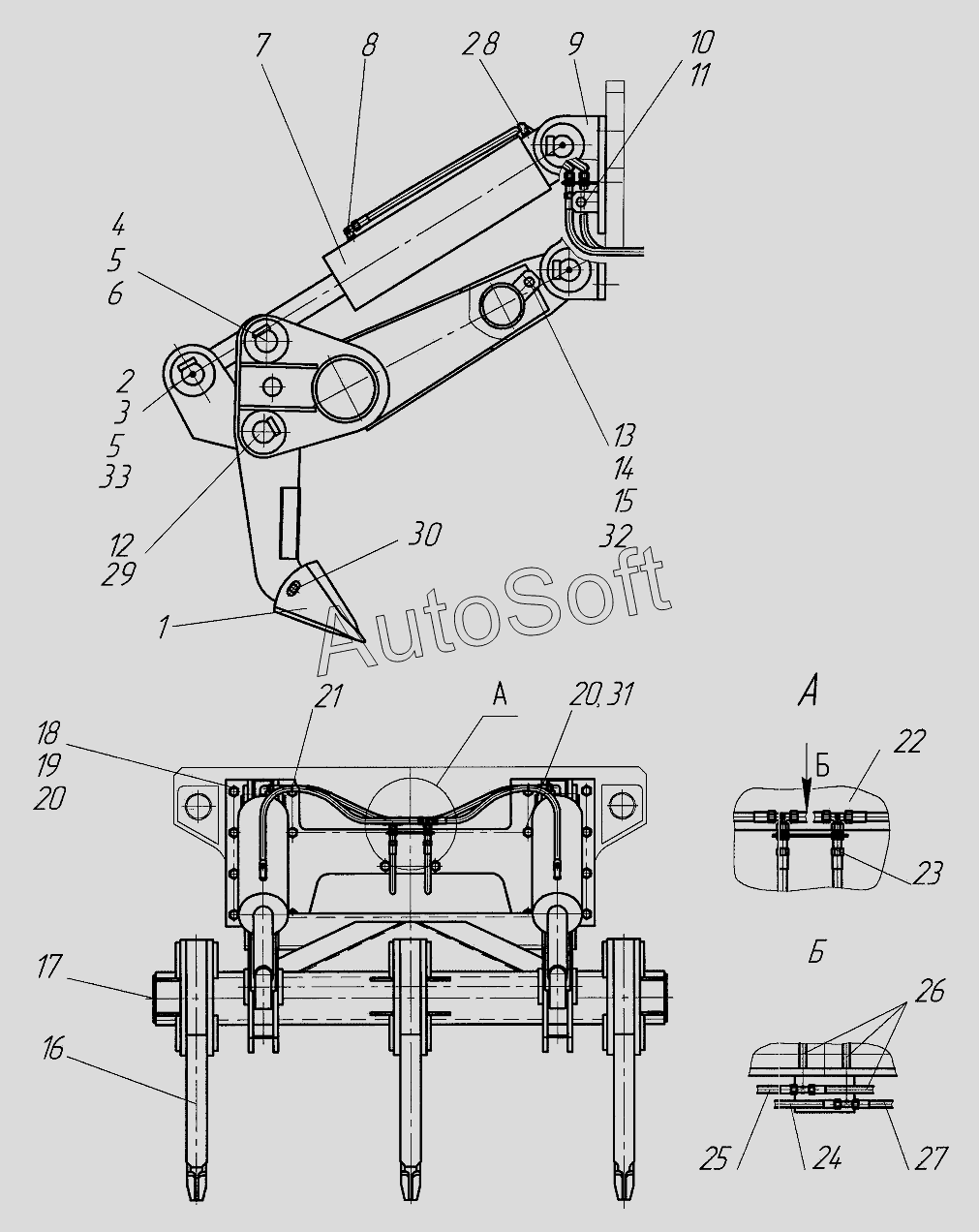

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (752-10) (2017). Установка рыхлителя 159.00.00.00.000-02
/10.gif)
26
18
19
20
20
21
22
23
24
25
17
27
28
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Наконечник | |
| 2 | 1***1 | Втулка | |
| 3 | 2***3 | Кольцо | |
| 4 | Ш***0 | Шплинт | |
| 5 | М***6 | Масленка | |
| 6 | 2***2 | Палец | |
| 7 | 4***1 | Гидроцилиндр 402.09.05.00.000 Т УХЛ1 | |
| 8 | T***m | Адаптер | |
| 9 | 1***0 | Опора | |
| 10 | 1***3 | Проушина | |
| 11 | 1***5 | Стяжка | |
| 12 | 1***7 | Ось | |
| 13 | 1***4 | Ось | |
| 14 | 2***5 | Защелка | |
| 15 | Ш***4 | Шайба С.24 | |
| 16 | 2***0 | Зуб | |
| 17 | 2***0 | Рама | |
| 18 | Б***0 | Болт | |
| 19 | Г***4 | Гайка М24 | |
| 20 | Ш***Г | Шайба | |
| 21 | Х***0 | Хомут пластиковый | |
| 22 | T***L | Адаптер TN120-12L | |
| 23 | T***L | Адаптер TN102-12L | |
| 24 | Р***5 | РВД | |
| 25 | Р***5 | РВД | |
| 26 | Р***5 | РВД | |
| 27 | Р***5 | РВД | |
| 28 | T***m | Адаптер | |
| 29 | В***0 | Кольцо В50 | |
| 30 | 2***8 | Ось | |
| 31 | Б***0 | Болт | |
| 32 | 1***2 | Проушина | |
| 33 | В***0 | Кольцо В60 |
