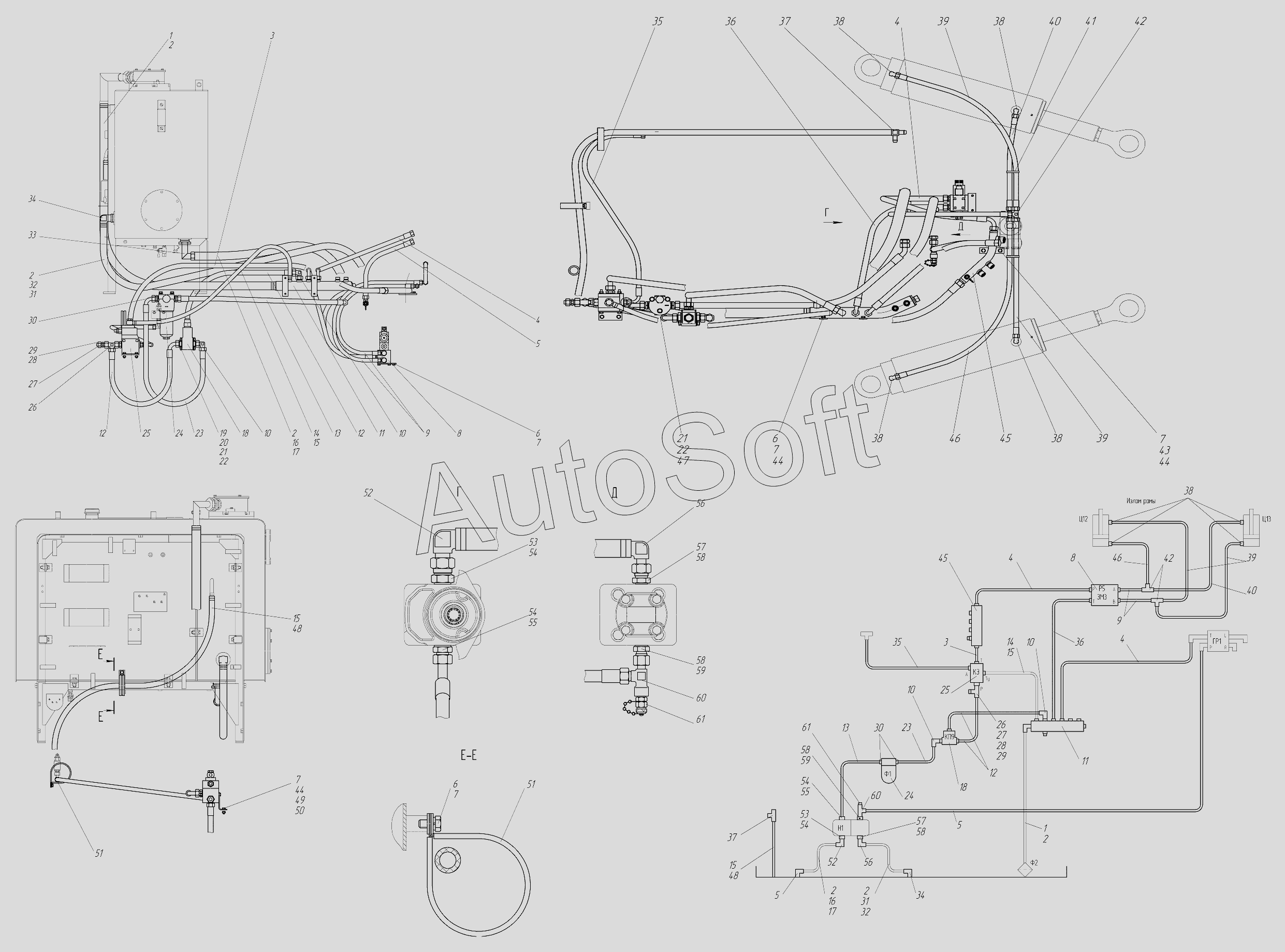

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (752-10) (2017). Гидросистема рамы подмоторной 752.45.01.00.000
/43.gif)
47
32
32
33
34
34
35
35
36
36
37
37
38
38
38
38
38
39
39
39
40
40
41
42
42
43
44
44
44
45
45
46
46
31
31
48
48
49
50
51
51
52
52
53
53
54
54
54
54
55
55
56
56
57
57
58
58
58
58
59
59
60
60
61
61
16
16
2
2
2
2
2
2
3
3
4
4
4
4
5
5
5
6
6
6
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
12
13
13
14
14
15
15
15
15
1
1
17
17
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Рукав | |
| 2 | N***0 | Хомут червячный "NORMA" 32-50 | |
| 3 | 1***0 | РВД | |
| 4 | 1***0 | РВД | |
| 5 | 1***5 | РВД | |
| 6 | Б***6 | Болт М8-6gx16.58.016 | |
| 7 | Ш***6 | Шайба.65Г.016 | |
| 8 | 7***0 | Гидрораспределитель | |
| 9 | 1***5 | РВД | |
| 10 | T***L | Адаптер TN119-18L | |
| 11 | 7***0 | Коллектор сливной | |
| 12 | 1***0 | РВД | |
| 13 | 1***5 | РВД | |
| 14 | 7***1 | Рукав | |
| 15 | N***7 | Хомут червячный «NORMA»16-27 | |
| 16 | 2***1 | Спираль | |
| 17 | 7***7 | Рукав | |
| 18 | 7***0 | Клапан предохранительный | |
| 19 | Б***6 | Болт М10-6gx 75.58.016 | |
| 20 | Г***6 | Гайка-6Н.6.016 | |
| 21 | Ш***6 | Шайба | |
| 22 | Ш***6 | Шайба С.10.02.Ст3сп.06 | |
| 23 | 1***0 | РВД | |
| 24 | F***2 | Фильтр напорный | |
| 25 | 7***0 | Клапан зарядки | |
| 26 | T***L | Адаптер TN121-18L | |
| 27 | T***L | Адаптер | |
| 28 | T***L | Адаптер TN324-15L | |
| 29 | T***L | Гайка накидная TN81-15L | |
| 30 | T***m | Адаптер | |
| 31 | 7***5 | Рукав | |
| 32 | 7***1 | Спираль | |
| 33 | 2***0 | Угольник | |
| 34 | 7***4 | Угольник | |
| 35 | 1***0 | РВД | |
| 36 | 1***0 | РВД | |
| 37 | 7***0 | Тройник | |
| 38 | T***m | Адаптер | |
| 39 | 1***5 | РВД | |
| 40 | 1***5 | РВД | |
| 41 | Х***0 | Хомут-стяжка 7,6х400 | |
| 42 | T***L | Адаптер | |
| 43 | Б***6 | Болт | |
| 44 | Ш***6 | Шайба С.8.02.Ст3сп.06 | |
| 45 | 7***0 | Коллектор напорный | |
| 46 | 1***5 | РВД | |
| 47 | Б***6 | Болт М10-6gx16.58.016 | |
| 48 | 7***3 | Рукав | |
| 49 | Б***6 | Болт М8-6gx25.58.016 | |
| 50 | 7***2 | Штуцер | |
| 51 | R***0 | Хомут | |
| 52 | 2***0 | Угольник | |
| 53 | 7***1 | Штуцер | |
| 54 | П***З | Прокладка 27МЗ | |
| 55 | 2***3 | Штуцер | |
| 56 | 7***0 | Угольник | |
| 57 | 7***1 | Штуцер | |
| 58 | П***З | Прокладка 20МЗ | |
| 59 | 7***2 | Штуцер | |
| 60 | 2***0 | Тройник | |
| 61 | S***4 | Ниппель – манометр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
